直流热泵变频空调实验装置,直流热泵变频空调实验设备,直流热泵变频空调实验平台主要以直流变频热泵技术为基础,学习直流变频空调运行机原理,了解其运行频率的变化和直流变频热泵软启动方式。软启动功能可以使热泵平稳启动,从而降低启动电流和低转速的运行模式达到节能要求。

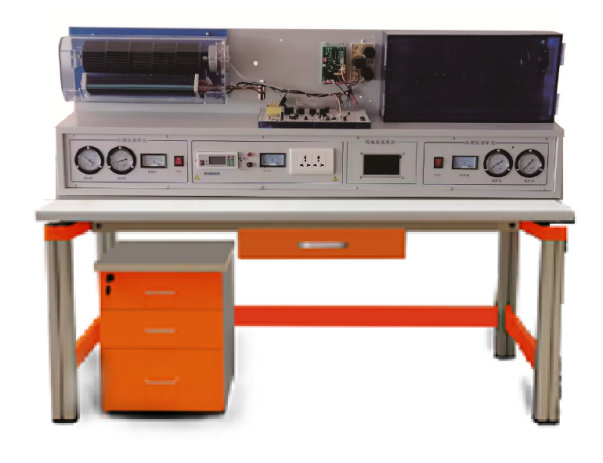

直流热泵变频空调实验装置

[规格型号]:MYKT-17F

[产品名称]:直流热泵变频空调实验装置

[价格]:   元

[在线客服]: 客服一 客服二

[优惠服务]: 免费质保一年,终身维护。

产品介绍:

MYKT-17F 直流热泵变频空调实验装置

一、产品概述
变频热泵压缩机的运行频率是根据环境温度的变化自动调整的。当环境温度较低时,压缩机以高频率运行,并迅速达到目标温。当环境温度高时,压缩机降低运行频率并以低频率运行,以保持水温稳定。因此,室温或热水温度总是舒适且恒定
1、直流热泵变频空调实验装置,直流热泵变频空调实验设备,直流热泵变频空调实验平台是主要以直流变频热泵技术为基础,学习直流变频空调运行机原理,了解其运行频率的变化和直流变频热泵软启动方式。软启动功能可以使热泵平稳启动,从而降低启动电流和低转速的运行模式达到节能要求。
2、制冷剂流量调节:电子膨胀阀与变频系统配配合能最大限度控制冷系统制冷剂蒸发温度,达到室内的要求,提供更好的人体感受
二、技术指标
1、输入电源:单相三线   AC220V±10%  50Hz
2、工作环境:温度-10℃~-40℃ 相对湿度≤85%(25℃)
3、设备容量:≤1.5KVA
4、制冷剂:R410
5、外形尺寸:(大约)1600mm×700mm×1150mm
三、功能特点
1、该装置集制冷直流变频热泵空调系统原理安装、制冷系统、压力检漏、抽真空、 充注制冷剂与运行调试于一体。
2、实训平台直观展示了直流变频空调制冷系统结构、可清楚的看到变频压缩机、电子膨胀阀,控制电路板。变频驱动板、变频智能触摸屏控制系统、及主要部件的实物,整个空调系统系统的实时工作状态一目了然。
3、该直流变频分体式空调器有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。
*4、变频方式:直流变频,频率能在触摸屏手动/自动可调(10-120Hz),可让压缩机在(10-120Hz)任何一个频率中运行。
*5、电子膨胀阀,触摸屏手动/自动打开和关闭,能在触摸屏手动,自动可调(10-5000)。过热度调节
*6、智能电源管理系统:
具有短路、过流、过压、欠压、失压、功率限定6大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过清除故障后,才能上电成功
采用LCD液晶面板实时监控设备运行情况,提能实时监测电压、电流、功率、电能等参数,液晶触摸屏监测数值。
阀值值设备:短路、过流、过压、欠压、失压、功率等阀值设定
短路保护:保护设备电流大到3倍时同,0.3秒内瞬间跳闸
漏电保护:当漏电值到达设定值1%时,系统0.1秒内瞬间断电。
过载保护:防止设备着火保护,当负载到达设定值5%时,系统0.1秒内瞬间跳闸。
过压保护:有效防止设备损坏,当电压达到时270V时,系统0.5秒内瞬间跳闸。
欠压保护:有效防止设备损坏,当电压达到时165V时,系统0.5秒内瞬间跳闸。
强制故障锁定功能:发生故障导致跳闸时,人为无法上电,只能通过清除故障后,才能上电成功
故障查询:一键故障可查询历史故障源
故障测试功能:可在线测试出系统中不安全的用电功能,用一键故障可查询可排除故障源
手自动功能:手动、自动自由切换
四、系统组成
*1、新型实训平台:
1)桌子采用100*100MM铝型圆形材形为结构,桌面支架由铝材一次性压铸成型,连接而成。颜色:桔色。
2)实验平台为1.5MM板金制作,形状L形,空调室内机为壁挂式,可以挂在平台上,
2、空调外机
由直流制冷压缩机、外风机、四通阀、空调阀、制冷过滤器、液视镜、手阀组成
3、制冷制冷系统:
管路1套、制冷系统管路1套压力表(1.5MPa)1只(3.5MPa)1只等。
4、电源模块:
包括漏电短路器,电压表(0~250V) 1只,电流表(0~5A)1只、。
*5、直流变频分体空调控制线路模块:
电脑板电路原理图清楚明确,元件焊接在对应原理图位置上,电脑板上设置有10个故障开关,可全方位演示电路故障功能,
6、透明式分体空调室内机
内机为一体化透明有机玻璃,可清晰的看到时内机结构,包括室
1)风机结构模式:五线电机、三速可调
2)送风模式:采用标准的风筒送风模式
★7、智能直流变频控制三合一实验主机
系统包括三个主要系统:1)直流变频压缩机变频系统;2)制冷流量自动控制系统(选配);3)触摸屏5寸智能制冷控制系统、三套系统相互配合完成制冷压缩机变频实验,制冷剂流量调节实验、数据参数调节实验。
1)5寸触摸屏智能制冷控制系统
A)嵌入式触摸屏主机,采用触摸屏控制,可直接进入系统调节,通过5寸156M,电容式触摸屏可调节压缩机工作频率、温度对比、制冷剂流量调节、排气温度、吸气温度度、冷凝温度、蒸发温度、制冷剂选择、过热度调节等30组参数设定。
B)频率调节:通过触摸屏按键,手动可以从10-120HZ频率可调,能满足学生在10HZ-120HZ情况下压缩机的制冷数据。很好的学习撑握变频空调在不同工况的状态
C)过热调节,通过软件过调节过热温度=吸气温度-蒸发温度。
D)故障显示:通过软件过显示变频压缩机过流、过热,失步
E)环境传感器实时测量环境温度,可控制电磁膨胀阀的开度电大开度5000步,管道温度传感器、可控制压缩机制热上过程开度。排气传感器:控制压缩机过热保护
F)频率显示:触摸屏上可以实时显示压缩机的10-12HZ工作频率
G)屏上可实时温度:排气温度、回气温度、冷凝温度、蒸发温度,为实验提供数据
2)直流变频压缩机变频系统:
*A)手动制冷模式下最大输出电流4.5A、最小频率30HZ,电大频率120HZ。系统采用用直流变频控制方式,配套直流4/6极电机4-48脉冲信号设置,可在触摸屏上随意输入如(50HZ)频率,压缩机会通过电脑板运行输入频率变化,而自动调整压缩机输出频率输出电压30-210V。为实验提供不同的运行模式。
自动制冷模式下,压缩机频率随设定温度的变化而自动调节压缩机频率(10120HZ
B)故障模式:可在触摸屏上与变频板在实验板上双向故障代码显示,分别显示:
序号
名称
代码
1
压缩机启动失败,系统重新启动
外机闪1次
2
电压异常
外机闪3
3
压缩机堵转让
外机闪4
4
模块温度过高
外机闪5
5
模块电流过大
外机闪7
6
模块驱动故障
外机闪8
3)制冷流量自动控制系统
★A)模块与触摸屏或软件连接模式或者手动模式下:可显示压缩机排气温度、吸气温度、冷凝温度、蒸发温度,可根据温度实时调节机组过冷度。过热度。压缩机的工作频率。
B)可显示压缩机排气温度、压缩机吸气温度、蒸发器温度、冷凝温度。
C)上位机软件同时在线同时监控系统的状态。数码管显示器在线显示开度、温度以及故障代码。数码管显示器在线显示开度和温度以及故障代码.
D)曲线显示:可显示温度实时曲线
*E)具有上位机调节和手动调节功能
F)可自行制冷系统制冷剂流量设定最小开度。
G)自动调节:设备运行时有断电记忆功能,保持当前值不变。确保制冷/热泵/冷库/水机等状态下的流量开度。
H)开度实时显示:控制对象为最大5000开度设定。
8.10、软件控制,能在线控制系统的温度,读取机组在最佳温度系统制冷冷媒的流量开度数,调整制冷机组的过热度,过冷度。该文本显示界面的左侧,以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分,是对通讯信息的显示,包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中,显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。
五、实训内容
1、制冷工专用工具的使用
2、空调制冷系统的保压、检漏与制冷剂加充
3、直流变频热泵空调组成
4、直流变频热泵空调启动方式、维修方法
5、电子膨胀阀的调节,调试
6、直流变频压缩机在10—120Hz间的制冷变化
7、电子膨胀阀的手动调节模式与维修方法
8、变频压缩机的控制原理
9、变频空调中电子膨胀阀的控制过热度调节实验
10、系统各个主要参数对压缩机的控制影响
六、配置清单
序号
设备名称
单位
数量
备注
1
实训桌
1
铝合金实训台,铝材
2
实训台
1
板金结构
3
电源及仪表面板
1
包括漏电短路器,电压表(0~250V)  1只,(0~5A)1 只、电源插座,安全连线等。
4
变频空调电气控制板
1
包括变频空调控制板, 空调遥控器
5
空调外机系统
1
含直压缩机,阀门液视镜、过滤器四通阀、冷凝器
6
透明空调室内机
1
蒸发器,透明室内机,风机,卷风筒
7
智能电源管理系统
1

8
直流变频压缩机驱动板
1

9
触摸屏
1
4.5寸电容屏
10
电子膨胀阀
1

11
智能控制器
1

12
传感器
4

13
实验指导书
1

14
凳子
2
