一、产品简介：
轮系创新综合实验台,轮系创新综合实验装置,轮系创新综合实验设备的功能主要是为学生提供定轴轮系，周转轮系，平面轮系，空间轮系手动拼装的实训平台，让学生按传动比要求设计并拼装轮系。同时实验台在主要构件上设计了安装传感器的位置，并配备了检测系统和数据处理软件，学生可通过运动参数变化曲线，了解不同复杂轮系的运动规律和运动学特性。
二、结构组成：

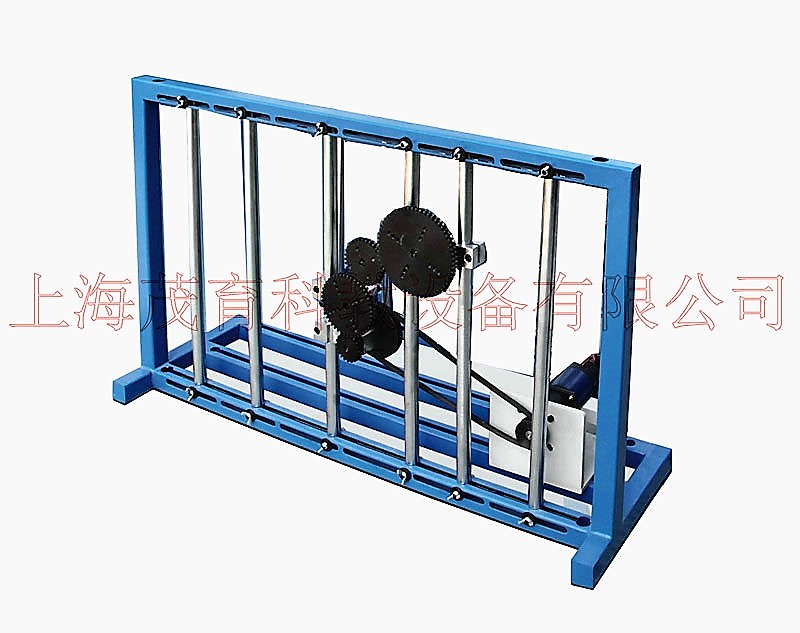

该实验台安装平台主要由直流电机、传动部分（带传动、链传动）、定轴轮系搭接元件、周转轮系搭接元件、活动支座和走条、安装平台组成。
三、主要技术参数：
1.供电电源：220V/50HZ；
2.直流电机：功率：245W；
3.电机转速可调：0—200r/min；
4.角位移传感器（2个）：脉冲数500栅/转；
5.外型尺寸：1200×650×900mm。
四、性能特点：
1.活动支座和走条可任意调节，搭接灵活机动，可拼装由定轴轮系、周转轮系、复合轮系、平面轮系、空间轮系，典型拼装方案多达17种以上。
2.定轴轮系、周转轮系的搭接实验采用灰色命题方式，诸多参数如传动比、齿数和中心距根据实际情况确定，极大地发挥学生的主动性和创新精神。
3.所有齿轮采用活动支座和活动走条安装，调节方便快捷，因此，搭接速度快。
4.检测系统集数据采集与电机调节控制于一体。检测系统采用先进的AVR系列单片机系统，以串口通讯，测试数据精度高、速度快、稳定。
5.驱动直流电机可进行无级调速，以满足实验机构的不同运动要求。
五、17种典型拼装方案：
1.蜗轮蜗杆(上置)-齿轮
2.定轴轮系
3.锥齿轮
4.平面齿轮
5.齿轮－蜗轮蜗杆（下置）
6.齿轮－行星轮系
7.直齿轮-锥齿轮
8.锥齿轮-直齿轮-蜗轮蜗杆
9.差动轮系
10.直齿轮-斜齿轮
11.带（链）-平面齿轮
12.带（链）-齿轮－蜗轮蜗杆
13.带（链）-齿轮－行星轮系
14.带（链）-直齿轮-锥齿轮
15.带（链）-锥齿轮-直齿轮-蜗轮蜗杆
16.带（链）-直齿轮-斜齿轮
17.带（链）-锥齿轮
友情提示：
1、设备验收：各采购单位收货时请检查轮系创新综合实验台的货品外观，核实的本设备及配件，拒收处于受损状态的轮系创新综合实验台；
2、设备质保：茂育将为各采购单位提供轮系创新综合实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对轮系创新综合实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致轮系创新综合实验台的选型错误或购设备数量错误，造成轮系创新综合实验台的退换货要求，将不被接受；
4、设备货期：轮系创新综合实验台发货期为参考值，如您需要了解轮系创新综合实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对轮系创新综合实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关轮系创新综合实验台的技术咨询。
