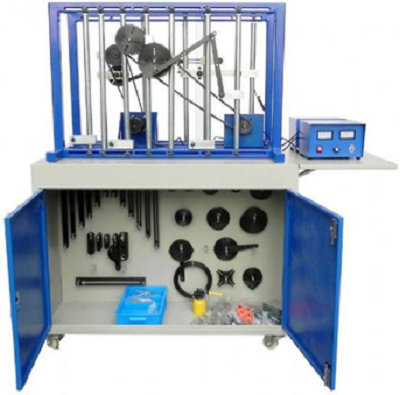

平面机构设计及运动组合分析实验台,平面机构设计及运动组合分析实验装置,平面机构设计及运动组合分析实验设备集平面机构设计、拼装、测试及性能分析与一体，培养学生综合设计、创新能力、工程实践能力、分析问题和解决问题的能力；采用适应高速动态参数测试的PCI数模采集卡进行数据采集，测试速度快、精度高、性能稳定。
一、平面机构设计及运动组合分析实验台,平面机构设计及运动组合分析实验装置,平面机构设计及运动组合分析实验设备实验内容：
1.平面机构创新设计：学生根据所学知识和实验台提供的零件库，设计平面机构传动方案。
2.平面机构拼装：学生可根据本实验台提供的13种以上传动方案或自己的设计方案进行组装。
3.平面机构运动学测试及仿真实验：学生通过对自己设计的平面机构进行测试分析、运动分析、实验结果分析。
二、性能特点：
1.采用全钢制结构，工作台架采用双面操作设计，美观大方，适用性强，操作方便。
2.所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变对机构运动特性的影响。
3.该实验台集平面机构设计、拼装、测试及性能分析与一体，培养学生综合设计、创新能力、工程实践能力、分析问题和解决问题的能力。
4.该实验台采用适应高速动态参数测试的PCI数模采集卡进行数据采集，测试速度快、精度高、性能稳定。
5.计算机测试分析软件功能强大，可自动或人机结合进行测试分析、运动模拟、理论仿真、保存数据和提交实验报告模板。
三、主要技术参数：
1.交流带减速器电机电源：220V/50HZ，功率：90W ；
2.测试传感器：1、角位移传感器：输出电压：0-5V脉冲数：500P 1支
3.直线位移传感器：输出电压：0-5V量程：200L 1支
4.外形尺寸：1200×780×780mm
四、提供15种拼装方案：
1.曲柄滑块机构
2.曲柄导杆机构
3.曲柄导杆滑块机构
4.曲柄摇块—齿轮齿条机构
5.曲柄摇块机构
6.双曲柄摇块机构
7.曲柄摇杆机构
8.凸轮机构
9.槽轮机构
10.齿轮—曲柄摇杆机构
11.齿轮—曲柄导杆滑块机构
12.齿轮—曲柄导杆摇杆机构
13.齿轮—曲柄摇块机构
14.齿轮—曲柄滑块机构
15.齿轮—槽轮机构
友情提示：
1、设备验收：各采购单位收货时请检查平面机构设计及运动组合分析实验台的货品外观，核实的本设备及配件，拒收处于受损状态的平面机构设计及运动组合分析实验台；
2、设备质保：茂育将为各采购单位提供平面机构设计及运动组合分析实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对平面机构设计及运动组合分析实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致平面机构设计及运动组合分析实验台的选型错误或购设备数量错误，造成平面机构设计及运动组合分析实验台的退换货要求，将不被接受；
4、设备货期：平面机构设计及运动组合分析实验台发货期为参考值，如您需要了解平面机构设计及运动组合分析实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对平面机构设计及运动组合分析实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关平面机构设计及运动组合分析实验台的技术咨询。
