齿轮效率综合实验台,齿轮效率综合实验装置,齿轮效率综合实验设备由于由齿轮传动部件-减速器构成的传动系统是机械设计的主要内容，因此对减速器传动系统（包括联轴节）的动态了解将使学生对减速器的设计有更加深刻的认识，以提高学生的综合设计能力。

[规格型号]：MY-571

[产品名称]：齿轮效率综合实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

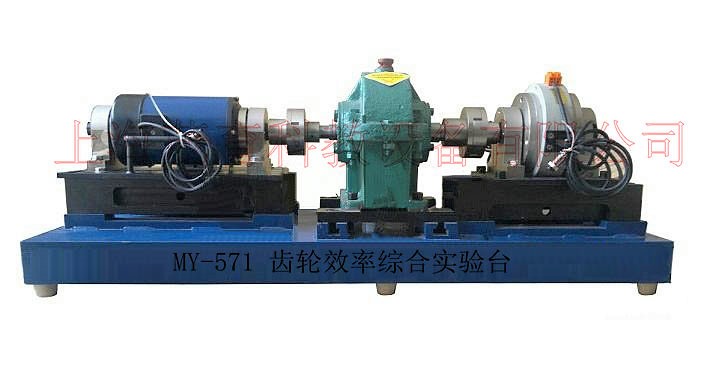

MY-571 齿轮效率综合实验台

本实验台由于由齿轮传动部件-减速器构成的传动系统是机械设计的主要内容，因此对减速器传动系统（包括联轴节）的动态了解将使学生对减速器的设计有更加深刻的认识，以提高学生的综合设计能力，同时为了煅练学生的动手能力，我们设计让学生自己装配实验台。
一、机械部分：
1.该实验台采用台式结构负载采用磁粉制动方式，实验齿轮有单级圆柱直齿轮
斜齿圆柱齿轮：m=2，i=10
蜗轮蜗杆：m=2，i=50
圆锥齿轮：m=2，i=5
2.检测齿轮可更换装配。
3.减速器顶部有透明视窗，以观察齿轮啮合情况，并可更换不同润滑油。
二、检测部分：
1.配数据检测箱，其面板可显示输入输出转速、转矩及负载力。
2.实验台共配有四个传感器：2个测力传感器（10kg、20kg），2个光栅角位移传感器。
3.数据通过A\D板输入计算机处理，数据检测箱与计算机采用串口通讯方式。
三、实验目的：
1.观察不同减速器在不同介质状态下的传动情况。
2.测试在不同情况下（不同润滑介质、不同传动组合）的传动系统效率。
四、实测部分
配套测试系统可通过计算机控制（全自动）或手动操作实时显示各检测参数及齿轮传动的适时变化曲线。
五、主要技术参数：
1.驱动电机功率：600W
2.工作调速范围：0-800rpm。
3.外型尺寸：1256×807×685mm
4.实验台重量：300kg
5.负载安装中心高：h =148mm
6.CZ5磁粉制动器最大扭矩：50N.m

友情提示：

1、设备验收：各采购单位收货时请检查齿轮效率综合实验台的货品外观，核实的本设备及配件，拒收处于受损状态的齿轮效率综合实验台；

2、设备质保：茂育将为各采购单位提供齿轮效率综合实验台说明书内的质保条件和质保期，在质保范围内提供对齿轮效率综合实验台的免费维修，超出条件承诺时提供对齿轮效率综合实验台的有偿维修；

3、设备退换货：各采购单位单方面原因导致齿轮效率综合实验台的选型错误或购设备数量错误，造成齿轮效率综合实验台的退换货要求，将不被接受；

4、设备货期：齿轮效率综合实验台发货期为参考值，如您需要了解齿轮效率综合实验台的精确货期，请与上海茂育的销售人员联系；

5、如各采购单位对齿轮效率综合实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关齿轮效率综合实验台的技术咨询。
