便捷式机械系统变速传动方案创新设计实验箱,便捷式机械系统变速传动方案创新设计实验装置,便捷式机械系统变速传动方案创新设计实验设备是机械系统的主要组成部分，起着传递动力或改变运动速度和方向的重要作用。根据需要选择传动类型，组合出合理的机械传动方案，是《机械原理》和《机械设计》课程教学中的重要内容。
一、实验目的
机械传动变速装置是机械系统的主要组成部分，起着传递动力或改变运动速度和方向的重要作用。根据需要选择传动类型，组合出合理的机械传动方案，是《机械原理》和《机械设计》课程教学中的重要内容。
本实验箱使用目的是：
1.加深对各种类型的机械变速传动的感性认识和理论认识；
2.通过拼装各种变速传动方案和对比分析不同方案的传动特点，提高学生动手能力和创新意识，培养学生工程实践能力和创新能力。
二、便捷式机械系统变速传动方案创新设计实验箱,便捷式机械系统变速传动方案创新设计实验装置,便捷式机械系统变速传动方案创新设计实验设备实验内容
1、拼装各种类型的机械变速传动，并对比分析其传动原理及特点；
2、操作换档变速，了解换档变速机构的工作原理及结构特点。
三、实验箱简介

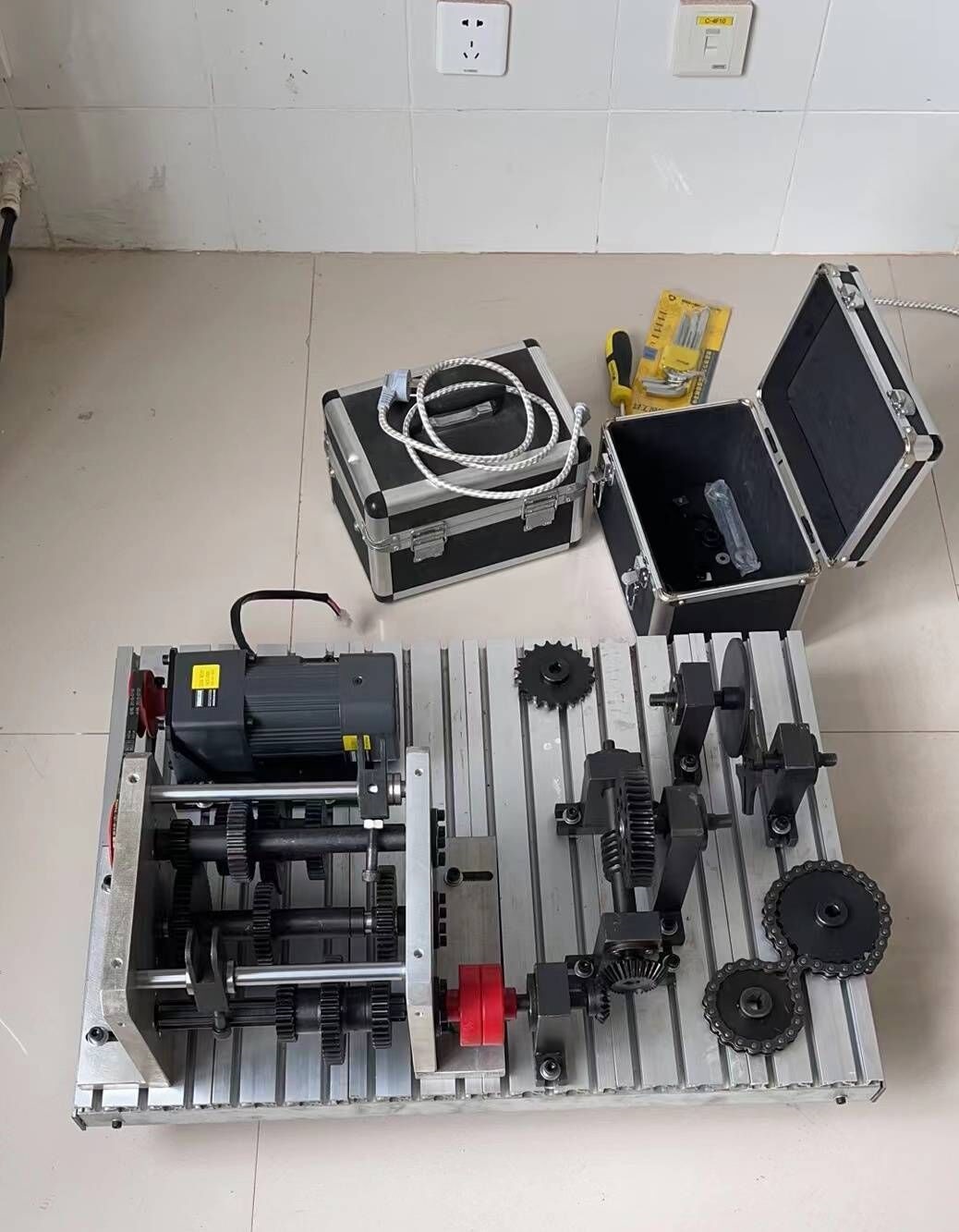

1.实验箱配置及主要技术参数；本实验箱备有V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、曲柄摇杆机构、单十字万向联轴器传动等零部件。箱体采用硬质铝合金精制，内部零件采用45＃钢，零件加工精度高，使用轻巧方便。
2.拚装方案：利用本实验箱配备的零部件可组装数十种机械传动方案：
（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、曲柄滑块机构、曲柄摇杆机构、单十字万向联轴器传动等。
（2）变速器：手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9级传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。
（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动。
例如：
手轮—锥齿轮—九速变速器—弹性联轴器—链—槽轮机构
手轮—九速变速器—离合器—曲柄摇杆机构
手轮—刚性联轴器—链传动—槽轮机构
手轮—V带传动—离合器—链—槽轮机构
手轮- V带传动—锥齿轮—槽轮机构
手轮—锥齿轮—链传动—槽轮机构
手轮—V带传动—曲柄滑块机构
手轮—链传动—曲柄摇杆机构
四、其它
外形尺寸：640×495×400mm
附件：
1.随机配使用说明书
2.实验指导书
3.装箱单
友情提示：
1、设备验收：各采购单位收货时请检查便捷式机械系统变速传动方案创新设计实验箱的货品外观，核实的本设备及配件，拒收处于受损状态的便捷式机械系统变速传动方案创新设计实验箱；
2、设备质保：茂育将为各采购单位提供便捷式机械系统变速传动方案创新设计实验箱说明书内的质保条件和质保期，在质保范围内提供对本实验箱的免费维修，超出条件承诺时提供对便捷式机械系统变速传动方案创新设计实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致便捷式机械系统变速传动方案创新设计实验箱的选型错误或购设备数量错误，造成便捷式机械系统变速传动方案创新设计实验箱的退换货要求，将不被接受；
4、设备货期：便捷式机械系统变速传动方案创新设计实验箱发货期为参考值，如您需要了解便捷式机械系统变速传动方案创新设计实验箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对便捷式机械系统变速传动方案创新设计实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关便捷式机械系统变速传动方案创新设计实验箱的技术咨询。
