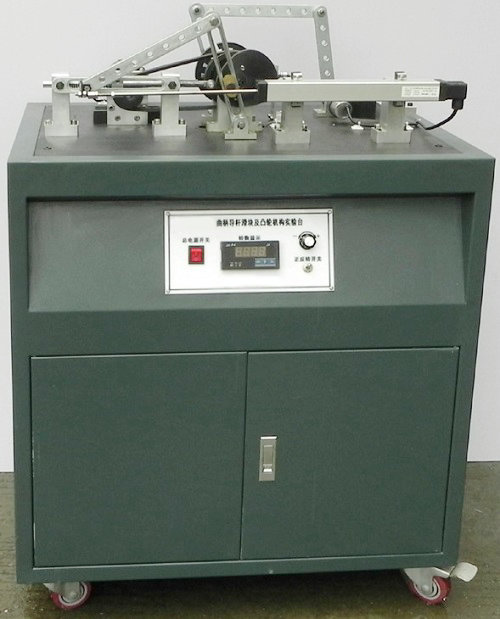

曲柄导杆滑块凸轮机构实验装置,曲柄导杆滑块凸轮机构实验设备,曲柄导杆滑块凸轮机构实验台杆构件的长度可进行无级调节、分析该参数改变对机构运动特性的影响；配备专用的计算机测控软件，功能强大，可实时动态绘制机构运动特性曲线，进行运动模拟仿真，实验数据保存打印，实验报告生成等。
曲柄导杆滑块凸轮机构实验装置,曲柄导杆滑块凸轮机构实验设备,曲柄导杆滑块凸轮机构实验台的显著特点是一机多用，实验装置采用模块结构，一台设备可实现五种机构的快速拼装及测试（曲柄滑块机构、曲柄导杆滑块机构、曲柄摇杆机构、曲柄导杆摇杆机构、凸轮机构）。
一、性能特点：
1.杆构件的长度可进行无级调节、分析该参数改变对机构运动特性的影响；
2.配备专用的计算机测控软件，功能强大，可实时动态绘制机构运动特性曲线，进行运动模拟仿真，实验数据保存打印，实验报告生成等。
二、实验内容
1.滑块线位移、线速度、线加速度等运动特性。
2.摇杆角位移、角速度、角加速度等运动特性。
3.曲柄的转速及回转不匀率。
4.比较曲柄导杆滑块机构与曲柄滑块机构的性能差别。
5.比较曲柄导杆摇杆机构与曲柄摇杆机构的性能差别。
6.曲柄长度、连杆长度都可调整，分析该参数改变，对机构运动特性的影响。
7.等加速凸轮与偏心凸轮直动从动杆运动规律的比较。
8.平底从动杆与滚子从动杆运动规律的差异。
9.各机构的动画效果图及其理论曲线。
10.实测曲线与理论曲线的比较。
三、主要技术参数：
1.直流电机：125W/220V、 转速：0－1500rpm
2.光栅角位移传感器：输出电压:0～5V;脉冲数：1000P：1支
3.光栅角位移传感器：输出电压:0～5V;脉冲数：360P：1支
4.蜗轮减速箱速比：1/10
5.主轴调速范围：0～150rpm
6.曲柄长度可调范围：25-45mm
7.滑块偏置可调范围：±5 mm
8.连杆长度可调范围：30mm
9.导杆摆角范围：400左右
10.凸轮廓线升程：30mm
11.凸轮滚子从动件偏置调节范围：±5 mm
12.外形尺寸：500×380×300mm
友情提示：
1、设备验收：各采购单位收货时请检查曲柄导杆滑块凸轮机构实验装置的货品外观，核实的本设备及配件，拒收处于受损状态的曲柄导杆滑块凸轮机构实验装置；
2、设备质保：茂育将为各采购单位提供曲柄导杆滑块凸轮机构实验装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对曲柄导杆滑块凸轮机构实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致曲柄导杆滑块凸轮机构实验装置的选型错误或购设备数量错误，造成曲柄导杆滑块凸轮机构实验装置的退换货要求，将不被接受；
4、设备货期：曲柄导杆滑块凸轮机构实验装置发货期为参考值，如您需要了解曲柄导杆滑块凸轮机构实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对曲柄导杆滑块凸轮机构实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关曲柄导杆滑块凸轮机构实验装置的技术咨询。
