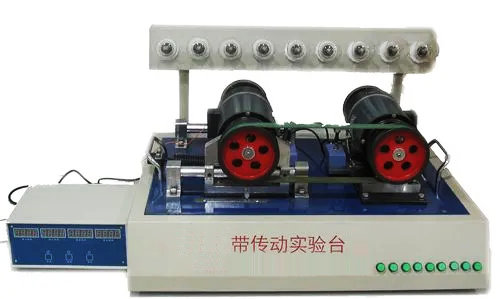

带.链传动实验台,带.链传动实验装置,带.链传动实验设备观察带传动的弹性滑动和打滑现象；了解带的初拉力、带速等参数的改变对带传动能力的影响，测绘出弹性滑动曲线；通过主动链轮和被动链轮转速波动特性测试，分析链传动的多边形效应与等速链传动的条件，理解链传动过程速度的波动原因。
一、带.链传动实验台,带.链传动实验装置,带.链传动实验设备实验内容：
1.观察带传动的弹性滑动和打滑现象；
2.了解带的初拉力、带速等参数的改变对带传动能力的影响，测绘出弹性滑动曲线；
3.通过主动链轮和被动链轮转速波动特性测试，分析链传动的多边形效应与等速链传动的条件，理解链传动过程速度的波动原因。
4.掌握转速、扭矩、转速差及带、链传动效率的测量方法。
二、功能及特点：
1.该实验台以驱动电机及负载电机功率及转矩，通过更换不同形式的带轮即可完成平带、V带、同步带及圆带传动实验，比较不同带传动的传动特性。
2.将带轮更换成链轮（链条大小节距可换）还可进行链传动特性实验。通过主动链轮和被动链轮转速波动特性测试，分析链传动的多边形效应与等速链传动的条件，理解链传动过程速度的波动原因。
3.实验装置的四路数字显示信息，在不同负载的情况下，手工抄录主动轮转速、转矩、被动轮转速、转矩，然后根据此数据计算并绘出弹性滑动曲线和传动效率曲线。
4.该实验台除了具有传动带弹性滑动曲线和传动效率曲线测试功能之外，还增加了传动主动带轮与被动带轮在传动过程中转速波动曲线测试功能，能够更直观的观察传动带的弹性滑动状况。
三、主要技术参数：
1.主动电机调速范围：0～1500r/min
2.额定转矩：T=2.256N.M
3.电机额定功率：355W×2台
4.光电位移传感器：2套
5.测力传感器2个 量程：0-50N
6.电 源：220V交流/50HZ
7.带轮直径：D1=D2=120mm（平带、V带、同步带）
8.包 角：a1=a2=1800
9.链轮齿数：z1=27 z2=30
10.链条节距：t1=12.7 t2=25.4(双节距)
11.外形尺寸：1100×600×900(mm)
12.重 量：82kg
