静力压桩机实训装置,静力压桩机实训设备,静力压桩机实训台机电液传动各元部件结构及工作原理观摩，桩机的行走、转向、及对桩位控制实训，吊桩作业、吊架旋转，对桩实训，夹压桩的操作实训，升降压桩作业操作实训，可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。

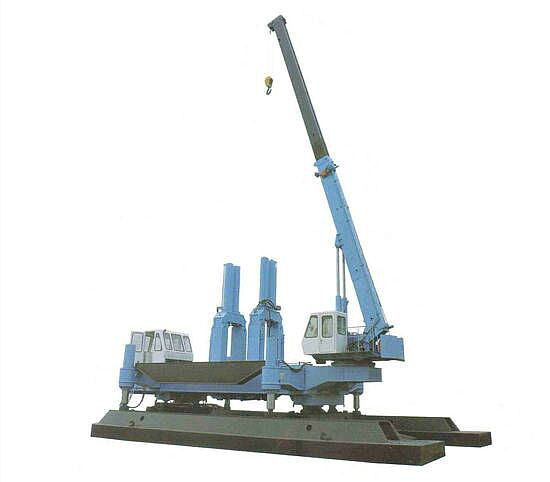

静力压桩机是选用全液压传动进行静压力压桩的桩基础施工机械。它由压桩及夹桩、动力、液压系统、顶升机构、纵向行走、横向行走、起重机构等组成，具有无震动；低噪音；无污染等一般施工机械所不能达到的优点。
一、静力压桩机实训装置,静力压桩机实训设备,静力压桩机实训台实验项目
1.机电液传动各元部件结构及工作原理观摩。
2.桩机的行走、转向、及对桩位控制实训。
3.吊桩作业、吊架旋转，对桩实训。
4.夹压桩的操作实训。
5.升降压桩作业操作实训。
6.可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1.静力压桩机械演示控制实验
1）机电液传动各元部件结构及工作原理观摩；
2）通过操纵杆使液压支腿放下、调整平衡；
3）通过操纵杆使桩机行走→转向→及对桩位控制实训；
4）通过操纵杆对加载块的起吊→码垛→返回实训；
5）通过操纵杆对起吊桩→吊架旋转→对桩的实训；
6）通过操纵杆对夹桩→压桩→松桩→返回的操作实训；
2.可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
三、性能与特点
1.实验装置采用冷轧钢板（并经过喷塑、防腐处理）制作，车架式结构，控制操作于一体。
2.电气操作控制为侧置式，液压站放置于装置柜体内，机械臂架起重组合安置于控制柜上部。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3.静力压桩机实训装置按实物比例缩小的全金属结构，实验时启动电液传动系统根据实验要求模以操作机械进行工作。
4.静力压桩机实训装置是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5.实验控制采用手动控制和自动控制两种方式。
6.实验部件采用耐压胶管，压力可达到25Mpa。
7.带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数
1.电机型号：M3P4H523 功率：0.75KW 转速：1420r/min
2.油泵型号：VAI-15F-A3 额定压力：7Mpa 额定流量：8ml/rev
3.森立马变频带减速调速电机组合：400W
4.外形尺寸：1550×1350×2000mm
