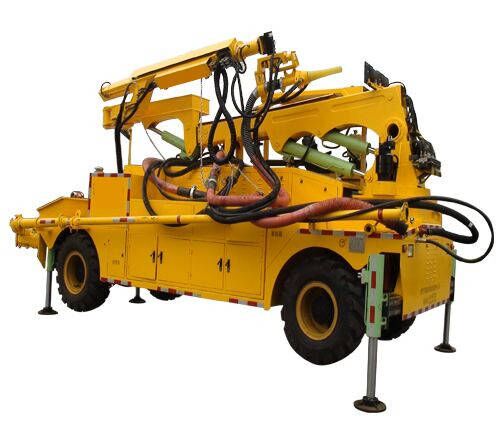

混凝土喷浆车仿真实训装置,混凝土喷浆车仿真实训设备,混凝土喷浆车仿真实训台能完成支腿伸出、放下、水平调整、位置控制，机械臂前伸、收拢，机械臂架左右回转等，它由泵站、气站、料仓、回转臂架、机械臂、喷头等组成，整机钢架结构采用冷轧钢板焊接结构设计。
混凝土喷浆车仿真实训装置,混凝土喷浆车仿真实训设备,混凝土喷浆车仿真实训台用于了解混凝土喷浆车的结构及工作原理，驱动及控制方式。能完成支腿伸出、放下、水平调整、位置控制，机械臂前伸、收拢，机械臂架左右回转等，它由泵站、气站、料仓、回转臂架、机械臂、喷头等组成，整机钢架结构采用冷轧钢板焊接结构设计。内置式动力泵站系统，电机泵组一轴式安装组合、风冷式散热、一体化气泵、万向刹车脚轮结构。采用电液控制与手动控制形式，动力元件、执行元件、控制原件、辅助元件均采用华德、亚德客、榆次等知名工业品牌元件。
一、实验项目
1.混凝土喷浆车各元部件结构及工作原理观摩。
2.混凝土喷浆车仿真实训装置臂架机械演示控制实验。
3.可编程序控制器（PLC）电气控制实验：机-电-液-气一体控制实验。
二、实验内容
1.臂架操作实验：
1）液压支腿伸出→放下→水平调整→位置控制。
2）臂架回转→搅拌机启动→泥浆泵启动→喷浆臂起升→喷浆臂前移→位置及角度调整。
3）臂架回位→泥浆泵停止→搅拌机停止→机械臂架回位。
2.可编程序控制器（PLC）电气控制实验：机-电-液-气一体控制实验。
三、技术参数及指标
1.主要参数：排量：5.9ml/rev；
2.油泵电机：M3P4H523/ VAI-15F-A3转速：1420r/min；
3.变量叶片泵组：1套 驱动功率：1.5KW；
4.型号：2HP+VC1-25F-A3；
5.电源：220V/380V 50Hz；
6.最高使用压力：7Mpa；
7.风冷却器：1台；
8.型号：AW0608；
9.压力：1.4Mpa；
10.流量：20L/min；
11.功率：65W；
12.电源：220V；
13.油箱：容积80L、过滤精度：10μm。
友情提示：
1、设备验收：各采购单位收货时请检查混凝土喷浆车仿真实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的混凝土喷浆车仿真实训装置；
2、设备质保：茂育将为各采购单位提供混凝土喷浆车仿真实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对混凝土喷浆车仿真实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致混凝土喷浆车仿真实训装置的选型错误或购设备数量错误，造成混凝土喷浆车仿真实训装置的退换货要求，将不被接受；
4、设备货期：混凝土喷浆车仿真实训装置发货期为参考值，如您需要了解混凝土喷浆车仿真实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对混凝土喷浆车仿真实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关混凝土喷浆车仿真实训装置的技术咨询。
