工程机械空调系统实训台,工程机械空调系统实训装置,工程机械空调系统实训设备采用ZC50工程机械空调系统为基础,充分展示工程机械空调系统的组成结构和工作过程;适用于各类学校对工程机械空调系统理论和维修实训的教学需要。

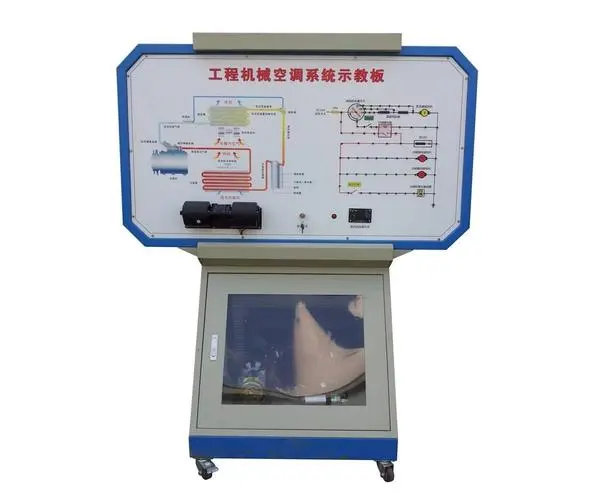

工程机械空调系统实训台

[规格型号]:MYNJ-33

[产品名称]:工程机械空调系统实训台

[价格]:   元

[在线客服]: 客服一 客服二

[优惠服务]: 免费质保一年,终身维护。

产品介绍:

MYNJ-33 工程机械空调系统实训台

一、产品简介
工程机械空调系统实训台,工程机械空调系统实训装置,工程机械空调系统实训设备采用ZC50工程机械空调系统为基础,充分展示工程机械空调系统的组成结构和工作过程。
适用于各类学校对工程机械空调系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的工程机械空调系统,充分展示工程机械空调系统的组成结构和工作过程。
2.由三相电机做为动力源,带动空调压缩机工作。操作空调控制面板,可真实演示工程机械空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物,认识和分析汽车单风口空调系统的工作原理。
4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5.实训台面板上安装有高、低压力表,进出风口温度表,可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.实训台R形钢结构焊接,面板箱采用嵌入式固定安装;底部设置三角形储物箱,安装透明单开门。表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
外形尺寸:1600×700×1700mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
外接电源:交流220V±10% 50Hz
工作电压:直流24V
制 冷 剂:R134a
工作温度:-40℃~+50℃
高压压力表:0~3.5MPa
低压压力表:0~1.5MPa
三相异步电动机
型号:YT 100L1-4
电压:AC 380V
功率:2.2KW
转速:1420r/min
颜色:7032
钢管:40*40*3mm
面板机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:120*80mm
四、基本配置(每台)
序号
名       称
规格型号
单位
数量
1
检测控制面板(面板柜)
装有各种检测端子以及彩色电路图和原理图(1600*900*4mm)
1
2
点火开关

1
3
高压压力表
R134a,0~3.5MPa
1
4
低压压力表
R134a,0~1.5MPa
1
5
数字式进风口温度表

1
6
数字式出风口温度表

1
7
单风口空调控制器总成
原车全新
1
8
单风口空调蒸发箱总成
原车全新
1
9
压缩机总成
原车全新
1
10
膨胀阀总成
原车全新
1
11
干燥器总成
原车全新
1
12
鼓风机总成
原车全新
1
13
冷凝器
原车全新
1
14
冷却电子风扇
原车全新
1
15
三相异步电动机
YT 100L1-4/2.2KW
1
16
R形移动台架(带自锁脚轮装置)
1600×700×1700mm(长×宽×高)
1
17
故障模拟与排除装置

1
18
设备教师手册

1
19
设备合格证、保修卡

1
