装载机启动与充电系统实训台,装载机启动与充电系统实训装置,装载机启动与充电系统实训设备采用ZL50C型装载机起动与充电系统实物为基础，充分展示起动与充电系统的组成结构和工作过程；适用于学校对起动与充电系统理论和维修实训的教学需要。

[规格型号]：MYNJ-19

[产品名称]：ZL50C型装载机启动与充电系统实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

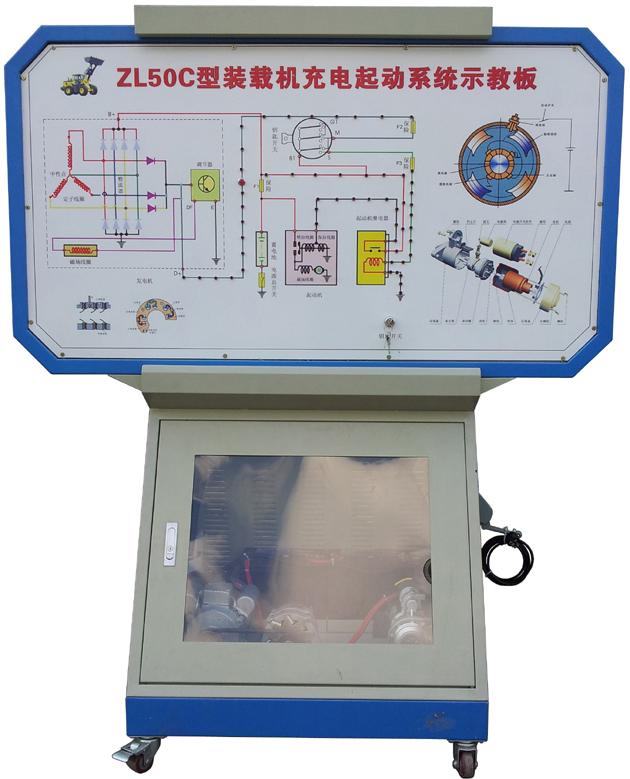

MYNJ-19 ZL50C型装载机启动与充电系统实训台

一、产品简介
装载机启动与充电系统实训台,装载机启动与充电系统实训装置,装载机启动与充电系统实训设备采用ZL50C型装载机起动与充电系统实物为基础，充分展示起动与充电系统的组成结构和工作过程。
适用于学校对起动与充电系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的起动与充电系统，充分展示起动与充电系统的组成结构。
2.操纵起动开关，起动马达与发电机工作，真实演示起动与充电系统的工作过程。通过面板上的电流表、电压表可观察起动与充电过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析起动系统的工作原理。
4.面板上安装有起动机与发电机总成分解部件，可直观认识起动机与发电机的组成结构。
5.面板上安装有检测端子，可直接在面板上检测起动与充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
7.实训台R形钢结构焊接，面板箱采用嵌入式固定安装；底部设置三角形储物箱，安装透明单开门。表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸（约）：1600×700×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 24V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	点火开关	全新	个	1
3	起动机总成	全新	只	1
3	发电机	全新	只	1
4	起动机总成分解部件		套	1
5	发电机总成分解部件		套	1
6	起动继电器		个	1
7	电压表	0～30V	个	1
8	电流表	0～500A	个	1
9	蓄电池	46B24SR，12V 45Ah，550CCA	台	2
10	电源总开关	50A	个	1
11	R形移动台架(带自锁脚轮装置)	1600×700×1700mm(长×宽×高)	台	1
12	故障模拟与排除装置		套	1
13	充电指示灯		个	1
14	三相异步电动机	YT 100L1-4	台	1

友情提示：
1、设备验收：各采购单位收货时请检查ZL50C型装载机启动与充电系统实训台的货品外观，核实的本设备及配件，拒收处于受损状态的ZL50C型装载机启动与充电系统实训台；
2、设备质保：茂育将为各采购单位提供ZL50C型装载机启动与充电系统实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对ZL50C型装载机启动与充电系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致ZL50C型装载机启动与充电系统实训台的选型错误或购设备数量错误，造成ZL50C型装载机启动与充电系统实训台的退换货要求，将不被接受；
4、设备货期：ZL50C型装载机启动与充电系统实训台发货期为参考值，如您需要了解ZL50C型装载机启动与充电系统实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对ZL50C型装载机启动与充电系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关ZL50C型装载机启动与充电系统实训台的技术咨询。
