液压混凝土泵车臂架仿真实训装置,液压混凝土泵车臂架仿真实训设备,液压混凝土泵车臂架仿真实训台用于了解混凝土泵车臂架的结构及工作原理，驱动及控制方式；能完成臂架的展开与收拢，位置控制，单臂展开、收拢，多臂展开、收拢，展开时间控制，臂架加载控制实验等功能，整机采用冷轧钢板焊接结构设计。

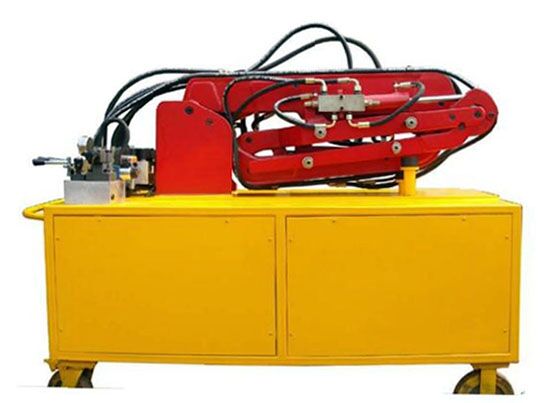

液压混凝土泵车臂架仿真实训装置,液压混凝土泵车臂架仿真实训设备,液压混凝土泵车臂架仿真实训台用于了解混凝土泵车臂架的结构及工作原理，驱动及控制方式。能完成臂架的展开与收拢，位置控制，单臂展开、收拢，多臂展开、收拢，展开时间控制，臂架加载控制实验等功能，整机采用冷轧钢板焊接结构设计。内置式动力泵站系统，电机泵组一轴式安装组合、风冷式散热、万向刹车脚轮结构。臂架按37m实物泵车长度按1:10缩小制作，采用电液控制与手动控制形式，动力元件、执行元件、控制原件、辅助元件均采用华德、榆次等知名工业品牌元件。
一、实验项目
1.液压传动各元部件结构及工作原理观摩。
2.液压混凝土泵车臂架机械演示控制实验。
3.可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1.臂架操作实验：
1）臂架回转Þ搅拌机启动Þ双泥浆泵启动Þ臂架起升Þ一臂伸展Þ二臂伸展Þ三臂伸展Þ四臂伸展，
2）臂架回位Þ双泥浆泵停止Þ搅拌机停止Þ四臂收回Þ三臂收回Þ二臂收回Þ一臂收回，臂架回位。
2.可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1）PLC指令编程、梯形图编程学习；
2）PLC编程软件的学习与使用；
3）PLC与计算机的通讯、在线调试；
4）PLC在液压传动控制中的应用以及控制方案的优化。
三、技术参数及指标：
1.主要参数：排量：5.9ml/rev；
2.油泵电机：M3P4H523/ VAI-15F-A3转速：1420r/min；
3.变量叶片泵组：1套 驱动功率：1.5KW；
4.型号：2HP+VC1-25F-A3；
5.电源：220V/380V 50Hz；
6.最高使用压力：7Mpa；
7.风冷却器：1台；
8.型号：AW0608；
9.压力：1.4Mpa；
10.流量：20L/min；
11.功率：65W；
12.电源：220V；
13.油箱：容积80L、过滤精度：10μm。
友情提示：
1、设备验收：各采购单位收货时请检查液压混凝土泵车臂架仿真实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的液压混凝土泵车臂架仿真实训装置；
2、设备质保：茂育将为各采购单位提供液压混凝土泵车臂架仿真实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对液压混凝土泵车臂架仿真实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致液压混凝土泵车臂架仿真实训装置的选型错误或购设备数量错误，造成液压混凝土泵车臂架仿真实训装置的退换货要求，将不被接受；
4、设备货期：液压混凝土泵车臂架仿真实训装置发货期为参考值，如您需要了解液压混凝土泵车臂架仿真实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对液压混凝土泵车臂架仿真实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关液压混凝土泵车臂架仿真实训装置的技术咨询。
