单容水箱液位串级控制实验装置,单容水箱液位串级控制实验设备,单容水箱液位串级控制实验平台利用自动化仪表技术，计算机技术，通讯技术和自动控制技术，以实现对水箱液位的串级控制；通过PLC编程等方式实现对液位的串级PID控制；系统的控制效果既可通过水箱刻度直观地反映出来，也可通过传感器进行精确检测，通过软件显示瞬态响应指标进行对比，以便准确评估控制性能，并提供二次开发功能。

[规格型号]：MYG-47

[产品名称]：单容水箱液位串级控制实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

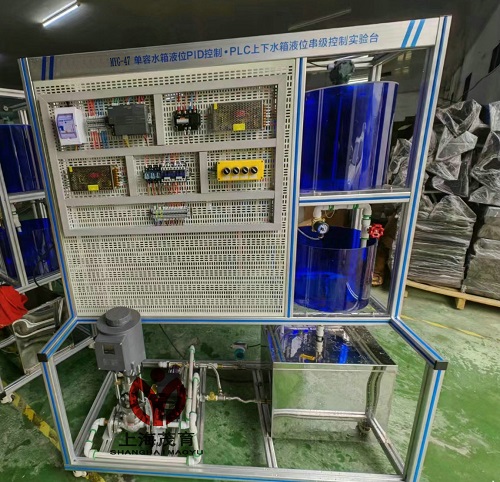

MYG-47 单容水箱液位串级控制实验装置

（参考图）

一、功能要求：
单容水箱液位串级控制实验装置,单容水箱液位串级控制实验设备,单容水箱液位串级控制实验平台利用自动化仪表技术，计算机技术，通讯技术和自动控制技术，以实现对水箱液位的串级控制；通过PLC编程等方式实现对液位的串级PID控制；系统的控制效果既可通过水箱刻度直观地反映出来，也可通过传感器进行精确检测，通过软件显示瞬态响应指标进行对比，以便准确评估控制性能，并提供二次开发功能。
二、各项指标要求：
1、实训屏：提供实验所需的单相AC220V电源，总电源由带漏电保护的空气开关控制，另控制屏内部设有电流型漏电保护器，配有漏电报警指示灯和告警复位按钮。实训装置的电网电压由一只指针式交流电压表监示。
2、智能电动调节阀：等百分比特性内置侍服放大器,稀土永磁同步电机,体积小,力矩大。工作电压 24VAC，输入电流4-20mADC。
3、单相磁力泵：无泄漏，低噪音，单相 220VAC，功率不大于90W。
4、三相磁力泵：无泄漏，低噪音，三相220VAC，功率不大于180W，扬程不小于8米。
5、温控调压模块+散热器：全隔离单相交流可控硅调压模块；控制信号：4-20mADC。
6、压力变送器：不低于0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢。
7、Pt100温度传感器及温度变送器：A级；温度变送器：0.5级精度，0-100℃。
8、涡轮流量计及流量变送器：量程：0-1200L/h；输出信号：4-20mADC；精度：0.5级。
9、PLC控制系统：配置一个4入/2出模拟量模块EM AM06，可完成所有单通道输出、多通道输入控制实验。

友情提示：
1、设备验收：各采购单位收货时请检查单容水箱液位串级控制实验装置的货品外观，核实的本设备及配件，拒收处于受损状态的单容水箱液位串级控制实验装置；
2、设备质保：茂育将为各采购单位提供单容水箱液位串级控制实验装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对单容水箱液位串级控制实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致单容水箱液位串级控制实验装置的选型错误或购设备数量错误，造成单容水箱液位串级控制实验装置的退换货要求，将不被接受；
4、设备货期：单容水箱液位串级控制实验装置发货期为参考值，如您需要了解单容水箱液位串级控制实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对单容水箱液位串级控制实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关单容水箱液位串级控制实验装置的技术咨询。
