电机故障检测实训考核装置,电机故障检测实训考核设备,电机故障检测实训考核台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！
一、电机故障检测实训考核装置,电机故障检测实训考核设备,电机故障检测实训考核台技术参数
1.输入电压：三相四线制380V±10% 50Hz
2.工作环境：环境温度范围为—5℃～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：≤1.5kVA
4.安全保护：具有过流、漏电、短路、超量程等
二、装置的配置

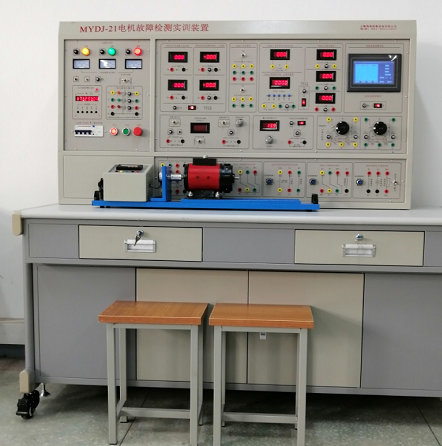

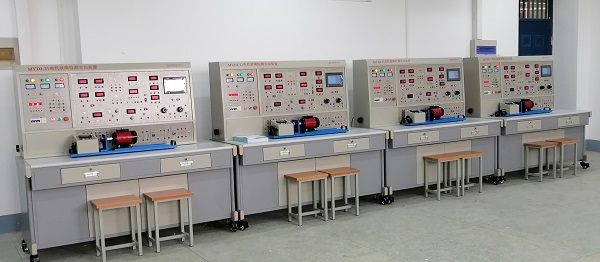

实训装置由电源控制屏、实训桌、仪表及连接导线等组成。
（一）电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
1.交流电源部分
提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格1.5kVA、0～450V）。可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，克服了更换保险丝带来的麻烦，并具有过流声光告警。控制屏的供电由启停按钮进行控制，具有漏电声光告警等功能；配有指针式交流电压表，可方便地指示三相电网和三相调压输出的每一相的线电压。
2.直流电源部分
220V/0.5A直流电源一组，具有短路保护功能；
0～240V/3A可调直流高压电源一组，具有过压、过流及短路保护功能
3.设置故排、排除故障模块
该模块设有设故区和排故区，设故区可对单相异步电机、三相异步电机、同步电机、直流电机的常见电气故障进行设置；排故区可让学生动手进行故障测试，并把测试出的故障加以排除，从而提高学生的电机检测技能。
4.电机模块部分
配有单相电容运转异步电动机、三相鼠笼式异步电动机、同步电动机及直流并励电动机，设有对应电机控制及运行状态指示，在电机短路故障模拟时能迅速的切断电源，以保护设备的安全使用。
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为加厚钢板喷塑,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个舒适的工作台面。实训桌底部装有四个万向轮和紧固机构，便于移动和固定。
（三）仪器仪表
1.交流数字电流表（三只表）： 测量范围0～5A，带有毫安、安培指示（量程自动判断，自动切换），输入阻抗为0.5Ω，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
2.交流数字电压表（一只表）： 测量范围0～500V（量程自动判断，自动切换），输入阻抗1M，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
3.直流数字电流表（两只表）：测量范围0～5A，带有毫安、安培指示（量程自动判断，自动切换），输入阻抗为0.25Ω，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
4.500V等级兆欧表。
5.便携式数字万用表
6.直流数字电压表（一只表）：测量范围0～500V（量程自动判断，自动切换），输入阻抗10M，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
（四）实训导线及配件
采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
三、实训项目
一）直流电动机实训
1.直流电动机知识的概述
2.直流电动机认识实训
3.直流电动机的启动
4.直流电动机的调速
5.直流电动机的换向
6.直流他励电动机绝缘电阻的测量
7.直流电动机故障的检测
二）三相异步电动机实训
1.异步电机知识的概述
2.三相鼠笼异步电机的认识实训
3.三相鼠笼异步电机的启动与换向实训
4.三相鼠笼异步电动机的空载实训
5.三相鼠笼式异步电动机绝缘电阻的测量
6.三相异步电动机继电接触控制实训（自锁控制）
7.三相异步电动机故障的检测
三）单相电容运转异步电动机实训
1.单相异步电机的概述
2.单相电容运转异步电动机的认识
3.单相电容运转异步电动机的空载运行
4.单相电容运转异步电机绝缘电阻的测量
5.单相异步电动机故障的检测
四）三相同步电动机实训
1.三相同步电机知识的概述
2.三相同步电动机的认识
3.三相同步电动机的启动
4.三相同步电机的故障检测
友情提示：
1、设备验收：各采购单位收货时请检查电机故障检测实训考核装置的货品外观，核实的本设备及配件，拒收处于受损状态的电机故障检测实训考核装置；
2、设备质保：茂育将为各采购单位提供电机故障检测实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对电机故障检测实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致电机故障检测实训考核装置的选型错误或购设备数量错误，造成电机故障检测实训考核装置的退换货要求，将不被接受；
4、设备货期：电机故障检测实训考核装置发货期为参考值，如您需要了解电机故障检测实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电机故障检测实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电机故障检测实训考核装置的技术咨询。
