一、产品概述：
变极多速三相异步电动机是一种新型变极多速三相异步电动机，具有效率高、起动转矩大、噪声低、振动小等优点。由于该系列电机可通过改变极对数而改变电动机的转速，从而达到功率的合理匹配并使变速系统得到简化，因而在纺织、印染、化工等行业得到广泛使用。
二、装置特点：
1.采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。
2.控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。
3.所用器件均采用国内外知名品牌，产品质量有保证。
4.采用YD100L-6/4/2三相三速电动机为控制对象，模拟电动机起动与控制，贴近工业现场。
5.提供各种保护功能，实训安全可靠。
三、技术性能：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜2000m
3.装置容量：＜10kVA
四、系统配备：

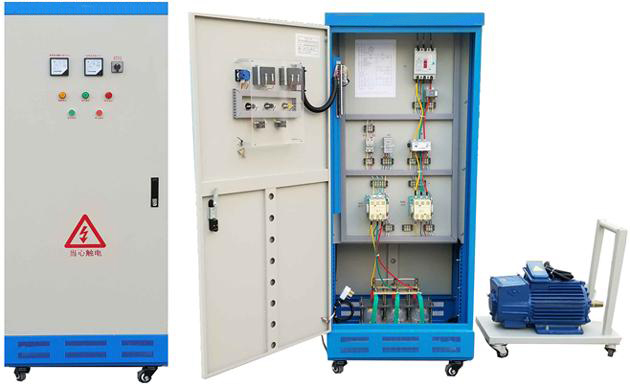

本实训柜主要由柜体、电气室、三速电动机，刹车电机等组成。
1.柜体
柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。
2.电气室
正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关等。电气室内部主要由断路器、熔断器、交流接触器、时间继电器、电流互感器、电动机保护器等器件组成。
3.三相三速电动机
三相异步电动机型号为 YD100L- 6/4/2，极数为6/4/2，额定功率0.75KW1.3KW1.8KW，额定电压380（V），额定转速960/1400/2800（rpm），电动机安装在钢板小车上，配有四个万向轮，带专用电机连接电缆，带电磁刹车电机1台。
五、实训项目：
1.三相三速电动机的认知
2.三相三速电动机控制线路的器件选择与安装
3.三相三速电动机控制线路的布线与接线
4.三相三速电动机控制线路的调试
5.三相三速电动机控制线路运行试验
6.三相三速电动机控制线路的故障分析与检修
