电机拖动实训设备,电机拖动实训装置,电机拖动实训台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYDJ-23

[产品名称]：电机拖动实训设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

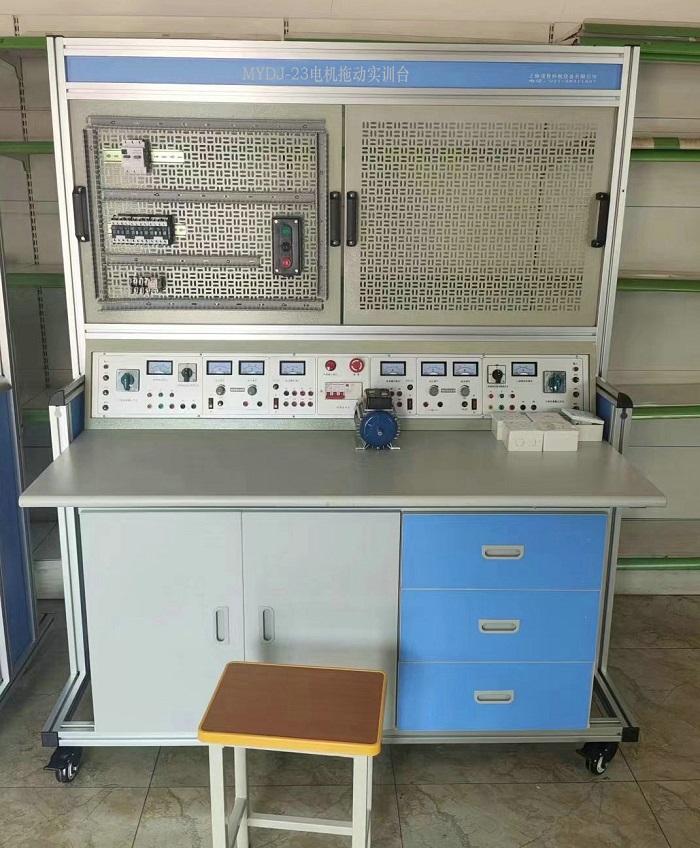

MYDJ-23 电机拖动实训设备

一、产品概述：
电机拖动实训设备,电机拖动实训装置,电机拖动实训台主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。适用于各类院校电工电子实验教学中心、实训中心、基地、电工电子实验室、实训室。
二、产品特点：
1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训
2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资
3.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠
4.实训台为单面双人座，即可以二个学生同时进行实训，电源独立互不干扰
5.网孔板为挂件式，采用1.5mm厚的钢板，网孔板的尺寸为600*700mm2,孔大小为5*10
三、技术参数：
1.输入电压：三相四线～380V±10% 50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：1430mm×680mm×1600mm
四、基本配置：

实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表

1.交流仪表

(1)交流电压表：0～500V带镜面交流电压表二只，精度1.0级

(2)交流电流表：0～5A带镜面交流电流表二只，精度1.0级，具有超量程报警、指示、切断总电源等

2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护

3.网孔板

每个工位提供一张网孔板（2张），尺寸660mm*600mm。

4.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有两个抽屉（带锁），下部配置元件柜。

五、实训所需元器件清单（每台配置清单）

序号	名称	型号与规格	数量	备注
1	日光灯管套件（镇流器）	10W	1套
2	空气开关	DZ47-63LE4P5A	1只
3	保险丝座	RT18-32/3P	1只
4	直插式保险座	RT14-20	2只
5	熔断器	RT18-20/3A	3只
6	熔断器	RT14-20/2A	2只
7	交流接触器		3只
8	接触器辅助触头		3只
9	热继电器		2只
10	通电延时时间继电器	ST3PA-B/380V（0-10S）	1只
11	时间继电器座	PF-083A	1只
12	按钮开关盒	3孔	2只
13	电阻	75Ω/75W	3只	装实验台上
14	电阻	10Ω/25W	1只
15	二极管	1N5408	4只
16	行程开关	LX9-222	2只
17	行程开关	LX9-001	2只
18	塑料安装卡子		200只
19	自攻螺丝		100只
20	接线端子排	JF5-2.5/5	2条
21	G形导轨	0.2米	1根
22	三相鼠笼式异步电动机	AC380V Y/△	2台

六、参考实训项目
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.三相异步电动机Y/△自动控制线路
5.接触器联锁的正反转控制线路
6.按钮联锁的三相异步电动机正反转控制线路
7.双重联锁的三相异步电动机正反转控制线路
8.三相异步电动机多地控制
9.三相异步电动机串电阻降压启动控制线路
10.工作台自动往返控制线路

友情提示：
1、设备验收：各采购单位收货时请检查电机拖动实训设备的货品外观，核实的本设备及配件，拒收处于受损状态的电机拖动实训设备；
2、设备质保：茂育将为各采购单位提供电机拖动实训设备说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对电机拖动实训设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致电机拖动实训设备的选型错误或购设备数量错误，造成电机拖动实训设备的退换货要求，将不被接受；
4、设备货期：电机拖动实训设备发货期为参考值，如您需要了解电机拖动实训设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电机拖动实训设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电机拖动实训设备的技术咨询。
