直流电机检测技术实验装置,直流电机检测技术实验设备,直流电机检测技术实验台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！
一、产品概述

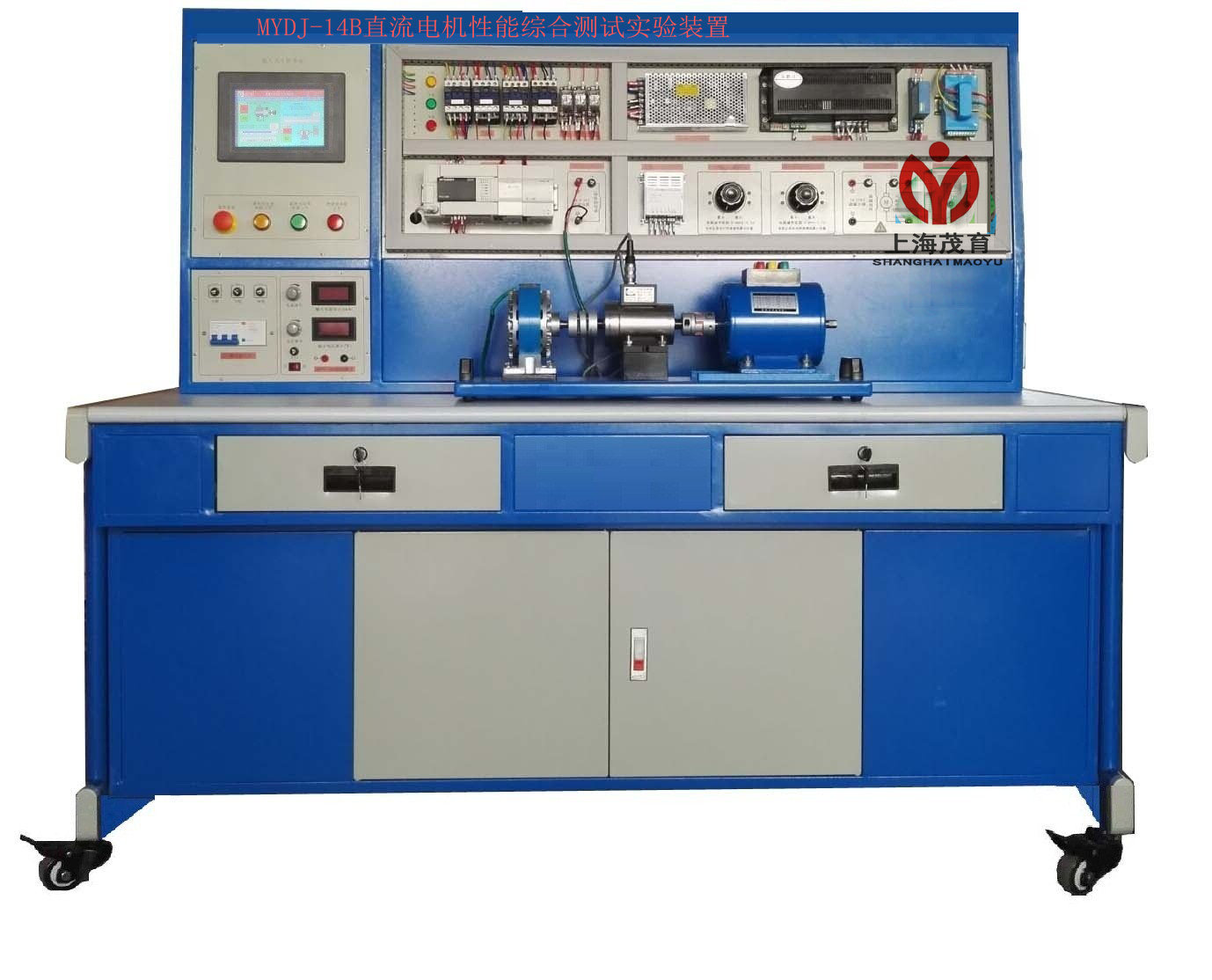

直流电机检测技术实验装置,直流电机检测技术实验设备,直流电机检测技术实验台是直流电机对应的机械特性、电气特性的测试和教学实训于一体，配套先进的检测控制手段，对以上各种运行方式进行定量分析，采集电机运行的各种参数。学生可通过一个嵌入式触摸屏电脑实现采集数据的显示、系统控制、加载控制等。
一台基于W i n C E ( 中 文 版 )操作系统 、内嵌Homebuilder嵌入版组态软件的触摸屏是唯一的人机界面，它在系统中作为数据输入、显示监控及 控制终端。该终端采用RS-485/232接口采集模块进行通讯，数据采集模块将传感器的检测值上传给终端进行显示或用于监控，本款教学设备的终端还可下达操作指令给执行模块从而实现对程控设备的调节，进而实现对电机电枢电压及负荷的控制。
二、主要设备及参数：
1.加载设备：磁粉制动器：供电电源24V 激磁电流0~0.6A 加载能力0~5N.m
2.动态扭矩传感器 测量旋转电机扭矩，量程0~±5N.m 线性输出0~±5V (正反方向)
3.直流电动机： 电枢电压直流220V 励磁电压直流220V 功率185W ，转速1500转/分钟
4.220V直流调速器：
0~220V可调，电压输出线性可控，控制信号4-20mA。
5.人机界面设备：
（1）7"高亮TFT液晶显示屏，分辨率800×480，四线电阻式触摸屏，分辨率1024×1024。
（2） WinCE(中文版) 操作系统，内嵌HMIBuilder嵌入版组态软件无限点。主频400M，内存64M，存储设备128M电子盘。
（3）工作电源DC24V
（4）具有两个2.0的USB接口，支持工程备份及还原，支持外部输入接口设备，如USB鼠标键盘等。（5）具备两个DB9接口，COM1是RS-232接口，COM2具备一个RS-232接口和RS-485接口
6.三菱PLC FX2N-16MR-001、 2路模拟量输出模块, 4路模拟量输入模块。
7.隔离型直流电流传感器，量程0-3A，0~±5V线性输出 (正反方向) 。
8.隔离型直流电压传感器，量程0-300V，0~±5V线性输出 (正反方向) 。
9.基于触摸屏的组态软件运行环境 实现数据采集及显示 实现电拖系统的系列控制操作。
10.大功率电阻负载单元。
11.电机导轨，光码盘测速系统，及连轴器。
三、实验内容：
1.直流电动机空载特性试验
2.直流电动机负载试验
3.直流电动机效率测定
4.直流电动机特性曲线测定
5.直流电动机冷态电阻、温升实验等
6.直流电动机的转速、输出转矩、功率、电压、电流测定
友情提示：
1、设备验收：各采购单位收货时请检查直流电机检测技术实验装置的货品外观，核实的本设备及配件，拒收处于受损状态的直流电机检测技术实验装置；
2、设备质保：茂育将为各采购单位提供直流电机检测技术实验装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对直流电机检测技术实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致直流电机检测技术实验装置的选型错误或购设备数量错误，造成直流电机检测技术实验装置的退换货要求，将不被接受；
4、设备货期：直流电机检测技术实验装置发货期为参考值，如您需要了解直流电机检测技术实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对直流电机检测技术实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关直流电机检测技术实验装置的技术咨询。
