创新型模拟电子技术实验装置,创新型模拟电子技术实验设备,创新型模拟电子技术实验台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！
一、产品特点：
创新型模拟电子技术实验装置,创新型模拟电子技术实验设备,创新型模拟电子技术实验台具有较完善的安全保护措施，较齐全的功能。实验屏配通用电路插扳，电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围：
适用于高等院校及要求较高的中专、技校、职业学校，可完成模拟电子技术课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。
三、技术性能：
1.输入电源：单相三线 ～220V±5% 50Hz
2.温度：-10℃～+40℃，相对湿度＜85%（25℃）
3.装置容量：＜1.0KVA
4.重量：150Kg
5.外形尺寸：2000mm×700mm×1500mm
四、基本配置及功能：

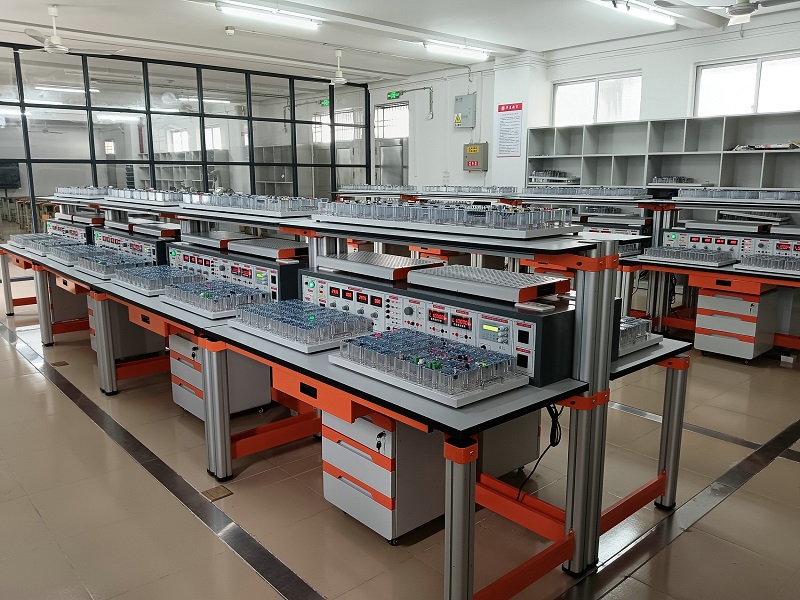

本实验台主要由实验屏、实验创新模块、实验桌等到组成。
（一）实验屏
1.实验台构成与性能:共用部分
1.1.电源及参数
1.1.1.输入电源:单相三线输入
1.1.2.电源输出：有保险丝和漏电保护开关二级保护功能。
1.1.3.可调交流电源：一台0.5KVA单相0～250V输出。
二组独立部分
A组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
B组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
C组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2.功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
1.4.单次脉冲:每次可输出一对正负脉冲。
1.5.外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.6.外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
1.7.电路插扳：电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组相互联通的插孔，创新实验元件模块在其上任意拼插成实验电路。
1.8.透明创新实验元件模块：创新实验元件模块盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。
2.实验桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。
五、实验内容：
1.二极管的正、反相特性
2.晶体三极管的输入、输出特性
3.晶体管共射极单管放大器
4.两级阻容耦合放大电路
5.负反馈对放大器性能的影响
6.场效应管放大器
7.差动放大电路
8.运算放大器指标测试
9.集成运算放大器的基本应用 (多种模拟运算电路)
10.集成运算放大器非线性应用（多种波形发生器）
11.变压器耦合推挽功率放大器
12.0TL功率放大器
13.集成功率放大器
14.单相桥式整流电路
15.串联型晶体管直流稳压电源(设计性实验)
16.集成直流稳压电源
17.单结晶体管特性
18.单结晶体管触发电路
19.晶闸管简单测试
20.晶闸管可控整流电路
友情提示：
1、设备验收：各采购单位收货时请检查创新型模拟电子技术实验装置的货品外观，核实的本设备及配件，拒收处于受损状态的创新型模拟电子技术实验装置；
2、设备质保：茂育将为各采购单位提供创新型模拟电子技术实验装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对创新型模拟电子技术实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致创新型模拟电子技术实验装置的选型错误或购设备数量错误，造成创新型模拟电子技术实验装置的退换货要求，将不被接受；
4、设备货期：创新型模拟电子技术实验装置发货期为参考值，如您需要了解创新型模拟电子技术实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对创新型模拟电子技术实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关创新型模拟电子技术实验装置的技术咨询。
