一、产品概述：

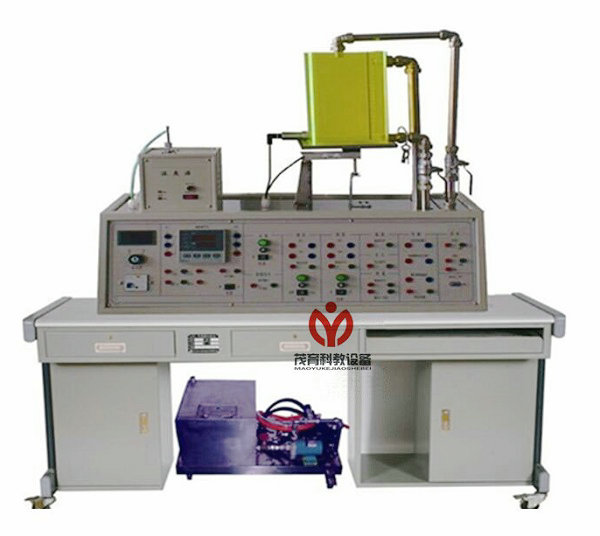

液位检测与控制实验装置,液位检测与控制实验设备,液位检测与控制实验台可提供温度、压力、液位、转速、称重共5种传感、变送器与检测装置，可进行多种参数的检测与控制实验，可组成闭环控制实验。通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位软件采用MCGS全中文工控组态软件进行，实现的在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有多重安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。
本装置列举了多种传感器在工业测量与控制中的应用，采用工业传感器，标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化、光电子等专业。
二、基本配置：
1.实验温度源 温度范围0～200℃ 一只
2.PT100温度传感器 A级 一套
3.可控硅调压模块 一只
4.压力变送器 一只
5.液位变送器 一只
6.电磁阀 三只
7.有机玻璃实验水箱 一只
8.储水箱 一只
9.手动阀 四只
10.转速控制板 一块
11.称重传感变送器 一套
12.智能工业调节仪 一只
13.交流数字电压表 一只
14.直流电源 一套
15.漏电保护器 一只
16.RS485/232转换器 一只
17.实验软件 一套
18.P4电脑＋17’显示器 （自备）
19.实验台 （选配）
20.MCGS软件狗 （选配件） 一只
21.砝码 一套
三、系统介绍：
本装置采用模块化设计，用户可以根据实验需要，选择不同的对象源和智能调节/电源部分搭建实验。
1.智能调节/电源部分
由智能工业调节仪、电源组成。对实验进行信号的采集和控制，并给对象源提供电源。仪表带RS485串口已转换成RS232串口，可与上位软件构成计算机控制系统。
2.温度控制源
由实验温度箱、加热器、可控硅调压模块、风扇、温度传感器等组成。可以和智能调节/电源部分组成温度检测和闭环控制系统。
提供温度检测：PT100
控制信号：4～20mA直流信号
3.转速控制源
由无刷直流电机、光电转速传感器、转速盘、转速控制板等组成。可以和智能调节/电源部分组成转速检测和闭环控制实验系统。转速控制源为独立的模块，通过航空插座与控制面板相连。
提供转速输出信号：1～5V直流信号
控制信号：0～10mA直流信号
4.液位/称重控制源
由增压泵、实验水箱、电磁阀、液位变送器、称重变送器、转子流量计等组成。可以对实验水箱的液位进行检测和控制，也可以对实验水箱内储水的重量进行称重和控制。
提供液位输出信号：4～20mA直流信号
称重输出信号：4～20mA直流信号
四、技术指标
1）供电电源：AC220V±10% 50HZ±5% 10A 有良好接地
2）仪表输入输出信号符合IEC标准
3）温度传感器 量程：1－150℃ 温度传感：PT100 精度：A级
4）压力变送器 量程：0-80KPa 输出信号：4-20mADC 二线制DC24V 精度0.5级
5）液位变送器 量程：0-50cm 输出信号：4-20mADC 二线制DC24V 精度0.5级
6）称重变送器 量程：0-20kg 输出信号：4-20 mADC 电源AC220V精度0.5级
7）转速输出 量程：0-2800r/min 输出信号1-5V
8）分体结构：
实验控制箱尺寸：800mm（长）×360mm（宽）×800mm（高）
重量：约50kg
水气源小车尺寸：650mm（长）×250mm（宽）×600mm（高）
重量：约40kg
五、实验内容
检测实验：
温度检测实验
实验水箱液位检测实验
实验水箱储水重量检测实验
压力检测试验
电机转速特性实验
位控制实验
液位位控实验
称重位控实验
控制实验
液位PID控制实验
称重PID控制实验
压力PID控制实验
温度PID控制实验
转速PID控制实验
