一、产品概述：

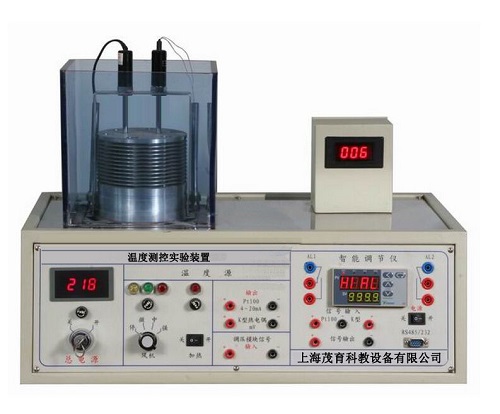

温度测控实验装置,温度测控实验设备,温度测控实验台是实验温度范围0—250℃，可快速升温，快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、风扇、K型温度传感器及Pt100传感变送器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。
提供温度检测：①Pt100(选用0—250℃)，温度变送器（4—20mADC信号）。②K型热电偶（输出mV级控制信号）。③工业水银温度计0—300℃。④配有3位LED温显表。
通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。
本装置采用工业级传感器，IEC标准的信号。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。装置放置于实验桌台面上，可独立操作实验或连接上位计算机。
二、基本配置
1.实验温度源 温度范围0～250℃ 一只
2.PT100温度传感器 二只
3.PT100温度变送器 一只
4.K型热电偶 一只
5.工业水银温度计（0—300℃） 一只
6.可控硅调压模块 一只
7.智能工业调节仪 0.5级 一只
8.控制变压器 一只
9.150轴流风机 一只
10.RS485/RS232转换器 一只
11.LED三位数字温度表 一只
12.LED三位半数字电压表 一只
13.MCGS实验软件光盘 一套
14.P4电脑＋17’显示器 （自备）
15.实验台 选配
16.MCGS软件狗 选配
17.专用实验导线 五根
三、技术指标：
1）供电电源：AC220V±10% 50HZ±5% 3A 有良好接地
2）仪表输入输出信号符合IEC标准、带通讯功能485/232
3）温度源，220VAC，350W.最高温度250℃，常用设定宜0—200℃。设有过高温度保护。
4）工业人工智能调节仪 精度0.5级
5）外形尺寸：实验控制箱尺寸：560mm（长）×320mm（宽）×400mm（高）
6）重量：约15kg
7）可实现485组网等功能
四、实验内容：
1.热电阻、热电偶、水银温度计等温度检测、传感变送的原理认识实验
2.温度模拟标定方法实验
3.Pt100温度特性实验（用万用表测Pt100电阻变化）
4.K型热电偶特性测试实验（用万用表测K型热电偶毫伏输出）
5.温度仪表PID控制实验
6.温度上位机组态控制实验
7.研究分析不同P、I、D参数值对控制系统的动态特性、静态特性性能影响与评价
8.利用MCGS中文组态软件和温度测控实验装置进行组态工程编程训练实验
注：①当客户未选购MCGS软件狗时，运行MCGS需每隔半小时启动一次。
②将温度范围设定在0—200℃之内升温时，停开风机。降温时，风机置于“强”档，半小时可完成一次温度循环。
五、操作、维护、安全提示：
①本装置最高温度可达250℃以上，具体操作时应控制在0-250℃范围内进行实验。
②在实验过程中，装置表面局部温度可能比较高，应注意防止烫伤。
③在实验进行中，风机可在微、中二档工作，或停止风机，快速升温。
④在实验中如计划改变温度最高设定值,进行多次实验，应先从较低温度设定开始。
⑤当需要降温时，让风机在“强”档工作，可快速降温。
⑥当停止实验操作时，应立即关闭温度源的加热电源开关，而保持风机工作,直到温度源的温度降到常温时为止。
⑦在进行实验中，切勿将手伸入保护罩内，切勿触及温度源金属部分，严防烫伤。
⑧可燃物严禁放（丢）入保护罩内，引起明火，损坏设备。
⑨温度源的保护罩严禁自行拆卸，防止烫伤事故。
友情提示：
1、设备验收：各采购单位收货时请检查温度测控实验装置的货品外观，核实的本设备及配件，拒收处于受损状态的温度测控实验装置；
2、设备质保：茂育将为各采购单位提供温度测控实验装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对温度测控实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致温度测控实验装置的选型错误或购设备数量错误，造成温度测控实验装置的退换货要求，将不被接受；
4、设备货期：温度测控实验装置发货期为参考值，如您需要了解温度测控实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对温度测控实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关温度测控实验装置的技术咨询。
