插孔式铁桌气动PLC控制实验台,气动PLC控制实验装置,气动PLC控制实验设备是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器(PLC)学习及其基本应用实验等，是机电完美结合的典型实验设备。

[规格型号]：MYYA-25A

[产品名称]：插孔式铁桌气动PLC控制实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

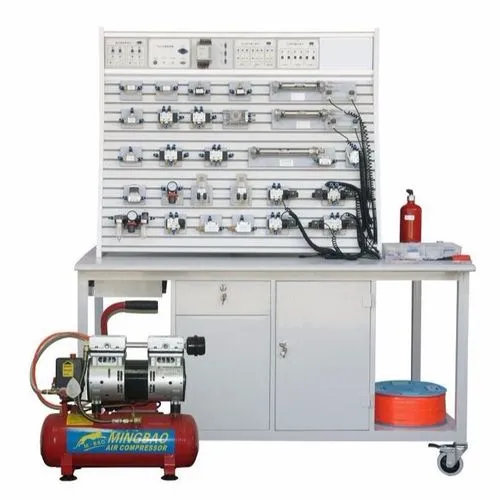

MYYA-25A 插孔式铁桌气动PLC控制实验台

一、产品概述：
插孔式铁桌气动PLC控制实验台,气动PLC控制实验装置,气动PLC控制实验设备是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器(PLC)学习及其基本应用实验等，是机电完美结合的典型实验设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。

二、实验台特点
1、本实验台实验系统采用了不同的结构形式，有单面单套，双面双套和二合一等不同的结构形式，单面单套只配备一套实验设备，可采用PLC或继电器控制。双面双套配备两组实验设备，可同时采用PLC或继电器控制。可供两组四位学生同时进行实验，优化共享资源，提高产品的性价比。双面合一形式是一面采用PLC控制另一面采用继电器控制的两套实验设备。整个气动实验系统结构简单，实用性强。
2、实验气动元件均装有专门设置的底板，并却每套设备都配有元件固定板，实验时组装快捷，方便。
3、实验电气控制采用低压直流24V电源，实验回路控制安全。
4、电气主控制单元采用PLC可编程序控制器，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程控制器控制的优越性，加深对PLC可编程控制器的了解及掌握。
三、技术参数
1、PLC可编程序控制器：三菱FX1s-14MR型主机(可根据客户要求选择)，8输入、6输出(继电器输出)
2、交直流电源：输入 AC 220V 输出：DC24V/2A
3、空气压缩机(WY5.2双头静音气泵)：
电源：AC220V 电机功率：175W ×2只
气罐容积：18L
额定输出气压：0.7MPa
空气压缩机：

4、实验台尺寸：1500mm×1000mm×820mm
5、实验支架尺寸：1130mm×500mm×770mm
四、基本配置
(一)气动元件配备：
空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关(常闭、常开)等。
(二)电气模块：
1、直流24V(2A)电源单元
2、PLC可编程序控制器
3、PLC电气控制输入单元
4、PLC电气控制输出单元
5、继电器控制单元
(三)附件
菲力格-300专业工具配件箱
五、实验项目
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸的调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸，旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
六、配置清单

序号	分类	项目	型号规格					备注
1	气源	静音空气压缩机 220V 175W×2	WY5.2—双头	1只	1只	1只		18L 1.0Mpa
2	气源	气管	PU气管6×4	1卷	1卷	1卷		100米/卷
3	实验台	实验桌(钢桌)	1500×1000×820mm	1台	1台	1台
4		实验支架(插孔式)	1130× 500×770mm	1只	1只	1只
5		元件固定配置板		2块	2×1只	2块	1块
6	弹性插脚底板组合元件	二位五通手动换向阀	4H210-08	1只	2×1只	1只	/
7		单作用缸	QGX25×100	1只	2×1只	1只	1只	带Φ35撞块
8		双作用缸	QGX25×100	2只	2×2只	2只	2只	带Φ26撞块
9		微动行程开关（含连接电缆插头）	装在双作用缸上	4只	2×4只	4只	4只	安装孔下移4mm
10		旋转气缸		1只	2×1只	1只	/	西瓯透明元件
11		单向节流阀	JSC601	7只	2×7只	7只	5只	装在各气缸体上
12		减压阀（带压力表）	AR2000	1只	2×1只	1只	1只
13		气容		1只	2×1只	1只	/
14		三联件	AC2000三联件	1只	2×1只	1只	1只
15		二位二通单电磁换向阀-配连接线	2V025-08、DC24V	1只	2×1只	1只	/
16		二位三通单电磁换向阀-配连接线	3V210-08、DC24V	1只	2×1只	1只	/
17		二位五通单电磁换向阀-配连接线	4V210-08、DC24V	2只	2×2只	2只	2只
18		二位五通双电磁换向阀-配连接线	4V220-08、DC24V	1只	2×1只	1只	/
19		三位五通双电磁换向阀-配连接线	4V230-08、DC24V	1只	2×1只	1只	/
20		二位五通单气控换向阀	4A210-08	2只	2×2只	2只	2只
21		二位五通双气控换向阀	4A220-08	2只	2×2只	2只	2只
22		顺序阀	KPSA-8	1只	2×1只	1只	/	西瓯透明元件
23		按钮行程阀(不带锁)	MOV-3A	1只	2×1只	1只	1只	(或带锁改装)
24		或门型梭阀	KS-L8(标签位置)	2只	2×2只	2只	1只	透明元件
25		快速排气阀	KP-L8	2只	2×2只	2只	/
26		单向阀	KA-L8	2只	2×2只	2只	/	西瓯透明元件
27		单向节流阀	RE-02	2只	2×2只	2只	2只
28		机控行程阀(其一改垂直方向,A口朝上)	MOV-2	2只	2×2只	2只	/	配件盒内1只
29		气压自动开关(0.5-1.0MPa)	压差调节0.2-0.4MPa	1只	2×1只	1只	/
30		双齿轮齿条同步机构	西瓯设计，实验附件	1付	2×1付	1付	/
31	电器控制	PLC直流电源单元（DC：24V）	AC:220V/DC:24V	1只	2×1只	2只		装在台上
32		PLC编程器控制单元(标配三菱FX1s-14MR)	可根据用户要求配置	1只	2×1只	1只		装在台上
33		PLC电器输入单元		1只	2×1只	1只		装在台上
34		PLC电器输出单元	输出:DC24V	1只	2×1只	1只		装在台上
35		继电器控制输出单元	输出:DC24V	1只	2×1只	1只		装在台上
36		单元电器连接电缆		3条	2×3条	4条
37		220V电源线		1条	2×1条	2条
38		墙壁插座（实验台上）	二位250V、10A	2只	2只	2只
39		PLC编程通讯电缆(标配:三菱SC-09)	可根据用户要求配置	1条	1条	1条
40	资料	实验指导书		2册	4册	4册
41	资料	编程软件光盘	编程软件及程序	1碟	1碟	1碟
42	工具配件盒	专用工具配件盒	300×200×62 mm	1个	2×1个	2×1个		菲力格F-300
		螺丝刀6×100(一字、十字),3×80 (一字、十字)、气管助拔器活动扳手150×19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀		各1只	2×各1只	2×各1只
		螺钉M4×30=10只、螺帽M4=25只、平垫圈Ø6=25只弹性插脚50只 Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只塑料气孔塞头25只、生料带1个、保险丝2.5A 5只 Y型减径三通Ø8-2×Ø6 1只（气泵上）、气泵电源开关 1只微动行程开关（配件）2只、601-Ø6、602-Ø6弯接头各1只		1套	2×1套	2×1套

友情提示：
1、设备验收：各采购单位收货时请检查插孔式铁桌气动PLC控制实验台的货品外观，核实的插孔式铁桌气动PLC控制实验台及配件，拒收处于受损状态的插孔式铁桌气动PLC控制实验台；
2、设备质保：茂育将为各采购单位提供插孔式铁桌气动PLC控制实验台说明书内的质保条件和质保期，在质保范围内提供对插孔式铁桌气动PLC控制实验台的免费维修，超出条件承诺时提供对插孔式铁桌气动PLC控制实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致插孔式铁桌气动PLC控制实验台的选型错误或购设备数量错误，造成本设备的退换货要求，将不被接受；
4、设备货期：插孔式铁桌气动PLC控制实验台发货期为参考值，如您需要了解本设备的精确货期，请与上海茂育的销售人员联系；

5、如各采购单位对插孔式铁桌气动PLC控制实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关本设备的技术咨询。
