气动实训箱,气动实训装置,气动实训设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYYA-27

[产品名称]：气动实训箱

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

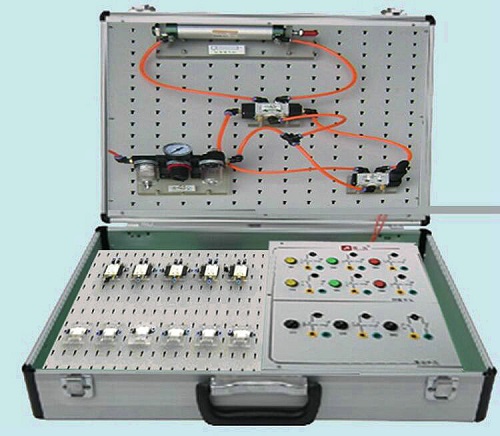

MYYA-25 气动实训箱

一、产品概述：
气动实训箱,气动实训装置,气动实训设备主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。气动实训箱能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要。
微型空气压缩机(客户自备)：
1.供电电压：叁相五线 AC 220 V±5%，50Hz；
2.控制电压：DC24V；◎ 工作环境温度：－5℃～40℃；
3. 安全保护措施：安全性符合相关的国标标准；
4. 气动实训箱外形尺寸（长×宽×高）：550mm×350mm×200mm；
二、气动基本实训回路：
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.单缸连续往复动作回路
10.卸荷回路
11.快速排气阀应用回路
三、配置清单

序号	分类	元件名称	数量
1	实验箱	气动实验箱	1
2	组合元件	单作用缸 QGX25ⅹ100	1
		双作用缸 QGX25ⅹ100	1
		叁联件 AC2000	1
		手动换向阀 H210—08	1
		单电磁换向阀（二位五通）4V210-8（DC24V）	1
		双电磁换向阀（叁位五通）4V230-8（DC24V）	1
		单气换向阀（二位五通）4A210—08	1
		双气换向阀（二位五通）4A210—08	1
		行程阀（机控）MOV—2	1
		行程阀（按钮）MOV—3A	1
		快速排气阀1/4 QE—02	1
		单向节流阀RE—02	1
3	附件	气管 PU6ⅹ4	10米
4	电器配件	行程开关（装在缸体上）	2个
6	工具	剪刀	1把
		活动板手	1把
		消声器（小）1/8	2只
		消声器（大）3/8	1只
		叁通（T型叁通）Ø 6	4只
		叁通（Y型减径叁通）Ø 8—Ø 6	1只
		四通Ø 6	2只
		L型（螺纹二通）601	2只
		L型（螺纹二通）602	2只
		气孔塞头Ø 6	5只
		生料带	1个
		保险丝3A	2只
7	资料	使用说明书	1册

友情提示：
1、设备验收：各采购单位收货时请检查气动实训箱的货品外观，核实的本设备及配件，拒收处于受损状态的气动实训箱；
2、设备质保：茂育将为各采购单位提供气动实训箱说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对气动实训箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致气动实训箱的选型错误或购设备数量错误，造成气动实训箱的退换货要求，将不被接受；
4、设备货期：气动实训箱发货期为参考值，如您需要了解气动实训箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对气动实训箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关气动实训箱的技术咨询。
