气动PLC控制实训设备,气动PLC控制实训装置,气动PLC控制实训台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYYA-17E

[产品名称]：气动PLC控制实训设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

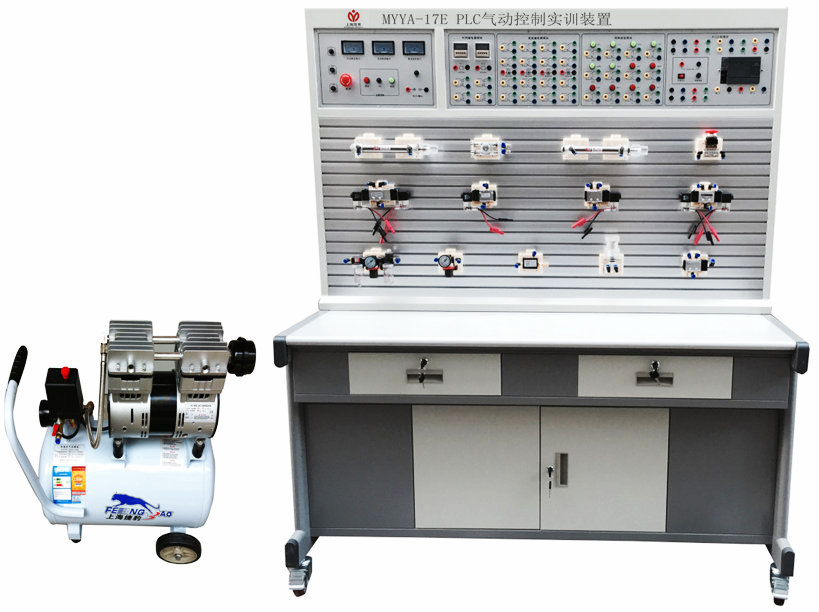

MYYA-17E 气动PLC控制实训装置（铝槽式）

（新款）

气动PLC控制实训设备,气动PLC控制实训装置,气动PLC控制实训台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，精心设计而成。气动PLC实验台除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器(PLC)学习及其基本应用实验等，是机电完美结合的典型实验设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》《气动控制技术》《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
一、主要技术参数：
1.输入电源：220V．允差±l0%，50Hz；
2.装置容量：≤2kVA；
3.环境温度：－5℃～40℃；
4.工作湿度：≤90%(40℃时)；
5.外形尺寸：1500mm×650mm×1750mm
6.静音无油空气压缩机：工作电源：AC220V；电机功率：750W公称容量24L；额定输出气压0.8Mpa
7.电器控制单元：
1）电源模块：电源部分别配有一个380V电压表、直流电压表、电流表，监视装置的输入交、直流电源及电流指示。启动/停止按钮主要用于控制气泵是否通电。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
2）PLC主机模块：主机选用三菱FX1S-20MR，12路开关量输入，8路继电输出。
3）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
二、主要特点：
1.主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2.实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3.各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
4.采用静音空压机，为实训室提供一个较好的实训环境。
5.实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6.实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7.该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
三、气动基本实训回路：
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸、同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
23.残压排除回路
24.自动与手动运用回路
25.双手操作回路
26.PLC编程软件学习和使用
四、配置清单：

序号	名称	型号	数量	单位
1	实训桌	1500mm×650mm×750mm	1	张
2	实训台	1500mm×220mm×1000mm	1	台
3	PLC主机模块	三菱FX1S-20MR	1	块
4	电源模块	AC220V交流电压、DC24V直流电压	1	块
5	继电器控制模块		1	块
6	PLC控制按钮模块		1	块
7	静音无油空气压缩机	电机功率：750W公称容量24L；额定输出气压0.8Mpa	1	台
8	单作用缸	QGX25ⅹ100	1	只
9	双作用缸	QGX25ⅹ100	2	只
10	旋转气缸	（透明）	1	只
11	三联件	AC2000	1	只
12	减压阀（带压力表）	AR2000	1	只
13	手动换向阀	H210—08	2	只
14	单电磁换向阀（二位三通）常开	3V210-8	1	只
15	单电磁换向阀（二位三通）常闭	3V210-8	1	只
16	单电磁换向阀（二位五通）	4V210-8	2	只
17	双电磁换向阀（二位五通）	4V220-8	1	只
18	双电磁换向阀（三位五通）	4V230-8	1	只
19	单气换向阀（二位五通）	4A210—08	2	只
20	双气换向阀（二位五通）	4A220—08	2	只
21	行程阀（机控）	MOV—2	1	只
22	行程阀（按钮）	MOV—3	1	只
23	行程阀（按钮带锁）	MOV—3A	1	只
24	或门型梭阀	KV—08	2	只
25	快速排气阀	QE—02	2	只
26	单向节流阀	ASC-08	2	只
27	单向节流阀（装在缸体上）	JSC601	7	只
28	单向阀	1/4	2	只
29	顺序阀	（透明）	1	只
30	气容		1	只
31	消声器	1/8	2	只
32	消声器	2/8	1	只
33	三通（T型三通）	Ø 6	6	只
34	三通（Y型减径三通）	Ø 8—Ø 6	1	只
35	四通	Ø 6	4	只
36	气管	PU6ⅹ4	20	米
37	磁性开关		4	只
38	编程电缆（适配器）	三菱	1	条
39	实验导线	茂育	1	包
40	工具箱	茂育	1	个
41	内六角扳手	茂育	3	把
42	螺丝刀	茂育	2	把
43	剪刀	茂育	1	把
44	活动板手	茂育	1	把
45	尖嘴钳	茂育	1	把
46	气孔塞头	Ø 6	10	只
47	气动实训说明书	茂育	1	册
48	三菱PLC编程软件、程序软件	光盘	1	盘

友情提示：
1、设备验收：各采购单位收货时请检查气动PLC控制实训设备的货品外观，核实的本设备及配件，拒收处于受损状态的气动PLC控制实训设备；
2、设备质保：茂育将为各采购单位提供气动PLC控制实训设备说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对气动PLC控制实训设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致气动PLC控制实训设备的选型错误或购设备数量错误，造成气动PLC控制实训设备的退换货要求，将不被接受；
4、设备货期：气动PLC控制实训设备发货期为参考值，如您需要了解气动PLC控制实训设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对气动PLC控制实训设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关气动PLC控制实训设备的技术咨询。
