气动与传感器综合实验装置,气动与传感器综合实验设备,气动与传感器综合实验台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYYA-15A

[产品名称]：气动与传感器综合实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

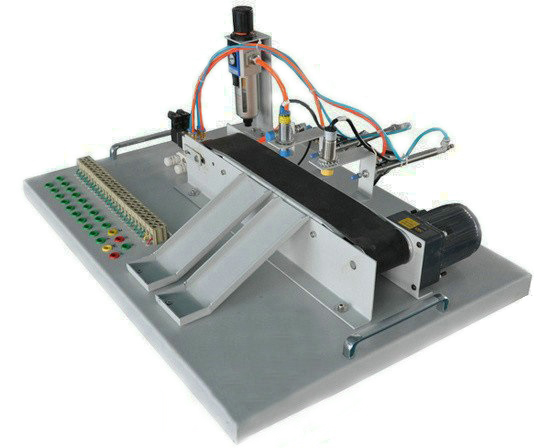

MYYA-15A 气动与传感器综合实验装置

一、产品特点：
1.气动与传感器综合实验装置,气动与传感器综合实验设备,气动与传感器综合实验台由底板、气动部分、物料传送机构、料槽及电气控制等组成。气动部分由电磁阀和气缸组成，物料传送部分由电机和同步传送带组成。
2.电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、电容传感器、电感传感器、磁性传感器等组成。
3.通过传感器信号采集，PLC编程，对交流电机、电磁阀、进行较复杂的开关量控制、置控制、时序逻辑控制，实现对传送带上的物料进行定位、辨识、分类。
二、技术参数：
1.输入电源：单相三线~220V±10% 50Hz
2.气源：0.2Mpa~0.55Mpa
3.工作环境：温度-10℃~+40℃相对湿度≤85%（25℃）海拔<4000m
4.装置容量：<0.5KW
5.外形尺寸：710mm X 500mm X 200mm
三、装置组成：
1.装置结构有底板结构、传送机构，分拣结构组成
2.气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成，
3.物料传送部分由单相交流电机及减速器和同步带组成
4.传感器有电容传感器、电感传感器、磁性传感器等组成
四、技术性能
1.输入电源：三相四线电源，输入时指示灯亮。
2.电源输出：有漏电型保护器、过载、短路保护装置。
A.三相四线380V输出，由三只电压表指示输出电压
B.～220V通过安全插座输出
C.+24V/2A直流稳压输出（数显）
D.+5V/1A直流稳压输出（数显）
E.±12V/1A直流稳压输出（根据装置需求而定）
3.PLC可编程控制器：
品牌、型号：三菱FX1N40-40mR（输入24点，输出16点）
4.重量：100Kg
5.外形尺寸：168×75×150 cm3
五、基本实训项目
一）PLC控制部分
1）与、或、非逻辑功能测试
2）定时器、计数器功能测试
3）跳转、分支功能训练
4）移位寄存器测试
5）数据处理功能训练
6）微分、位操作测试
7）交通信号灯PLC自动控制
8）搅拌器的PLC自动控制
9）LED数码官显示PLC自动控制（实物）
10）四层电梯的PLC自动控制（实物）
11）加工中心刀具库选择控制（实物）
12）艺术彩灯造型的PLC控制
13）电机的自动控制（实物）
14）步进电机的PLC控制（实物）
15）模拟电视发射塔实验
16）自动送料装车系统控制
17）自动售
18）自动成型训练货机
19）水塔自动供水控制系统
20）邮件自动分拣
21）自动洗衣机控制系统模拟训练
22）电镀过程控制
23）机械手的控制实训
23）三相鼠笼式异步电动机点动控制和自锁控制(实物)
24）三相鼠笼式异步电动机联动正反转控制(实物)
25）三相鼠笼式异步电动机带延时正反转控制(实物)
26）三相鼠笼式异步电动机Y/△转换起动控制(实物)
27）MSGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
28）针对实验项目的具体要求，学生自行编辑组态棒图进行实验。
二）单片机部分
1.存储器块清零
2.二进制到BCD码转换
3.二进制到ASCII码转换
4.程序跳转表
5.内存块移动
6.数据排序
7.P1口输入、输出实验
8.继电器控制实验
9.用74LS244读入数据
10.用74LS273输出数据
11.串行数据转换并行数据
12.并行数据转换串行数据
13.PWM转换电压实验
14.音频控制实验
15.8255输入、输出实验
16.8155输入、输出实验
17.5LED静态串行显示实验
18.6LED动态扫描显示实验
19.查询式键盘实验
20.阵列式键盘实验
21.计数器实验
22.定时器实验
23.8253定时器实验
24.外部中断实验
25.串行口通讯实验
26.ADC0809模数转换实验
27.DAC0832数模转换实验
28.MC14433模数转换实验
29.EEPROM外部数据程序存储器实验
30.SRAM外部数据存储器扩展实验
31.93C46串行EEPROM数据读写实验
32.电子时钟实验
33.电子琴模拟实验
34.打印机控制实验
35.汽车转弯信号灯控制实验
36.温度传感器温度控制实验
37.温度过程控制模拟实验
38.五相步进电机模拟实验
39.计算器实验
40.数字频率计实验
41.V/F转换实验
42.F/V转换实验
43.LED点阵显示实验
44.字符液晶显示屏控制实验
45.8279键盘扫描显示实验
46.看门狗实验
47.8251串行口扩展通讯实验
48.I2C总线读写实验
49.RS232转RS485实验
50.USB接口实验
51.十字路口交通灯控制实验
52.五功能逻辑笔实验
53.直流电机驱动调速实验（实物）
54.步进电机驱动实验（实物）
55.IC卡读写实验
56.实时时钟/日历控制实验
57.语音芯片控制实验
58.单片机与CPLD实验
59.8051与PC机串行口通讯实验
60.Flash Rom外部程序存储器实验
61.多功能密码锁实验
六、配置清单（1台）

名称	型号	数量	单位
PLC主机	FX1N-40MR	1	台
三菱通讯电缆	SC-09	1	条
PLC实训挂箱（面板为整块敷铜板经特殊工艺加工能而成，因而连线少，接触可靠，故障率低，美观大方，后盖用工程塑料注塑一次成型，工艺先进）	交通信号灯的PLC控制	1	块
	搅拌器的PLC自动控制	1	块
	LED数码管PLC控制	1	块
	四层电梯的PLC控制	1	块
	加工中心刀具库选择控制	1	块
	艺术彩灯的PLC控制	1	块
	电机的自动控制	1	块
	步进电机的PLC控制	1	块
	基础实验	1	块
	水塔自动控制	1	块
	洗衣机自动控制	1	块
	邮件分检系统	1	块
	自动售货机	1	块
	自动成型系统	1	块
	模拟电视发射塔	1	块
	自动送料装车系统	1	块
	电镀自控系统	1	块
	交流接触器实验挂箱（1）	1	块
单片机实训挂箱（面板为整块敷铜板经特殊工艺加工能而成，因而连线少，接触可靠，故障率低，美观大方，后盖用工程塑料注塑一次成型，工艺先进）	单片机实验挂箱1	1	块
	单片机实验挂箱2	1	块
	单片机实验挂箱3	1	块
	单片机实验挂箱4	1	块
	单片机实验挂箱5	1	块
	单片机实验挂箱6	1	块
	单片机实验挂箱7	1	块
	单片机实验挂箱8	1	块
电机	380V 180W 双速电机	1	台
软件	仿真教学软件	1	套
	工控组态软件
	演示板原程序及三菱编程软件
	单片机演示源程序
	单片机仿真软件
实训桌	实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁）。	1	套
实验屏	控制屏为铁质双层亚光密纹喷塑结构，铝质面板
机械手		1	台
说明书	PLC实验指导上册	1	册
	PLC实验指导下册	1	册
	单片机实验指导
PLC连接线	红色100CM Φ3	60	条
	黑色100CM Φ3	2	条
	系统排线 50P	1	条
	黄色（短线）20CM Φ3	15	条
	蓝色（短线）20CM Φ3	15	条
	黑色（短线）20CM Φ3	15	条
单片机连接线	8P排线	4	条
	9P D型3米串口线	1	条
	25P D型并行口线	1	条
	仿真器USB线	1	条
	CPLD并行下载线	1	条
网线	每张桌子	4	米

友情提示：
1、设备验收：各采购单位收货时请检查气动与传感器综合实验装置的货品外观，核实的本设备及配件，拒收处于受损状态的气动与传感器综合实验装置；
2、设备质保：茂育将为各采购单位提供气动与传感器综合实验装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对气动与传感器综合实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致气动与传感器综合实验装置的选型错误或购设备数量错误，造成气动与传感器综合实验装置的退换货要求，将不被接受；
4、设备货期：气动与传感器综合实验装置发货期为参考值，如您需要了解气动与传感器综合实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对气动与传感器综合实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关气动与传感器综合实验装置的技术咨询。
