液压挖掘机控制教学实验台,液压挖掘机控制教学实验装置,液压挖掘机控制教学实验设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

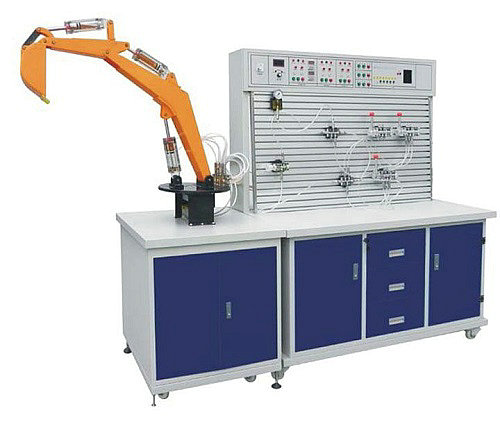

液压挖掘机控制教学实验台,液压挖掘机控制教学实验装置,液压挖掘机控制教学实验设备采用PLC作为实验台电控系统的主控器，可以快速组合所设计的液路和电路，并进行多种常规的液压回路实验，液压挖掘机实验台增加了可模拟真实挖掘机工作装置各种动作。是大专院校理想的实验设备。
一、主要特点：
1）液压挖掘机控制教学实验台是将液压挖掘机的结构原理能够搬到课堂上学习的一种现代化教学产品，挖掘机机身采用进口有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。
2）柜体采用1MM 厚的SPCC 冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
柜体装有四个万向轮，方便设备的搬运与拆卸。
3）柜体装有四个万向轮，方便设备的搬运与拆卸.
4）控制方式：（1）继电器控制，（2）PLC控制使用三菱FX1S－20MR
二、学习目的：
1) 了解挖掘机的基本结构
2) 了解挖掘机的传动系统
3) 学习挖掘机的液压系统
4) 学习挖掘机的手动控制原理
5) 学习挖掘机的自动控制原理
三、基本参数：
1.实验台外形尺寸：1500×700×1800mm(长×宽×高)
2.演示台外形尺寸:700×700×1330mm(长×宽×高)
3.电源：220V 50Hz (市电)
4.液压实验泵站500×350×300mm(长×宽×高)
5.工作电源：AC：220V 永磁调速电机,调速范围：0-1500转/分
6.安全限速范围：1-1500转/分 液压泵工作时离液压台1.5m远处噪声≤58dB
7.演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)
8.液压泵工作时离液压台1.5m远处噪声≤58dB。
四、进行实验内容：
1.挖掘机八个的动作原理
1）降大臂
2）降小臂
3）收铲斗
4）开小臂
5）收小臂
6）向左旋转
7）向右旋转
2.液压传动的基本回路实验
1）用换向阀的换向回路
2）用“O”型机能换向阀的闭锁回路
3）用液控单向阀的闭锁回路
4）压力调定回路
5）二级压力回路
6）用减压阀的减压回路
7）用增压缸的增压回路
8）用换向阀的卸载回路
9）进油节流调速回路
10）回油节流调速回路
11）调速齿轮泵调速回路
12）调速齿轮泵和调速阀的复合调速回路
13）流量阀短接的速度换接回路
14）二次进给回路
15）用顺序阀的顺序动作回路
16）用压力继电器的顺序动作回路
17）用电器行程开关的顺序动作回路
18）用行程阀的顺序动作回路
友情提示：
1、设备验收：各采购单位收货时请检查液压挖掘机控制教学实验台的货品外观，核实的本设备及配件，拒收处于受损状态的液压挖掘机控制教学实验台；
2、设备质保：茂育将为各采购单位提供液压挖掘机控制教学实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对液压挖掘机控制教学实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致液压挖掘机控制教学实验台的选型错误或购设备数量错误，造成液压挖掘机控制教学实验台的退换货要求，将不被接受；
4、设备货期：液压挖掘机控制教学实验台发货期为参考值，如您需要了解液压挖掘机控制教学实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对液压挖掘机控制教学实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关液压挖掘机控制教学实验台的技术咨询。
