工程液压气动PLC综合控制实验台,工程液压气动PLC综合控制实验装置,工程液压气动PLC综合控制实验设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYYA-17C

[产品名称]：工程液压气动PLC综合控制实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

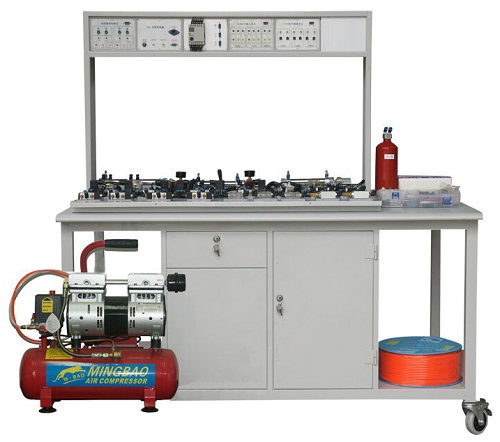

MYYA-17C 工程液压气动PLC综合控制实验台

一、产品概述：
工程液压气动PLC综合控制实验台,工程液压气动PLC综合控制实验装置,工程液压气动PLC综合控制实验设备是根据高校机电一体化对气、电、液控制的教学大纲要求，采用了开放型综合实验台结构，实验时、可以让学生直观、感性地进行对比并了解电、液各自具有的特点、特色、及优缺点等。培养学生的动手能力、设计能力、综合运用能力以及创新能力。
液压实验元件主要采用北京华德液压、天津天二液压产品。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。同时，配备独立的继电器控制单元进行电气控制，简单实用。
二、产品特点：
1.采用了钢质喷塑实验桌、高耐磨的桌面板。整个实验台结构合理，造型美观。
2.采用了标准工业液压元件，各液压元件采用北京华德、天津天二、科宇达等工业液压知名品牌产品。通过铝合金元件过渡底板进行水平安装，使用安全可靠，贴近工业化。
3.采用了实验专用“T”型铝合金槽板，及“T”型专用螺母安装固定，液压元件可在铝合金槽板中随意定位安装，特别适宜于工业液压元件的液压回路的装拆实验。在“T”型铝合金槽板下方配有油槽，如学生在实验过程中有油液溢出将直接流到油槽不会污染实验台，保证实验过程的清洁干净。
4.适应性强：能满足各类院校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合，可根据院校不同实验所需添加液压元器件增强实验台功能，对于新增工业液压元件，本实验台均可兼容。
5.直观性强：本实验台采用高压尼龙管，与通用工业高压油胶管相比，本公司的高压尼龙管采用白色半透明状，这样系统工作原理清晰，易于学生在实验时观察油液的流动方向，更好的掌握实验所学知道。并且高压油胶管有标准长度，不能按所需长度截取连接，油胶管管径较粗弯曲半径大。而高压尼龙管管径较小易于弯曲，且长度可自由控制。
6.良好的密封性能：采用本公司自行研发设计的快速闭锁接头，该接头仿通用接头标准设计生产，采用螺纹连接夹紧油管。与通用接头相比具有结构美观，操作简单，夹紧力大，连接性能好，密封性能好，同时能承受较大压力，不漏油，工作稳定。如使用方在实验设备中增加其他液压元器件均可使用。适用于学生做性能，原理结构实验。
7.优良的供油系统：采用专用工业液压实验泵站，而且电机速度控制系统内部具有安全限速功能，可以对输出的最高速度进行限制。并且配有油路压力调定功能，可以调定输出压力油的安全工作压力。泵站配有多路压力油输出及回油，可同时对多路液压回路进行供油回油。并采用闭锁式快速接头，以利于快速接通或封闭油路。
8.元件固定板表面采用印刷，与元器件一一对应，便于学生了解实验台所有的元器件，并能迅速找到所需的元器件。
9.元器件的铝合金过渡底板采用了打标技术，直接在铝合金表面雕刻出元器件名字及表示油口的字母，使学生能更快更好的组装实验回路。利用此套实验设备可独立地进行液压控制相应的基本回路及其应用实验，同时，也可综合地进行相互配合的实验：如实现电-液控制。本实验台安全性高、实用性强。一张实验桌可供多位学生进行液压综合实验，优化共享资源，提高产品的性能价格比。操作面积大，操作方便，美观大方，坚固耐用。
三、技术参数：
1.外接电源：220V 50Hz
2.PLC可编程序控制器：日本三菱FX1s-14MR，8输入，6输出（继电器输出方式）
3.空气压缩机（基本配置小型）：电源AC220V，电机功率放大器360W
4.油泵电机：Z-400直流电动机，功率400W,配专用稳压直流电机调速器，调速范围0-2000RMP
5.演示实验油路液流要求压力仅需0.2-6Mpa(油泵最高压力：Pmax＝7Mpa)
6.液压泵站：电源：AC220/380V，电机功率： 1.5KW，容积：25L ，电机调速范围：0-1420/分，安全限速范围：1000-1420/分，油泵输出最高工作压力：7MPa，液压泵工作时离液压台1.5m远处噪声≤58dB。

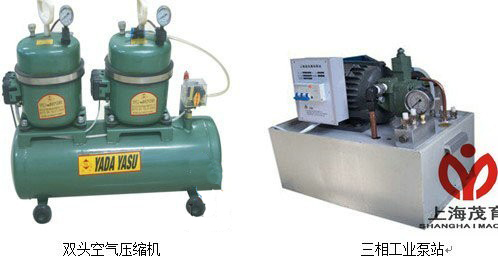

四、功能简介：空气压缩机：电源：AC 220V 50HZ 电机功率：2×175w，转速：2880r/min 气罐容量：18L ，气罐压力：1Mpa 气罐重量：19Kg

三相工业泵站：
1.工作电源：AC：380V 电机功率：电机功率：1.5KW
2.电机调速范围： 0-1420转/分安全限速范围：1000-1420转/分
3.油泵输出最高工作压力：7MPa    安全压力设定范围：0.2–7MPa
4.液压泵工作时离液压台1.5m远处噪声≤58dB
5.PLC交直流电源：
1）输入电压：AC 220V 50HZ
2）输出：DC 24V/2A   AC 220V（220V输出用于本公司液压产品中电磁阀的控制）
6.PLC可编程控制器：采用日本三菱FX1s-14MR，型可编程控制器。
7.PLC电气输入单元：PLC电气输入单元的控制分为三个独立的控制部分：控制组一、控制组二和扩展控制。对应的分别控制输出：电磁阀组一、电磁阀组二和电磁阀组三。
8.继电器控制单元：继电器控制单元其功能和PLC电气控制系统的基本控制功能相同，两组功能相同且独立的控制信号分别控制相应的电磁阀组。继电器单元，在使用时，只需将直流电源接入，输入、输出接到相应的位置上，即可9、进行控制操作（要确保线路连接正确）。并附加一块继电器触点转换模块，可以对触点开关信号进行转换机扩展。
9.PLC电气输出单元：PLC电气输出单元，它由二部分组成，由直流电压单元（DC 24V）供给电源。使用时通过连接线将各部分连接起来。
五、基本配置：

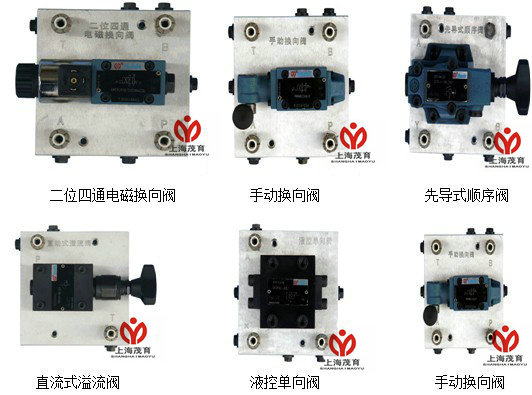

1、液压元器件配备：（固定在元件配置板上）专用泵站，压力表，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，二位四通电磁换向阀，二位三通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“Y”型三位四通电磁换向阀，压力继电器，行程开关等。

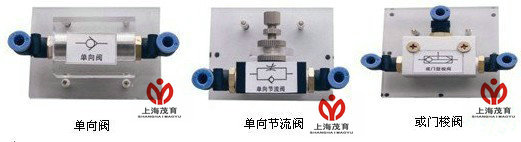

2、气动元器件配备：（固定在元件配置板上）空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。

3、电气模块：1）交直流22V/24V（3A）电源单元；2）PLC可编程序控制器；3）PLC电气控制输入单元；4）PLC电气控制输出单元；5）继电器控制单元。
4、附件：菲力格-300 专业工具配件箱
六、基本实验：
一）液压实验
1.用手动换向阀的换向回 2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路 4.二级节流缓冲回路
5.压力调定回路 6.单级调压回路
7.二级压力回路 8.用减压阀的减压回路
9.二级减压回路 10.用顺序阀的平衡回路
11.进油节流调速回路 12.回油节流调速回路
13.用节流阀的旁路节流调速回路 14.用调速阀的旁路节流调速回路
15.变量泵调速回路 16.变量泵的调速阀的复合调速回路
17.流量阀短接的速速换接回路 18.两调速阀串联的速度换接回路
19.两调速阀并联的速度换接回路 20.双向进给回路
21.行程开关的减速回路 22.用压力继电器的顺序动作回路
23.用行程开关的顺序动作回路 24.并联调速阀的同步回路
二）气动实验
1.单作用气缸的换向回路 2.双作用气缸的换向回路
3.单作用气缸速度控制回路 4.双作用气缸的调速回路
5.双作用气缸双向调速回路 6.速度换接回路
7.缓冲回路 8.二次压力控制回路
9.高低压转换回路 10.计数回路
11.延时回路 12.过载保护回路
13.互锁回路 14.单缸单往复控制回路
15.单缸连续往复动作回路 16.直线缸，旋转缸顺序动作回路
17.多缸顺序动作回路 18.双缸同步动作回路
19.四缸联动回路 20.卸荷回路
21.或门型梭阀的应用回路 22.快速排气阀应用回路
七、配置清单：
1、液压部分：

序号	分类	项目	规格型号	配置数量
1		泵站（定量泵或变量泵）		1台
2	实验台	实验桌	茂育	1张
3		实验支架	茂育	1台
4		元件固定配置板	茂育	3长
5		油管放油筒	茂育	1套
6		有机透明防护罩	茂育	1套
7		配置板元件拆装支架	茂育	1长1短
8	液压组合元件	双作用油缸（带行程撞块）	Φ40/22-150LB	2只
9		节流阀（直动式）	DV12-1-10/2	2只
10		单向阀	S10A	2只
11		液控单向阀	SV10PA1-30	2只
12		溢流阀（直动式）	DBDH6P/10MPa	1只
13		先导式溢流阀	DB10-1-30/100	1只
14		先导式单向顺序阀	DZ10-1-30B/210Y	1只
15		单向调速阀	2FRM5-30/15Q	2只
16		先导式单向减压阀	DR10-1-30B/100Y	1只
17		二位三通电磁换向阀	3WE6A61/CG24	1只
18		二位四通电磁换向阀	4WE6C-61/CG24	2只
19		三位四通电磁换向阀（O）	4WE6E61B/ CG24N9Z5L 5L	1只
20		三位四通电磁换向阀（Y）	4WE6J61B/EG24	1只
21		二位四通手动换向阀	4WMM6C50F	1只
22		压力继电器	HED40A10/10MPa	1只
23		耐震压力表（10MPa）		3只
24		行程开关（常开）		4只
25		四通		3只
26	附件	纸巾		4包
27		油槽		1个
28		高压尼龙管	PA12 f8	1盘
29		油盘（虑油网）		1个
30		工业专用液压油		20Kg
31	电器控制	直流电源单元		1个
32		继电器控制单元		1个
33		继电器触点转换模块		1个
34		PLC编程器控制单元		1个
35		PLC输入单元		1个
36		PLC输出单元		1个
37		220V电源线		1根
38		单元电器连接电缆		3根
39		电器单元电源连接电缆		1根
40		继电器触点转换连接线		6根
41		电磁阀通用连接线		3根
42		压力继电器插头线		1根
43		编程通讯电缆（适配器）		1根
44	工具配件盒	专用工具配件箱 300×200×62	菲力格-300	1只
45		螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字) 剪刀、活动扳手150×19、250×30，尖嘴钳、卷笔刀、内六角扳手M4、M5、M6、M10、M12、镊子、高压接头扳手2只、油性记号笔、		各1只
46		尼龙管接头20只、铝封头20只、防尘塞头20只、铝槽T形螺母30只、油管深度定位塞4只,内六角螺丝M6×15=20枚M6×25=20枚M6×35=20枚各密封圈1袋（O型圈15×f2.4= 20只、12×f2.4=20只、f10红垫圈20只、f10组合垫片20只、及各种密封圈）		1套
47		塑料零件盒、接头圆螺母50只、接头塑料牙套120只		1套
48	资料	液压实验指导书	本公司设计制造	2册
49	资料	PLC编程软件及应用程序光盘		1张

2、气动部分：

序号	分类	项目	型号规格	数量	备注
1	气源	静音空气压缩机	WY5.2—双头	1只	220V 175W×2 18L 1.0Mpa
3		三联件	AC2000三联件	1只	装在台上
4		气容		1只	装在台上
5		元件固定配置板		1块
6	铝底板弹性卡装组合元件	单作用缸	QGX25×100	1只
7		双作用缸	QGX25×100	2只
8		微动行程开关（含连接电缆插头）		4只	装在双作用缸上
9		旋转气缸	本公司设计制造	1只	透明元件
10		单向节流阀	JSC601	7只	装在各种气缸体上
11		减压阀（带压力表）	AR2000	1只
12		手动换向阀	4H210-08	1只
13		单电磁换向阀（二位五通）-配连接线	4V210-08（DC24V）	2只
14		双电磁换向阀（二位五通）-配连接线	4V220-08（DC24V）	1只
15		双电磁换向阀（三位五通）-配连接线	4V230-08（DC24V）	1只
16		单气控换向阀（二位五通）-配连接线	4A210-08	2只
17		双气控换向阀（二位五通）-配连接线	4A220-08	2只
18		顺序阀	本公司设计制造	2只	透明元件
19		机控行程阀	MOV-2	2只	其中一只装在单作用气缸上
20		按钮行程阀	MOV-3A	1只
21		或门型梭阀	本公司设计制造	2只	透明元件
22		快速排气阀		2只
23		单向阀	本公司设计制造	2只	透明元件
24		单向节流阀	RE-02	2只
25	电器控制	PLC直流电源单元（DC：24V）		1只	装在台上AC:220V/DC:24V
26		PLC编程器控制单元	可根据用户要求配置	1只	装在台上，
27		PLC电器输入单元		1只	装在台上
28		PLC电器输出单元		1只	装在台上输出:DC24V
29		继电器控制输出单元		1只	装在台上输出:DC24V
30		单元电器连接电缆		4条	其中电源连接2条
31		220V电源线		1条
32		墙壁插座	（四位250V、10A）	1只
33		PLC编程通讯电缆	可根据用户要求配置	1条
34	工具配件盒	专用工具配件盒	300×200×62 mm	1个	菲力格F-300
35		一字、十字螺丝刀	Ø3× 70mm	各一把
36		一字、十字螺丝刀	Ø6×100mm	各一把
37		内六角扳手	M4、M5 、M6	各一把
38		活动扳手	150×19	1把
39		尖嘴钳		1把
40		剪刀		1把
41		三通及L形支架（T型三通）	Ø6	6只
42		五通及L形支架	Ø6	4只
43		气孔塞头	Ø6	25只
45		内六角螺丝M6×15=20只 M6×25=20只铝槽T形螺母 30只	M6	1套
46		Y型减径三通Ø8-2×Ø6 1只（气泵上）生料带1个、保险丝2.5A 5只微动行程开关（配件）2只气泵电源开关 1只 601-Ø6、602-Ø6弯接头各2只		1套
47	耗材	气管	PU气管6×4	1卷	100米
48	资料	实验指导书		2册
49	资料	编程软件光盘	编程软件及程序	1碟
50	选购件	计算机及电脑桌（自配）	* 根据客户需求	1套	订购时，需合同另行注明

友情提示：
1、设备验收：各采购单位收货时请检查工程液压气动PLC综合控制实验台的货品外观，核实的本设备及配件，拒收处于受损状态的工程液压气动PLC综合控制实验台；
2、设备质保：茂育将为各采购单位提供工程液压气动PLC综合控制实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对工程液压气动PLC综合控制实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致工程液压气动PLC综合控制实验台的选型错误或购设备数量错误，造成工程液压气动PLC综合控制实验台的退换货要求，将不被接受；
4、设备货期：工程液压气动PLC综合控制实验台发货期为参考值，如您需要了解工程液压气动PLC综合控制实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对工程液压气动PLC综合控制实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关工程液压气动PLC综合控制实验台的技术咨询。
