柴油发动机实验台,柴油发动机实验装置,柴油发动机实验设备采用电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理。

[规格型号]：MYQ-33

[产品名称]：柴油发动机实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

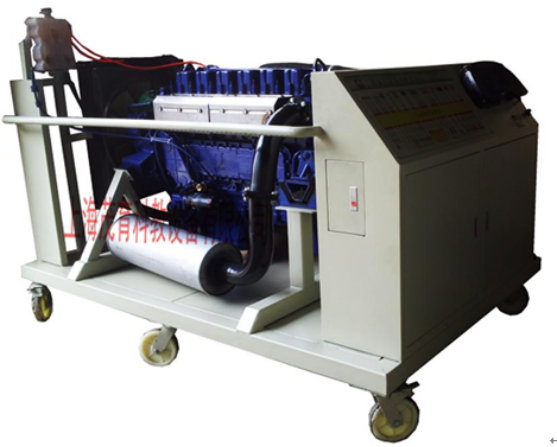

MYQ-33 柴油发动机实验台（康明斯）

一、产品概述：
柴油发动机实验台,柴油发动机实验装置,柴油发动机实验设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
型号：六缸共轨柴油发动机（可选：康明斯、维柴、玉柴、锡柴）
二、功能特点：
1、真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程；
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理；
3、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
4、实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化；
5、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能；
6、实训台配备有油门控制装置，可方便对发动机加速减速；
7、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置；
8、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等；
9、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1500×1000×1700mm(长×宽×高)；
2、工作电源：直流12V；
3、燃油标号：依发动机型号；
4、油箱容积：10L；
5、工作温度：-40℃～+50℃；
6、颜色：7032；
7、钢管：40*40*3mm；
8、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：120*80mm。
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	组合仪表	茂育配套	套	1
3	发动机控制电脑(ECU)	全新	台	1
4	诊断座	OBDⅡ	个	1
5	点火开关	茂育配套	个	1
6	电控高压共轨柴油发动机总成	原车翻新	套	1
7	燃油箱	10L	个	1
8	油门控制装置	茂育配套	套	1
9	进、排气管	茂育配套	套	1
10	水箱(含保护罩)	茂育配套	套	1
11	冷却电子风扇	12V，80W	个	2
12	空气滤清器及进气管	原车	套	1
13	蓄电池	12V 80Ah	台	1
14	继电器	含：主继电器、起动继电器、冷却风扇继电器、预热继电器等	套	1
15	保险丝盒	茂育	个	1
16	电源总开关	50A	个	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置	茂育配套	套	1
19	设备教师手册	茂育配套	套	1
20	设备合格证、保修卡	茂育配套	套	1

友情提示：
1、设备验收：各采购单位收货时请检查柴油发动机实验台的货品外观，核实的本设备及配件，拒收处于受损状态的柴油发动机实验台；
2、设备质保：茂育将为各采购单位提供柴油发动机实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对柴油发动机实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致柴油发动机实验台的选型错误或购设备数量错误，造成柴油发动机实验台的退换货要求，将不被接受；
4、设备货期：柴油发动机实验台发货期为参考值，如您需要了解柴油发动机实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对柴油发动机实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关柴油发动机实验台的技术咨询。
