收获机电器实验台,收获机电器实验装置,收获机电器实验设备以4LZ-8B1收割机整车电器实物为基础，能够充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统的组成结构和工作过程。能够满足收获机培训期间对整车电器理论和维修实训的教学需要。

[规格型号]：MY-9023

[产品名称]：收获机电器实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

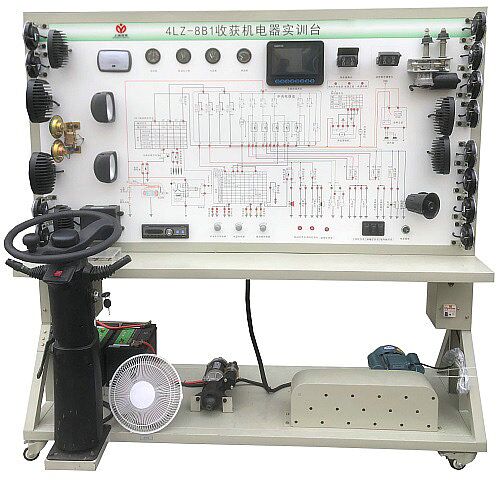

MY-9023 收获机电器实验台

收获机电器实验台,收获机电器实验装置,收获机电器实验设备以4LZ-8B1收割机整车电器实物为基础，能够充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统的组成结构和工作过程。能够满足收获机培训期间对整车电器理论和维修实训的教学需要。
一、产品功能
1.真实可运行的整车电器系统，充分展示整车电器系统的组成结构。
接通电源后，操纵示教板上的各种电器开关、按钮、仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统，能够真实演示其工作过程。
2.设备面板要耐创击、耐污染、防火、防潮，表面要求喷涂底漆处理；面板上需要打印有永不褪色的彩色电路图。
3.面板上安装检测端子，能够直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
二、技术规格：
1.动力电源：三相四线(或三相五线)380V±10% 50Hz
2.工作电压：直流24V
3.工作温度：室温
4.三相异步电动机
5.外形尺寸:1740*650*1700mm
三、基本配置：

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关	原车	个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	灯光开关	原车	套	1
11	刹车灯开关	原车	套	1
12	倒车灯开关	原车	套	1
13	危险灯开关	原车	套	1
14	线束	/	套	1
15	雨刮总成	原车	套	1
16	雨刮控制继电器	原车	个	1
17	喇叭	原车	个	2
18	喇叭继电器	原车	个	1
19	起动机总成	原车	台	1
20	发电机总成	原车	台	1
21	三相异步电动机	/	台	1
22	蓄电池	/	台	1
23	保险丝盒	/	个	1
24	电源总开关	50A	个	1
26	故障模拟与排除装置	/	套	1
27	教师手册	/	套	1
28	合格证与保修卡	/	套	1
29	影像系统	原车	套	1
30	音响系统	原车	套	1
31	电子风扇	原车	套	1

友情提示：
1、设备验收：各采购单位收货时请检查收获机电器实验台的货品外观，核实的本设备及配件，拒收处于受损状态的收获机电器实验台；
2、设备质保：茂育将为各采购单位提供收获机电器实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对收获机电器实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致收获机电器实验台的选型错误或购设备数量错误，造成收获机电器实验台的退换货要求，将不被接受；
4、设备货期：收获机电器实验台发货期为参考值，如您需要了解收获机电器实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对收获机电器实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关收获机电器实验台的技术咨询。
