拖拉机仪表系统实训台,拖拉机仪表系统实训装置,拖拉机仪表系统实训设备是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYNJ-21

[产品名称]：拖拉机仪表系统实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

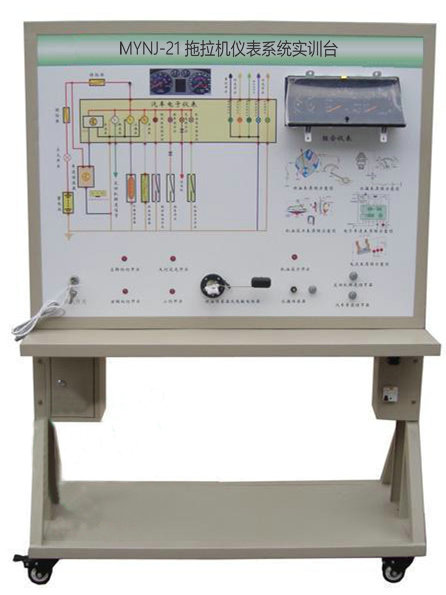

MYNJ-21 拖拉机仪表系统实训台

一、产品简介
拖拉机仪表系统实训台,拖拉机仪表系统实训装置,拖拉机仪表系统实训设备采用750P拖拉机仪表系统实物为基础，充分展示拖拉机仪表系统的组成结构和工作过程。
适用于学校对拖拉机仪表系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的电子仪表系统，充分展示电子仪表系统的组成结构。
操纵与仪表系统相连接的各种传感器、开关，模拟仪表信号源的工作，可真实演示仪表系统的工作过程。
2.面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析电子仪表系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测电子仪表系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功
三、技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图; 面板：12009004mm	套	1
2	点火开关		个	1
3	仪表		套	1
4	控制开关		套	1
5	燃油表传感器及模拟装置		套	1
6	充电指示灯工作模拟		套	1
7	机油压力工作模拟		套	1
8	转向指示灯开关		套	1
9	远光指示灯开关		套	1
10	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
11	故障模拟与排除装置		套	1
12	教师手册		套	1
13	合格证与保修卡		套	1

友情提示：
1、设备验收：各采购单位收货时请检查拖拉机仪表系统实训台的货品外观，核实的本设备及配件，拒收处于受损状态的拖拉机仪表系统实训台；
2、设备质保：茂育将为各采购单位提供拖拉机仪表系统实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对拖拉机仪表系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致拖拉机仪表系统实训台的选型错误或购设备数量错误，造成拖拉机仪表系统实训台的退换货要求，将不被接受；
4、设备货期：拖拉机仪表系统实训台发货期为参考值，如您需要了解拖拉机仪表系统实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对拖拉机仪表系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关拖拉机仪表系统实训台的技术咨询。
