拖拉机灯光仪表系统示教板,农机实验室设备,农机教学设备采用全新750P拖拉机仪表及仪表传感器与外部灯光系统实物为基础，充分展示仪表及仪表传感器与外部灯光系统的组成结构和工作过程。

[规格型号]：MY-NJ08

[产品名称]：拖拉机灯光仪表系统示教板

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

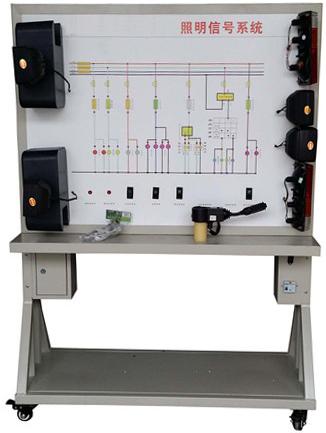

MY-NJ08 拖拉机灯光仪表系统示教板

一、产品简介
拖拉机灯光仪表系统示教板,农机实验室设备,农机教学设备采用全新750P拖拉机仪表及仪表传感器与外部灯光系统实物为基础，充分展示仪表及仪表传感器与外部灯光系统的组成结构和工作过程。
适用于学校对灯光与仪表系统理论和维修实训的教学需要。
本设备满足职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.真实可运行的仪表及仪表传感器与外部灯光系统，充分展示仪表及仪表传感器与外部灯光系统的组成结构。操纵各种灯光与操纵开关，可真实演示仪表与外部灯光系统的工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;学校学员可直观对照电路图和实物，认识和分析灯光与仪表系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测仪表与外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数
1.外形尺寸：1240×600×1700mm(长×宽×高)
2.外接电源：AC 220V±10% 50Hz
3.工作电压：DC 12V
4.工作温度：-40℃～+50℃
5.颜色：7032
6.钢管：40*40*3mm
7.机柜：1.5mm冷板冲压成形，背面设置维修门;
8.移动脚轮：100*60mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图;面板：12009004mm	套	1
2	点火开关		个	1
3	组合开关		套	1
4	左右雾灯		套	1
5	左右前照灯		套	1
6	左右转向灯		套	1
7	左右小灯		套	1
8	左右组合尾灯		套	1
9	牌照灯		套	1
10	灯光开关		套	1
11	危险灯开关		套	1
12	倒车灯开关		套	1
13	刹车灯开关		套	1
14	仪表总成		只	1
15	传感器模拟装置 (转速/车速/水温/燃油)		套	1
16	移动台架(带自锁脚轮装置)	1240×700×1700mm(长×宽×高)	台	1
17	故障模拟与排除装置		套	1

友情提示：
1、设备验收：各采购单位收货时请检查拖拉机灯光仪表系统示教板的货品外观，核实的本设备及配件，拒收处于受损状态的拖拉机灯光仪表系统示教板；
2、设备质保：茂育将为各采购单位提供拖拉机灯光仪表系统示教板说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对拖拉机灯光仪表系统示教板的有偿维修；
3、设备退换货：各采购单位单方面原因导致拖拉机灯光仪表系统示教板的选型错误或购设备数量错误，造成拖拉机灯光仪表系统示教板的退换货要求，将不被接受；
4、设备货期：拖拉机灯光仪表系统示教板发货期为参考值，如您需要了解拖拉机灯光仪表系统示教板的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对拖拉机灯光仪表系统示教板有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关拖拉机灯光仪表系统示教板的技术咨询。
