拖拉机发动机解剖模型,拖拉机发动机解剖教学模型,拖拉机发动机解剖教学设备采用翻新拖拉机柴油发动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示柴油发动机内外部结构和部件的运动情况，适用于柴油发动机原理和机械机构的教学。

[规格型号]：MY-NJ10

[产品名称]：拖拉机发动机解剖模型

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

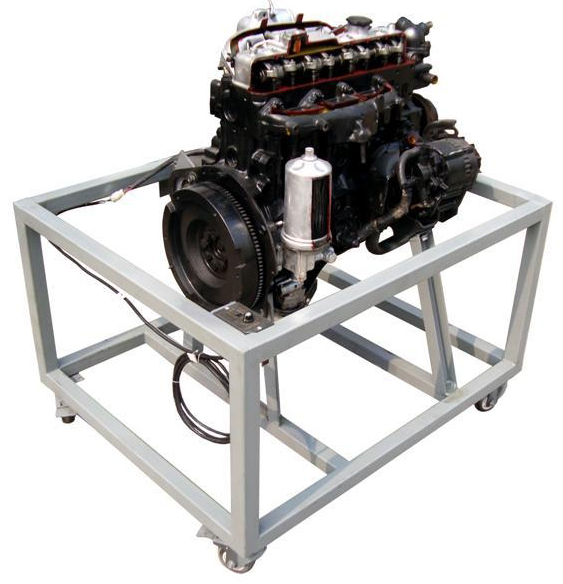

MY-NJ10 拖拉机发动机解剖模型

以上为参数图,以实物为准

一、产品简介
拖拉机发动机解剖模型,拖拉机发动机解剖教学模型,拖拉机发动机解剖教学设备采用翻新拖拉机柴油发动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示柴油发动机内外部结构和部件的运动情况，适用于柴油发动机原理和机械机构的教学。
二、功能特点
1.采用原厂柴油发动机实物总成进行机构切剖，充分展示柴油发动机机构部分的内外结构。
2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。
3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转，真实演示柴油发动机内部机械部件的运动过程。
4.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
5.解剖部位：
1)缸体(活塞与曲轴运行外可观察);
2)气门室盖(凸轮轴运行外可观察);
3)气缸盖(进排气门运行外可观察);
4)进排气歧管与滤清器;
5)发电机与水泵;
6)正时机构(正时机构运行外可观察);
7)高压油泵(驱协机构运行外可观察);
三、技术规格
1.外形尺寸：800×600×1200mm(长×宽×高)
2.动力电源：220V±10% 50Hz
3.单相齿轮减速电机：
4.额定电压：AC 220V 50Hz
5.额定功率：250W
6.额定转速：0-15转/分
7.工作温度：-40℃～+50℃
8.颜色：7032
9.钢管：40*40*3mm
10.移动脚轮：100*50mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	柴油发动机总成	拖拉机	套	1
2	单相齿轮减速电机		台	1
3	漏电保护开关		个	1
4	移动台架(带自锁脚轮装置)	800×600×470mm(长×宽×高)	台	1

友情提示：
1、设备验收：各采购单位收货时请检查拖拉机发动机解剖模型的货品外观，核实的本设备及配件，拒收处于受损状态的拖拉机发动机解剖模型；
2、设备质保：茂育将为各采购单位提供拖拉机发动机解剖模型说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对拖拉机发动机解剖模型的有偿维修；
3、设备退换货：各采购单位单方面原因导致拖拉机发动机解剖模型的选型错误或购设备数量错误，造成拖拉机发动机解剖模型的退换货要求，将不被接受；
4、设备货期：拖拉机发动机解剖模型发货期为参考值，如您需要了解拖拉机发动机解剖模型的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对拖拉机发动机解剖模型有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关拖拉机发动机解剖模型的技术咨询。
