摇臂钻床电气技能实训考核台,摇臂钻床电气技能实训考核设备,摇臂钻床电气技能实训考核装置是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

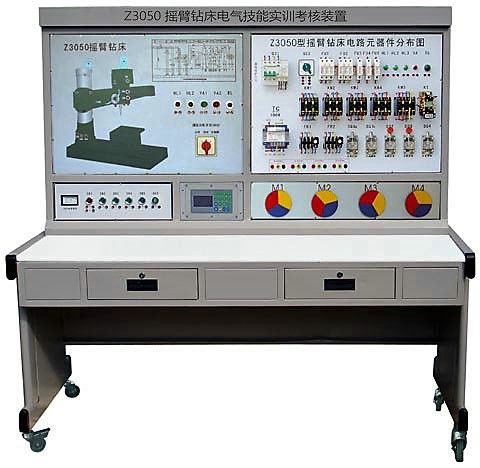

摇臂钻床电气技能实训考核台,摇臂钻床电气技能实训考核设备,摇臂钻床电气技能实训考核装置是职业技术院校的电气、自动化及相关专业等电气控制的教学、考核而研制的，适用于课堂演示、机床电气控制原理性的操作实训。通过本装置的实训，不仅能提高学生的动手能力，而且还克服了以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时，为技能的训练，提供了较理想的设备。
一、技术性能：
1.输入电源：三相四线（～380V±10% 50Hz）
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3.装置容量：＜1KW
4.外形尺寸：约1400mm×720mm×1500mm
二、装置的基本装备：
1.电源控制面板（铝质面板）
1)交流电源（带有漏电保护措施）
提供三相交流电源（380V）
2)人身安全保护体系
屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2.主令控制及图示板（铝质面板）
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
面板上印有Z3050型摇臂钻床示意图，可以直观地看出Z3050型摇臂钻床的外形轮廓。
3.元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，元器件直接安装在面板表面，可以直观的观看它们的动作情况。
4.三相异步电动机
四只380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵电动机、立柱松紧电动机和摇臂升降电动机。
5.故障开关箱：
设有16个开关，其中K1到K16用于故障设置；
6.实验桌：
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。
三、实验项目及主要内容：
1.学生熟悉常用低压电器的机构、原理；
2.在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；
3.提高学生的动手能力的技能操作水平；
4.通过对机床故障排除，完成机床常见故障的排除；
5.可以设置故障点做为维修电工的技能考核台。
四、故障点一览表：
1.全部电机缺一相。
2.冷却泵电机缺一相。
3.主轴电机缺一相。
4.摇臂电机下降时缺一相。
5.液压电机缺一相，控制变压器缺相控制电路失效。
6.变压器缺一相,控制回路失效。
7.控制回路失效。
8.主轴启动失效。
9.主轴能启动外,其它控制均失效。
10.摇臂升降控制失效。
11.摇臂上升控制失效。
12.摇臂下降控制失效。
13.摇臂、主轴箱、立柱松紧控制失效。
14.摇臂、主轴箱、立柱松开控制失效。
15.摇臂、主轴箱、立柱夹紧控制失效。
16.摇臂自动夹紧控制失效。
