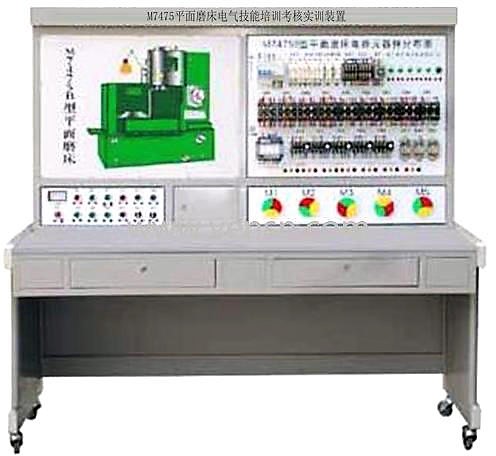

平面磨床电气技能实训考核台,平面磨床电气技能实训考核设备,平面磨床电气技能实训考核装置是上海茂育科教设备有限公司的重点研发产品,如果您有什么需求或建议的话请联系我们,电话:021-56311657,我们将竭诚为您服务!
一、产品概述:
平面磨床电气技能实训考核台,平面磨床电气技能实训考核设备,平面磨床电气技能实训考核装置适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器,因而它可作为社会电工类职业培训中机床电气维修方面的实训设备,同时可作为职业资格培训考核用。通过本装置的实训,不仅能提高学生的动手能力,而且还克服了以往只能在实际设备上进行教学。
二、适用范围:
本装置适用于M7475B平面磨床电气控制的模拟与M7475B平面磨床电气故障排除的技能考核。
三、技术性能:
1.输入电源: 三相四线~380V±10% 50HZ
2.工作环境: 温度-10℃~+40℃,相对湿度<85%(25℃)海拔<4000m
3.装置容量:<1kVA
4.外形尺寸:141cm×72.5cm×153.5cm
四、装置的基本配置:
1.FC-M01电源控制面板(铝质面板)
1)交流电源(带有漏电保护措施)
提供三相交流电源(380V)
2)人身安全保护体系
电压型漏电保护器:当线路出现的漏电时,控制屏内的接触器便立即跳闸,从而切断了电源。
电流型漏电保护装置:控制屏若有漏电现象,当漏电流超过一定值时,即切断电源。
2.FC-M01(铝质面板)
面板上安装有机床的所有主要电器及动作指示灯,机床的所有操作都在这块面板上进行,指示灯用于指示机床相应的动作。
面板上印有M7475B平面磨床示意图,可以很直观地看到该平面磨床的外形轮廓。
3.FC-M03(铁质面板)
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,能直观地看到它们的动作状况。
4.三相异步电动机
3只380V三相鼠笼异步电动机,分别用作砂轮电动机、冷却泵电动机和液压泵电动机。
5.故障开关箱
设有32个开关,其中K1到K24用于故障设置;K25到K31保留;K32用作指示灯开关,它用于设置机床的动作指示。
6.实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体,造型美观大方;设有两个大抽屉,分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
五、实训项目:
1.熟悉常用低压电器的机构、原理
2.通过测量找出线路上的故障点
3.对机床故障的排除
4.设置故障点,作为维修电工的技能考核台
友情提示:
1、设备验收:各采购单位收货时请检查平面磨床电气技能实训考核台的货品外观,核实的本设备及配件,拒收处于受损状态的平面磨床电气技能实训考核台;
2、设备质保:茂育将为各采购单位提供平面磨床电气技能实训考核台说明书内的质保条件和质保期,在质保范围内提供对本实验台的免费维修,超出条件承诺时提供对平面磨床电气技能实训考核台的有偿维修;
3、设备退换货:各采购单位单方面原因导致平面磨床电气技能实训考核台的选型错误或购设备数量错误,造成平面磨床电气技能实训考核台的退换货要求,将不被接受;
4、设备货期:平面磨床电气技能实训考核台发货期为参考值,如您需要了解平面磨床电气技能实训考核台的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对平面磨床电气技能实训考核台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关平面磨床电气技能实训考核台的技术咨询。
