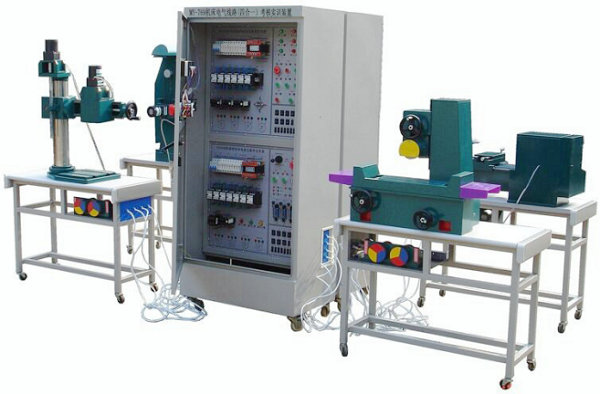

机床电气线路考核实训设备,机床电气线路考核实训装置,机床电气线路考核实训平台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！
机床电气线路考核实训设备,机床电气线路考核实训装置,机床电气线路考核实训平台是为各大、中专院校、职业学校的电气、自动化及相关专业教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习,机床电气实训装置由人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备。
一、基本配置：
1.交流电源（带有漏电保护措施）：提供三相交流电源（380V）
2.人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。
3.机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真；而且有完整线路图，方便查找线路故障。
4.三相异步电动机：实验台装有相应各种电动机。
5.故障开关箱：设有12-20不等个故障开关，在侧面设有备用的故障开关，方便老师自己自由设置机床线路故障，一边适应教学的需要。
6.实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。
二、实验内容：
1.学生熟悉常用低压电器的结构和原理
2.在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。
3.提高学生的动手能力的技能操作水平。
4.通过对机床故障排除，完成机床常见故障的排除
5.可以设置故障点做为维修电工的技能考核台
三、技术性能：
1.输入电源：三相四线制380V交流电源。
2.结构：考核柜为铁质钣金喷塑结构，坚固耐用。
3.工作环境：温度-100-+400C。
4.整机功耗：＜2KW
5.外形尺寸：1350×700×1750㎜（长×宽×高）
四、产品说明：
1.冷却电动机控制：如果车削加工过程中，工艺需要使用冷却液时，可以合上开关QS2，在主轴M1运转情况下，接触器KM2线圈获电吸合，其主触头闭合，冷却泵电动机获电而运行。由电气原理图可知，只有电动机M1启动后，冷却泵电机M2才能启动，当M1停止运行时，M2也自动停止。
2.刀架快速移动电动机的控制：刀架快速移动电动机M3的启动是由按钮SB3来控制，它与接触器KM3组成点动控制环节。将操纵手柄扳倒所需的方向，压下按钮SB3，接触器获电吸合，M3启动，刀架就向指定方向快速移动。
3.照明、信号灯电路分析：控制变压器TC输出110V和220V电压，作为机床照明灯、信号灯的电源。EL为机床的照明灯，由开关SA控制；HL为电源的信号灯。他们分别采用FU和FU3作为短路保护
4.CA6140普通车床故障现象与说明：
1)接触器KM吸合，主轴电动机不运转。
2)冷却泵电动机不运转，继电器KA1吸合。
3)继电器KA2吸合，刀架快速电动机不运转。
4)控制变压器无电源输入，控制电路全部失效。
5)电源指示与照明正常，电动机控制失效。
6)主轴电动机只能点动，无法自锁。
7)主轴、冷却泵电动机不运转，其他正常。
8)刀架电动机不运转，其他正常。
9)冷却泵电动机不运转，其他正常。
10)工作电源指示灯不亮，其他正常。
11)无照明灯，其他正常。
12)电动机无法启动运行，电源指示、照明正常。
