智能空调控制实验实训考核装置,智能空调控制实验实训考核设备,智能空调控制实验实训考核台适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。

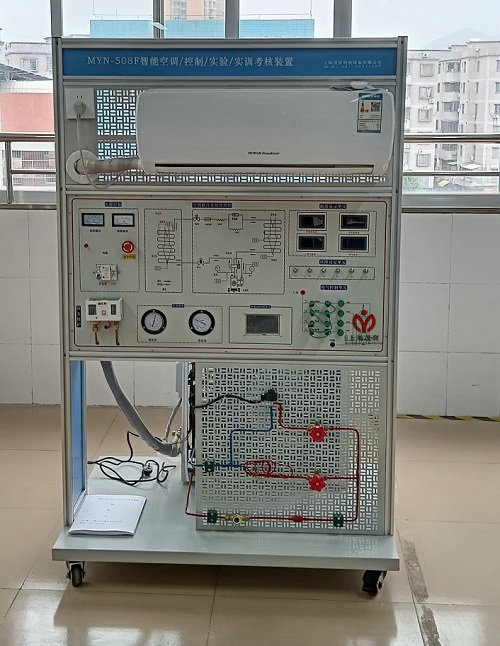

正面图片
智能空调控制实验实训考核装置,智能空调控制实验实训考核设备,智能空调控制实验实训考核台是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
二、技术参数：
1、工作电源：AC220V 50Hz±5%；
2、外形尺寸：1000×800×1800mm；
3、整机功耗：1100W；
4、适用电压范围：160V～253V；
5、最大遥控距离8m，角度90度；
6、噪声：内机37-44dB，外机是55-65dB；
7、环境温度：-5℃—40℃；
8、相对湿度：≤85%（25℃）。
三、装置特点：
1、整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能；
2、装置直观展示了空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个空调系统的实时工作状态一目了然；前面板中间印有电气控制系统原理图，并设有相应测试点；
3、后背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态；
4、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作；
5、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强；
6、制冷系统上设置用手动节流阀，和自动节流装置，可模拟不同环境下的制冷模式，和故障设定；
7、喷绘的制冷系统原理图，结构为铁质板金；
8、空调的主要电气可手动连接，具有很好的动手性,连接线采用专用的D4连接线；
9、★在蒸发器不同压力下，实现压缩机在不同制冷量的测试，具有压缩机过冷/过热自动调节；
10、★改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法，操作调节方式，技术参数调整.；
11、★外部控制模式：可第二次开发成4-20Ma输入模式、0-5V控制模式；
12、动画模式：触摸屏或软件连接模式下：各自己显示执泵或者制冷工作流程状态；
13、动画模式：触摸屏或软件连接模式下:可显示压缩机排气温度、吸气温度、冷凝温度、蒸发温度，可根据温度实时调节机组过冷度。
四、装置的基本装备：
1、电源、仪表控制屏：
控制屏为铝合金立式结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等。
2、交流电源控制单元：
单相三线制220V交流电源供电，交流电压表1只 测量范围０～250V，用于监测电网电压，交流电流表1只,测量范围分别为０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源。
3、制冷系统压力检测单元：
提供2只真空压力表，测量范围分别为--0.1～1.5MPa、-0.1～3.5MPa，用于测量空调。
4、温度检测单元：
提供三位半数字温度表4只，压缩机排气温度、回气温度、冷凝器温度、蒸发器温度，显示不同点的温度变化情况,直观分析空调的故障现象。
5、压力保护装置：
在实验工况中，高压压力过高时保护。低压压力过低时保护压缩机。
6、实训台：
实训桌为铝合金为主体，结构方式：立式，方便操作，侧面为防水耐磨高密度板,结构坚固，造形美观大方；，平台还设有四个万向轮，便于移动和固定，有利于实训室的布局。
7、故障：
提供模拟空调与模拟多个故障打接线点，提供常见的空调电气节电路连接，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路。
四、智能教学流量控制/监控系统：
1、教师端控制系统：（20-55寸一体机自备）
1）可通过通过主服务器连接多达124台的学生电脑，监控学生实验台的网络数据，如全室的124台空调的的各种主要温度如：空调排气温度、吸气温度、蒸发温度、冷凝温度等空调机的工作状态，节流系统的开度.当发现任意一台工作不正常时， 教师可通过老师电脑软件直接修改、控制其中任何一台学生实验台的工作状态,而使空调恢复正常；
2）老师端可监测学生机的空调制冷运行状态、热泵运行状态；
3）当学生实训台的运行主机在实验时出现温度过高状况，老师可以通过上位机软件直接接收是报警信号，在上位机上可以直接修改空调制冷系统的流量控制情况；
4）老师机监控控制软件，可以单独进入每个学机的控制中心，与学生机的控制系统同步控制。
2、学生端：
可通过学生电脑，或者4.3寸触摸屏监控学生本机实验台的网络数据，如温度：空调排气温度、吸气温度、蒸发温度、冷凝温度等空调的的各种主要温度，空调机的工作状态,节流系统的开度.系统由4.3触摸屏显示模块、功能模块、上们机软件3部分组成。
1）通过自动调节提高冷媒流量，可以有效降低压缩机的排气温度，扩大压缩机高效做功区。采用双向电子控制系统，可实现双向热泵功能、冷库控制，空用制冷机组，变频机组、中央空调机组的的节能控制和流量自动调整；
2）上位机软件同时在线同时监控系统的状态。数码管显示器在线显示开度、温度以及故障代码。数码管显示器在线显示开度和温度以及故障代码；
★3）嵌入式主机，采用触摸屏控制,可直接进入系统调节，电压5-36V/50HZ，带开机语音功能，尺寸4.3寸，内存156M,电容式；
4）具有上位机调节和手动调节功能；
5）可自行制冷系统制冷剂流量设定最小开度；
6）自动调节：设备运行时有断电记忆功能，保持当前值不变。确保制冷/热泵/冷库/水机等状态下的阀门开度；
7）开度实时显示：控制对象为最大 5000 开度设定；
8）软件控制，能在线控制系统的温度，读取机组在最佳温度系统制冷冷媒的流量开度数，调整制冷机组的过热度，过冷度。该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中，显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息；
9）可自动制冷系统中冷媒，如： R134A\R22\R410A 等其它冷媒；
10）手动4路实时温度显示：控制器同时检测系统的制冷多点温度，来控制机组过冷/过热度；
11）显示界面上29 路参数控制参数设置/查询：控制器内所有与控制相关的温度参数、时间参数、控制参数、等29个参数都可以调整，以适应制冷/热泵/冷库/水机等设备；
12）6路用户模拟环境数据入设定如下图：在调试中通过软件模拟设定，可模拟制冷主机组在各个温度条件下，阀的开度状态来积累大量数据，从而根据每一个制冷机组的特点来设定的标准开度值。具体参照24路参数设定；
13）多达 8 路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态；
14）曲线显示界面；
15）手动设定；
16）温度和开度可显示查询/设置：控制器所有检测到的温度都可以被查询开度也可以实时查询显示；
17）调节功能：在机组开发和调试阶段，可以通过控制器手动调节功能，取得有效的试验数据；
18）数码管显示器在线显示开度和温度以及故障代码；
19）数码管显示器在线显示开度和温度以及故障代码。
五、主要配置清单表：
| 序号 |
名称 |
名称 |
数量 |
| 1 |
压缩机1P |
|
1套 |
| 2 |
液视镜 |
|
1套 |
| 3 |
冷凝器 |
|
1套 |
| 4 |
蒸发器 |
|
1套 |
| 5 |
风机 |
|
1套 |
| 6 |
高压表 |
面板 |
1套 |
| 7 |
低压表 |
面板 |
1套 |
| 8 |
风机 |
|
1套 |
| 9 |
手动膨胀阀 |
|
1套 |
| 10 |
过滤器 |
3/8 |
1套 |
| 11 |
毛细管 |
|
1套 |
| 12 |
温度表 |
I |
4套 |
| 13 |
老师控制多功能软件 |
|
1套 |
| 14 |
控制模块 |
|
1套 |
| 15 |
制冷量调节控制装置 |
|
1套 |
| 16 |
膨胀阀 |
|
1套 |
| 17 |
通信线 |
全室一套 |
1套 |
六、实训项目：
1、技工基本技能实训；
2、专用工具的基本操作；
3、系统管件焊接；
4、系统的检漏；
5、制冷系统的抽真空与充注制冷剂实训；
6、技能实训设计、安装、调试及检修；
7、室外风机不转,空调压力升高，压力保护动作，整机保护实训；
8、空调器四通阀故障与分析,不能工作在热泵状态；
9、制冷剂少，测与故障分析与排除；
10、毛细管子堵塞的故障现象；
11、空调的安装；
12、空调移机回收实训；
13、空调内风机故障，空调报警的故障码排除；
14、室内传感器故障；
15、管道传感器故障。
