多功能制冷技术实训装置,多功能制冷技术实训设备,多功能制冷技术实训平台依据制冷空调系统安装维修工国家职业标准，参照世界技能大赛相关项目技术标准设计，突出“安装、调试、维修、设计、管理”等技术技能训练内容，以培养制冷与空调专业技术人才为目的。

[规格型号]：MYKT-21

[产品名称]：多功能制冷技术实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

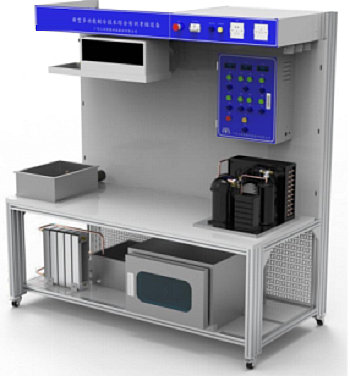

MYKT-21 多功能制冷技术实训装置

一、产品概述：
多功能制冷技术实训装置,多功能制冷技术实训设备,多功能制冷技术实训平台依据制冷空调系统安装维修工国家职业标准，参照世界技能大赛相关项目技术标准设计，突出“安装、调试、维修、设计、管理”等技术技能训练内容，以培养制冷与空调专业技术人才为目的。
该设备在制冷专业教学实训主要体现有三个方面的内容，分别是供暖安装与调试、冷水系统的应用设计、冷库系统故障查排。针对竞赛实训实操内容进行了综合规划设计，突出实际操作训练，既注重系统设备的安装、调试和维修，又注重实际工程、应用设计与管理。同时该设备紧扣制冷设备安装与调试技能大赛，既可作为竞赛考核设备，也可用于制冷空调类专业教学，以及制冷空调行业技术人员的培训与鉴定。
二、技术参数：
1、工作电源：单相三线 AC220V ±10% 50Hz
2、环境温度：－5℃—40℃
3、相对湿度：≤85﹪ （25℃）
4、整机功耗：＜1.5KW
5、电源总开关带漏电保护 IΔn≦30mA，时间≦0.1S
6、具有电压、电流指示、供电指示
三、装置配置：
1、工作台总成：由型材桌腿，台面板，侧木板，网孔挡板，万向轮组成的工作台。学员可在上面自由安装制冷元器件。采用带刹车的万向轮，方便调整设备的摆放位置。尺寸：L1300mm*W715mm *H1840mm。
2、冷藏室冰箱：采用优质不锈钢板做骨架，经过机械加工成型，隔层采用聚氨酯发泡料保温。安装光管式蒸发器。库门中间部分采用三层发热透明玻璃构建，既符合保温性能要求，又方便内部查看。顶部有 LED 灯，库体的四周采用活动连接，方便调整设备的摆放位置。75L 容积。尺寸：L400mm*W500mm*H200mm
3、冷水箱：采用不锈钢加工而成。箱体四周包保温棉，防漏防锈，并在周边翻边形成圆弧过底防刮伤手的人性化设计。15L 容积。由冷水箱、支撑管座、选手自制的盘管、其它安装附件等组成，可进行制冷剂和水进行热交换。L400mm*W500mm*H200mm。
4、热水箱：采用不锈钢加工而成，防漏防锈，并在周边翻边形成圆弧过底防刮伤手的人性化设计。20L 容积。由热水箱、支撑管座、选手自制的盘管、其它安装附件等组成，可进行制冷剂和水进行热交换。尺寸：L280mm*W170mm*H140mm。
5、暖气片：采用市场上成熟品牌产品，低碳冷轧钢制作后喷涂。中心距 300mm， 5 片，4 分进出水口。风机盘管：采用市场上成熟品牌产品，出风口尺寸：447*130mm，蒸发器尺寸：400*200*65mm 水量：319KG/H。
6、电源箱：该模块主要由电气控制箱体、漏电断路器、急停开关、信号指示灯、中间继电器、熔断器座、熔体、航空插座、尼龙防水接头、电源 2.3 插头、电源 3 插头、其它安装附件等组成。
7、实训电控箱：该模块主要由电气控制箱体、温度显示区、仪表显示区、运行控制区、急停开关、常闭接触组、二位旋钮开关、常开接触组、信号指示灯、熔断器座、熔体、尼龙防水接头、电子温控器、平面锁、电源插头、其它安装附件等组成。设置的电路整齐、科学规范。内部接线与接线图统一，并标识清楚线号。配电箱与柜体及机组的连线，标识清楚，直观方便使用。电箱可根据实际需要进行安装固定，灵活实用。可开关门锁方便学生进行安装及故障检测等实操，方便拆装有利于模块化方便拆装。
8、制冷元器件：主要由冷凝机组，高低压开关，内平衡膨胀阀，单向阀，电磁阀，干燥过滤器，液视镜，曲轴箱压力调节阀及能量调节阀等组成完整的制冷元器件。
9、装配桌装配桌由桌身、工具柜、台面组成，用于电气及机械结构的装配平台。桌身采用冷轧钢板折弯焊接而成，喷塑后组装连接，装配桌预设电源插座扩展孔，依据用途可加装电源插座。整个装配桌可随意拆装，方便运输安装。工具柜采用冷轧钢板折弯焊接而成，工具柜有多个抽屉，可储藏工具，放置于装配桌底部一侧。台面采用25mm厚高密度中纤板外贴防火板,PVC截面封边，台面具有耐磨、耐热、耐污及易清洁等特点。尺寸：L1500mm×W700mm×H780mm。
四、制冷系统：

序号	名称	技术规格	数量
1	实验台
2	风冷冷凝机组	AE4456	1套
3	冷风机	DE-2.5	1套
4	高压压力表	HS-OG-3.8L	1块
5	低压压力表	HS-OG-1.8L	1块
6	干燥过滤器	DFS-025S	1个
7	视液镜	SGS-1/4	1个
8	蒸发器		1个
9	膨胀阀	TN2	2个
10	阀芯	0X#	1个
11	其它配件		若干
12	工具桌		1张

五、制冷专用工具

序号	名称	规格要求	数量
1	压力表	HS-OG-1.8L，含安装支架,连接毛细管	21
2	真空泵	FY-1C-N	1台
3	扩口器	CT-2000	1套
4	偏心型扩孔器	VFT-808	1套
5	弯管器	1/4"、3/8"	各1把
6	维修双表	含三色加液管	1套
7	R134a制冷剂		3kg
8	充电式手枪钻		1把
9	转接头	3mm	1个
10	内六角扳手	5mm、8mm	各1把
11	活动扳手	250mm	2把
12	十字螺丝刀	6*100	1把
13	卷尺	3m	1把

六、实训材料

序号	名称	规格要求	单位	数量
1	铜管	Ø/8″	米	10
2	铜管	Ø4″	米	8
3	保温管	3/8"	根	2
4	自粘式保温管		米	0.5
5	自粘式扎带固定座	25*25	个	10
6	扎带	3*150	根	100
7	缠绕管	Φ12	米	2
8	电线（黄色）	0.5mm2，	米	100
9	电线（红色）	1mm2	米	100
10	电线（黄/绿双色）	1mm2	米	10
11	等径扩口三通	3/8"	个	3
12	等径扩口三通	1/4"	个	3
13	铜纳子	1/4"	个	10
14	铜纳子	3/8"	个	10
15	转接头	外1/4*3/8外接头	个	10
16	R型不锈钢管夹	Ø6	个	10
17	自攻丝	M4*20	个	30
18	螺丝平垫	Φ4	个	20
19	胶套	Φ6	个	10
20	胶套	Φ10	10	10

八、全变频风冷冷水热泵机组：
工作台总成：由型材桌腿，台面板，侧木板，网孔挡板，万向轮组成的工作台。学员可在上面自由安装制冷元器件。采用带刹车的万向轮，方便调整设备的摆放位置。尺寸：L1300mm*W715mm *H1840mm
室外机：
1、外形尺寸mm：995*360*882、质量：123kg
2、制冷剂：R410A
3、制冷量：6.0KW、制热量：6.7KW
4、室内机： 4CC3S
5、外形尺寸mm：900*450*200
6、额定供冷量KW/H：4.1（全热）、3.0（显热）
7、额定供热量KW/H：6.8/4.18
8、额定风量m³/h：680、输入功率W：54

友情提示：
1、设备验收：各采购单位收货时请检查多功能制冷技术实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的多功能制冷技术实训装置；
2、设备质保：茂育将为各采购单位提供多功能制冷技术实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对多功能制冷技术实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致多功能制冷技术实训装置的选型错误或购设备数量错误，造成多功能制冷技术实训装置的退换货要求，将不被接受；
4、设备货期：多功能制冷技术实训装置发货期为参考值，如您需要了解多功能制冷技术实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对多功能制冷技术实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关多功能制冷技术实训装置的技术咨询。
