热泵空调控制实训装置,热泵空调控制实训设备,热泵空调控制实训平台是按照职业教育的教学和实训要求研发的产品；适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工实训等教学；能培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
一、产品概述：
热泵空调控制实训装置,热泵空调控制实训设备,热泵空调控制实训平台是按照职业教育的教学和实训要求研发的产品；适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工实训等教学；能培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
二、装置特点：

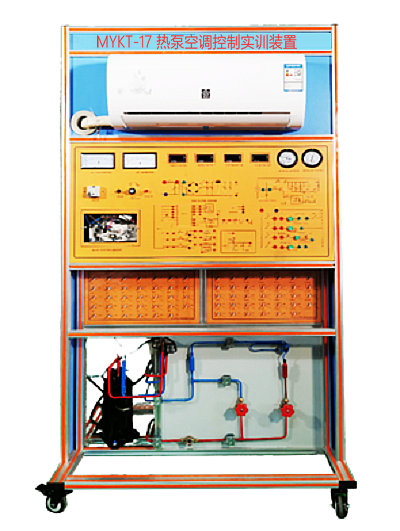

实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成
1、实训台：铝合金双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。，。装置背面可观察制冷系统管路的结构，用于模拟空调机机电气故障排除和设置。
2、空调整机单元1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件
3、交流电源控制单元，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
4、制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力
5、温度检测单元:模拟故障设置：模拟故障设置多元化，制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵；电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点。
三、技术性能：
1、输入电源：单相三线 AC220V ±10% 50Hz
2、装置容量：＜1kVA
3、外形尺寸：1000mm×700mm×1610mm
4、制冷剂类型：R22
5、制冷剂类型：R22/0.75KG
6、制冷量：2300W
7、制热量：2500W
8、制冷电流：4.5A
9、制热电流： 6.5A
10、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、实训装置配置：
1、系统采用真实的的制冷机组，与实际教学接轨。整个空调系统真实完整, 与市场上的遥控热泵空调的总体结构、性能完全相同。具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能
2、整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，与实际空调制冷系统、电气系统一致，满足对实训的要求
3、实训装置直观展示了热泵型分体空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，
4、电源单元：系统还配置有交流电压表、交流电流表、可测量在线功率和电压。单相三线220V交流电源供电，交流电压表1只， 测量范围０～250V,用于监测电网电压；交流电流表1只,测量范围０～5A，用于观测系统启动电流及监测系统正常工作电流
5、温度检测系统：温度表4只。可同时显示，压缩机排气，压缩机回气，冷凝温度，蒸发器温度。
6、压力单元：真空压力表两只，分别1.8MP.8MP.同时显示压缩机排气，压缩机回气压力。
7、背后有整个热泵空调系统原理图；尺寸：1000MM*400MM
8、面板：面板为经典出口色：黄色。面板左边设有一块有机玻璃板，透过它可看到空调器主控板的器件及布局；主面板中间印有控制电气系统原理图，并设有相应测试点,便于教学演示讲解及学生对课本知识的理解掌握。
9、此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。相应部件均有名称标识
10、装置设有室外机部件电气控制线路接线区域，可完成对电气连接、压缩机绕组判断等，有利于学生将理论应用于实际，并培养学生实际操作动手能力
11、实验台左边：34个可模拟故障设置开关，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作
12、实验台右边：34个可模拟故障消除开关，学生根据测量判断得出的结果，可消除故障
五、故障说明：
1、断开N2线圈：模拟变压器T的副边N2开路，整机不工作
2、断开桥式整流桥堆：模拟桥式整流桥环+12V无输出，整机不工作
3、断开7805稳压块输出：模拟7805稳压块坏+5V无输出，整机不工作
4、断开红外接收管1脚：模拟红外接收管无电源输入，不能遥控
5、断开X105温度传感器电阻：模拟室内环境温度很高，可制冷不能制热
6、外机管温传感器坏，空调器不工作，显示故障代码
7、外机环境温传感器坏，空调器不工作，显示故障代码
8、外机压力保护传感器坏，空调器不工作，显示故障代码
9、内机步进电机坏，空调器工作，不扫风。
10、内机管温传感器坏，空调器不工作，显示故障代码
11、室内传感器坏，空调器不工作，显示故障代码
12、室内风机调整电路坏，空调器不工作，显示故障代码
13、断开步进电机两组线圈：模拟步进电机两组线圈开路
14、断开继电器RY4线圈：模拟继电器RY4线圈坏，辅助不起作用
15、断开继电器RY2线圈：模拟继电器RY2线圈坏，室外风机不转
16、断开继电器RY7线圈：模拟继电器RY7线圈坏，室内风机低速时风机不转
17、断开继电器RY6线圈：模拟继电器RY6线圈坏，室内风机中速时风机不转
18、断开继电器RY5线圈：模拟继电器RY5线圈坏，室内风机高速时风机不转
19、断开继电器RY1线圈：模拟继电器RY1线圈坏，压缩机不工作
20、断开继电器RY3线圈：模拟继电器RY3线圈坏，电磁四通阀不工作
六、实训项目：
1、初级技工基本技能实训
2、制冷系统专用工具的基本操作
3、制冷系统管件焊接
4、制冷系统的检漏
5、制冷系统的抽真空与充注制冷剂R22
6、中级技能实训（设计、安装、调试及检修）
7、KFR-23型空调主控板电路原理
8、空调电器元件的测量及系统运行
9、KFR-23型空调器故障与分析
10、空调检测与故障分析
