家用中央空调实训考核装置,家用中央空调实训考核设备,家用中央空调实训考核平台是按照职业教育的教学和实训要求研发的产品，中央空调实训设备适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。
家用中央空调实训考核装置,家用中央空调实训考核设备,家用中央空调实训考核平台是按照职业教育的教学和实训要求研发的产品，中央空调实训设备适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
一、实训装置特点：
1、采用真实的家用中央空调为实训考核对：系统采用国内品牌一拖三机组，其特点为质量优、体积小、压缩机，数码容量调节电磁阀通过压力控制压缩机从而实现卸/负载的目的。对应不同的终端处理机其通过改变压缩机卸/负载比率实现从10%-100%范围内的容量无级调节。实现系统真实性，可塑性。
2、系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。
3、每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
4、系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
5、操作台只需交流电源即可投入使用，占地面积小，节约用房、减少基建投资。

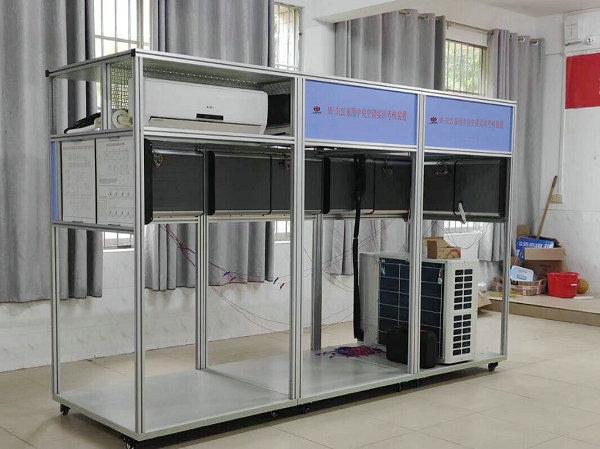

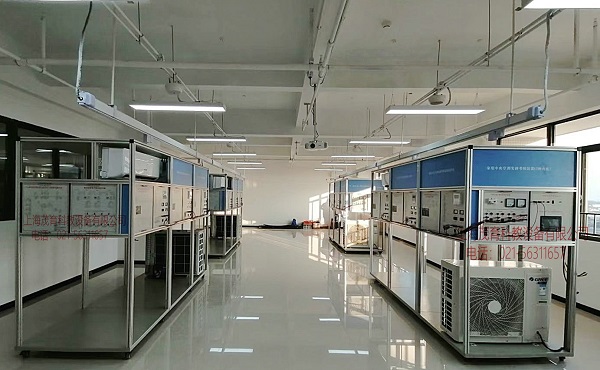

6、装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。展现了制冷循环系统结构原理以及主要部件的实际物体，其中高压管路和低压管路漆成红、蓝两色，并设有视液镜可观察制冷剂状态。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
7、实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
8、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
二、技术参数：
1、输入电源：单相三线～220V±10% 50Hz
2、工作境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜3.8kVA
4、外形尺寸：4000mm×1100mm×2100mm
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、基本装备：
充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。数码一拖三机组1套：空调系统采用市场数码机组，室内机有终端处理机组组成。天井式（嵌入式）1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统；让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。
整个模拟房顶采用1.5MM的网多功能网孔板设计，方便快捷安装风机盘管、天井式（嵌入式），使用专业家用中央空调专用吊架。挂壁式后安装板同样也采用的网多功能网孔板设计。
1、安装实训架子：实训装置采用移动框架4040铝型材结构，底部使用3MM的板金折弯，加有四个固定支撑脚，安装好后可固定位置，防止移动而牵动制冷系统管路。
2、智能温度控制系统：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
3.系统流程图：工作流程图板，详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
4、系统测量仪表3套：配备指针式真空压力表、可测量制内机的工作压力。
5、温渡测量仪表3套：数显温度表3套，电压220V/电阻10K，温度计-50-120度，用于测量系统工作时的关键点温度，有利于实验时对系统故障的判断。
6、电源测量仪表:交流电压表、交流电流表等组成，测量整机系统的工作电流，电压。可以判断空调系统的工作状态，和制冷剂的多少。
★7、智能考核系统：采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
1）控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
2）驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口，可无线组网通讯和RS232有线通讯。
3）手持移动控制终端采用7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
4）手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
5）可通过PC机或平板电脑控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
6）可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障，共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障，共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
7）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
8）用户可选择通过无线或RS-232串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
8、电源模块：铝合金挂箱尺寸：440MM*496MM铁质面板，彩色喷绘，分别安装有电压表、电流表，管道连接原理图、电脑故联机测试端子。
9、主机挂箱：铝合金挂箱尺寸：440MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，原理电气接线图
10、风机盘管控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。
11、风机盘管控制电气原理挂箱: 495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.
12、挂壁式控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。
13、挂壁式控制电气原理挂箱: 495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.以及挂壁式空调与别的机组的区别。
14、天井式控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。
15、天井式控制电气原理挂箱: 495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.以及天井式空调与别的机组的区别。
四、实训项目：
初级工
1、室外机组电气控制原理基础知识
2、室内机组电气控制原理基础知识（三个内机）
3、嵌入式室内机安装和认识
4、天进机安装和认识
5、壁挂机/单面出风安装和认识
6、家用中央空调热泵原理分析，和管道布置
7、家用中央空调制冷原理分析，和管道布置
8、中央空调制冷/热泵工况操作
9、家用中央空调机的安装和维修
中级工
1、了解数码节能控制技术
2、电子膨胀阀的控制
3、维修软件的使用
4、系统故障模拟设置
5、电脑主机和室内机的通信
6、空调故障代码显示
7、高压保护故障处理和代码显示
8、外传感器故障高压保护故障处理和代码显示
9、低压保护故障处理和代码显示
10、主通信故障处理和代码显示
11、外机管道保护故障处理和代码显示
12、四通阀故障
五、产品配置如下：
|
名称 |
单位 |
数量 |
规格 |
|
铝合金支架 |
套 |
3 |
|
|
网孔板 |
套 |
4 |
1.5MM |
|
主机外机 |
套 |
1 |
选配 |
|
壁挂机/挂箱电气模块 |
套 |
1 |
铝合金材质 |
|
壁挂机/挂箱原理模块 |
套 |
1 |
铝合金材质 |
|
天井机挂箱电气模块 |
套 |
1 |
铝合金材质 |
|
天井机挂箱原理模块 |
套 |
1 |
铝合金材质 |
|
风管机挂箱电气模块 |
套 |
1 |
铝合金材质 |
|
风管机挂箱原理模块 |
套 |
1 |
铝合金材质 |
|
主机挂箱电气模块 |
套 |
1 |
铝合金材质 |
|
主机挂箱电气模块 |
套 |
2 |
铝合金材质 |
|
考核系统挂箱原理模块 |
套 |
1 |
铝合金材质 |
|
制冷系统分流器 |
套 |
4 |
|
|
智能温度控制系统 |
套 |
2 |
|
|
遥控器 |
套 |
1 |
|
|
3.5压力表 |
套 |
6 |
|
|
电流表 |
套 |
1 |
|
|
回气温度显示器 |
套 |
3 |
|
|
进气温度显示器 |
套 |
3 |
|
|
风管机 |
套 |
1 |
原装 |
|
天进机 |
套 |
1 |
原装 |
|
壁挂机 |
套 |
1 |
原装 |
|
3/8连接铜管（可拆） |
套 |
1 |
|
|
1/4连接铜管（可拆） |
套 |
1 |
|
|
真空泵 |
套 |
1 |
|
|
加液管 |
套 |
1 |
|
|
双表修理阀 |
套 |
1 |
|
|
扳手300MM |
把 |
2 |
|
|
410专用 |
套 |
1 |
|
友情提示：
1、设备验收：各采购单位收货时请检查家用中央空调实训考核装置的货品外观，核实的本设备及配件，拒收处于受损状态的家用中央空调实训考核装置；
2、设备质保：茂育将为各采购单位提供家用中央空调实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对家用中央空调实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致家用中央空调实训考核装置的选型错误或购设备数量错误，造成家用中央空调实训考核装置的退换货要求，将不被接受；
4、设备货期：家用中央空调实训考核装置发货期为参考值，如您需要了解家用中央空调实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对家用中央空调实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关家用中央空调实训考核装置的技术咨询。
