小型制冷原理实训装置,小型制冷原理实训设备,小型制冷原理实训台是专门用于职业技术学院制冷专业进行实训和实验。是指利用一台制冷机组，向一个库房里提供足够的冷冻负荷，降低库房内的物质温度，用于长时期保存。

[规格型号]：MYKT-03E

[产品名称]：小型制冷原理实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

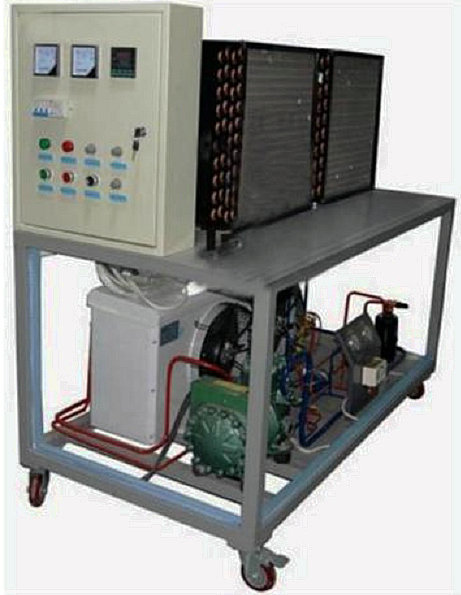

MYKT-03E 小型制冷原理实训装置

一、产品概述：

小型制冷原理实训装置,小型制冷原理实训设备,小型制冷原理实训台是专门用于职业技术学院制冷专业进行实训和实验。是指利用一台制冷机组，向一个库房里提供足够的冷冻负荷，降低库房内的物质温度，用于长时期保存
二、技术参数
1、额定电压：三相五线交流380V±10%，50Hz；
2、装置容量：＜3kVA；
3、制冷剂：R22；
4、制冷量：1.3Kw；
5、制冷量：约600Kcal/n；
6、控温：压缩机功率：半封闭式压缩机防护等级：IP44；安全保护：过压、过流、漏电保护措施。
三、系统说明组成
1、制冷系统：主要元件有：半封闭式压缩机、电磁阀,热力膨胀阀,手阀,蒸发压力调节阀,机组等组成 ,
2、压力仪表：真空压力表-0.1～1.8MPa、-0.1～3.8MPa
3、数显温度控制器：PT100温度变送器-50～150℃；等。在该设备上进行实验控制，实配有1只温度控制器测量和控制高温库和、
4、风冷蒸发机器:为冷库内空间的温度降温，也是制冷系统最终功能直接表现。结构：冷冻风机送风模式
5、风冷冷凝器机组:为压缩机散热降温，确保制冷系统过冷度，其作用关键。
6、电气控制系统。一机两库教学实训系统匹配了相应的电气控制系统，从制冷系统到电气控制系统,都是围绕数学而设计的。通过本台实验,能较熟悉进行操作、排除故障,通过对这套设备的学习，学生可以达到劳动部有关部门颁发的制冷工等级的中级水平。
7、压力保护器：保护主机高压过高，低压过低，防
8、压缩机：半封闭式380V
9、油分离器：防止油过量进入制冷系统，造成制冷系统故障
10、汽液离器：防止液体过量进入制冷回气系统，造成制冷系统故障职如：液击
11、视液镜：观察制冷系统制冷剂的流量，质量状况
12、储液器：保持制冷剂的压力平衡，稳定
13、供液电磁阀：防止停机制冷系统回流，造成压缩机损坏
14、热力膨胀阀：节流作用。制冷系统几大关键配件参数之一，制冷效果的好坏与其有关系
15、手阀：由多个组成，可在维修时使用
16、电气实训考核模块
电气实训考核模块采用基础控制电路。整个电气系统由微电脑温度控制器、高低压力控制开关、单组压力控制开关、信号指示灯、旋钮开关、微电脑温度控制器，主要对冷冻室温度进行监视及控制。左边下方主要为机组运行时相应的工作指示：冷冻室制冷指示、电源指示、压缩机运行指示、冷藏室制冷指示。电气系统还设有三个旋钮开关，分别控制冷冻室
五、实训项目:
1、冷库系统管路设计与组装项目
2、冷库系统管路设计任务
3、根据任务要求，合理设计冷库系统管路，定位制冷部件
4、冷库系统系统组装组装任务
5、将设计好的管路安装到对应部件的合理位置并完成对冷库系统的保压、检漏。
6、冷库系统调试与运行
7、冷库电气系统的电气连接任务
8、按电气原理图和控制要求完成冷库系统的线路铺设和连接
9、冷库制冷系统调试与运行任务
10、完成对冷库系统的抽真空、加注制冷剂、膨胀阀调节、温控器试验、高低压试验、电气调试、工况的调整。
11、一机一库电气控制实训练；
12、一机一库温度自动调节装置的调试；
13、一机一库实训系统故障的检测和排除；
14、一机一库系统的检漏和维护；
15、一机一库制冷系统的维修操作。
六、主要配置：

名称	型号	单位	数量
温度控制器	8080+	只	1
低压表		只	1
高压表		只	1
蒸发器		只	1
热力膨胀阀	TX2-4	只	1
电磁阀	FDF3/220V	只	1
交流接触器	CT10-10A36V	只	2
干燥过滤器	LFD-08	只	1
冷凝器	FNH15M2/380V	只	1
储液筒	2升	只	1
压控器	Kp-155型	只	1
故障开关		个	4
压缩机	半封闭式	个	1

友情提示：
1、设备验收：各采购单位收货时请检查小型制冷原理实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的小型制冷原理实训装置；
2、设备质保：茂育将为各采购单位提供小型制冷原理实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对小型制冷原理实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致小型制冷原理实训装置的选型错误或购设备数量错误，造成小型制冷原理实训装置的退换货要求，将不被接受；
4、设备货期：小型制冷原理实训装置发货期为参考值，如您需要了解小型制冷原理实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对小型制冷原理实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关小型制冷原理实训装置的技术咨询。
