空调器原理实训装置,空调器原理实训设备,空调器原理实训台可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。窗式空调电气控制线路的实际工业用电器，形象直观，可靠性好，使用寿命长, 可自行连接线路，并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。
一、产品概述：

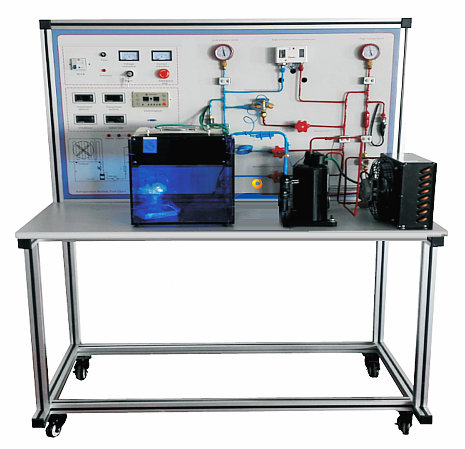

空调器原理实训装置,空调器原理实训设备,空调器原理实训台是敞开式设计，安装有制冷管路设备，配各种电路原理图实训板，并将电路所需的电器元件安装在实训板上，学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。窗式空调电气控制线路的实际工业用电器，形象直观，可靠性好，使用寿命长, 可自行连接线路，并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。
二、装置特点：
1、整个空调系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2、装置直观展示了空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。
3、配置的交流电压表、交流电流表、真空压力表以及相应的信号指示灯，使整个空调系统的实时工作状态一目了然；主面板中间印有电气控制系统原理图和制冷系统原理图，
4、面板可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
5、本实训装置设有故障模拟功能，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；
6、设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电
三、技术参数：
1、输入电源：单相三线～220V±10% 50Hz
2、装置容量：＜1.5kVA
3、外形尺寸：500cm×500cm×1000cm
4、制冷剂类型：R22
5、外形尺寸：750×500×l000mm
四、实训装置功能：
1、进行各种制冷原器件的识别。
2、进行各种空调制冷与系统的认知。
4、制冷系统的故障识别：可通过各种制冷小系统中专设的故障阀门人为制造系统故障，通过故障现象和高低压，电流等表计参数进行故障判断。
5、充制冷剂：系统中增设专用充液阀（或三通阀）。通过充氟装置，可进行排出制冷剂，定量充灌制冷的实际操作。
6、抽真空、充氮、检漏：通过真空泵、充氮装置、可进行系统抽真空，充氮试压的实际操作，学员使用检漏工具查出系统中的泄漏点。
五、故障说明：
1、专用工具的操作
2、制冷系统管件焊接
3、制冷系统试压及检漏
4、冷系统抽真空及充注制冷剂
5、制冷技能实训（设计、安装、调试及检修）
6、空调控制部分结构及原理
7、空调各模块在整个控制部分中的作用
8、空调电气控制线路原理
9、空调电器元件的测量及系统运行
10、空调的故障与分析
友情提示：
1、设备验收：各采购单位收货时请检查空调器原理实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的空调器原理实训装置；
2、设备质保：茂育将为各采购单位提供空调器原理实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对空调器原理实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致空调器原理实训装置的选型错误或购设备数量错误，造成空调器原理实训装置的退换货要求，将不被接受；
4、设备货期：空调器原理实训装置发货期为参考值，如您需要了解空调器原理实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对空调器原理实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关空调器原理实训装置的技术咨询。
