制冷制热实验台,制冷制热实验装置,制冷制热实验设备适合中等职业学校的制冷和空调设备运用与维修等专业的《制冷空调机器设备》《制冷空调装置的安装操作与维修》《制冷空调自动化》《空气调节技术与运用》等程的教学与实训。

[规格型号]：MYKT-7A

[产品名称]：制冷制热实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

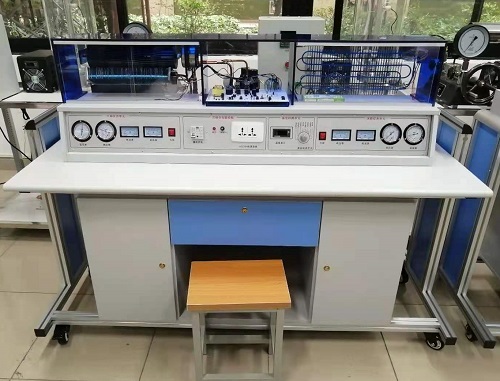

MYKT-7A 制冷制热实验台

一、产品概述：
制冷制热实验台,制冷制热实验装置,制冷制热实验设备适合中等职业学校的制冷和空调设备运用与维修等专业的《制冷空调机器设备》《制冷空调装置的安装操作与维修》《制冷空调自动化》《空气调节技术与运用》等程的教学与实训。
二、技术参数与功能：
1、工作电源 AC220V ± 10% ， 50H 2 。
2、最大遥控距离 8m ，角度 90 度。
3、噪声：内机 37-44dB ，外机是 55-65dB 。
4、环境温度 -10 ℃到 40 ℃。
5、相对湿度≤ 85% （ 25 ℃）。
6、输入功率＜ 1KVA
7、实验台规格（ mm ） 1600 × 700 × 1180mm
8、环境温度 10 0 C 到 40 0 C 。
9、人身安全保护功能：该设备具有漏电保护装置，地线浮空。
10、压缩机功率：
空调：1ph
冰箱：1/10ph
制冷剂类型：
空调：R22
冰箱：R12
11、具有温度巡测功能，数码显示，即温度巡测器可检测制冷制热实验设备的各关健部位的工作温度，提供实验数据。
12、具有压力检测功能，检测空调器与电冰箱的高压压力与低压压力供实验分析故障判答。
13、具有电流、电压检测功能，显示设备工作时电压与电流观察机器是否正常工作。
14、纯软件模拟仿真制冷、制热全过程。
15、具有电脑板故障演示功能（演示电脑板的常见故障及排除方法详见说明书与教学演示软件）
16、利用演示软件，演示电冰箱制冷、空调器制冷制热的全部工作过程。
17、演示软件提供 50 多种电冰箱、空调器的电路原理演示使学生思维更加丰富。
18、将空调器、电冰箱、全方位解剖，同时还保证单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验，使学生掌握冰箱、空调器的运行原理，使用方法，故障原因及排除方法。
19、空调器在遥控模式下能自动开机、自动关机。
20、具有遥控、手控二种演示功能，空调器制冷制热可由遥控控制工作，也可通过手动机械控制工作。
三、空调电脑板故障操作说明
（一）手控操作：
1、HK 2 开关是手控与遥控功能转换开关
2、HK 2 手控状态时空调器工作时间不能超过30分钟。
3、HK 1 是在 HK 2 手控状态下控制空调器制冷，制热功能。
（二）遥控操作：
1、HK 2 在遥控状态下，电脑板才能待机工作，遥控模式状态时，遥控指示灯亮。
2、遥控电脑板 LD 1 红灯亮是制冷待机或除湿状态。
3、LD 2 绿灯亮时压缩机工作状态。
4、LD 3 黄灯亮是制热状态指示。
5、故障开关 K 1 到 K 12 是在遥控模式下才能进行故障演示。
6、HG 按钮为应急开关，空调工作状态时按一次 HG 按钮空调器立即关机，空调器待机状态下，按一次 HG 按钮，空调器立即工作。
（三）故障演示说明
1、遥控失灵：将故障开关 K 1 断开，即接收头信号不能送到主板。
2、遥控失灵：将故障开关 K 2 断开，即接收头无直流 5V 电源提供。
3、整机不工作：将故障开关 K 3 断开，即电源变压器无交流 12V 电源输出。
4、整机不工作：将故障开关 K 4 断开，无直流 12V 电源输出。
5、整机不工作：将故障开关 K 5 断开，无直流 5V 电源输出。
6、内风机不转：将故障开关 K 7 断开，无风机工作电源输出或电机损坏。
7、空调不制热：故障开关 K 8 断开，电磁阀无电源不制热。
8、空调不工作：将故障开关 K 9 断开，晶振不工作。
9、峰鸣器无声：将故障开关 K 10 断开，峰鸣器开路。
10、遥控失灵：将故障开关 K 11 断开，无传感信号输入。
四、部分软件演示项目
空调冰箱系统流程实习项目：
1、普通单门电冰箱系统流程
2、双门直冷式电冰箱制冷系统流程
3、双门间式电冰箱制系统流程
4、单门直冷式电冰箱电控系统流程
5、双门间冷式电冰箱电控系统流程
6、热敏电阻温控器系统流程
7、GR204EIC 温控器系统流程
8、BCD-125W 型风冷电子温控双门双温电冰箱
9、典型直冷双系统电冰柜制冷系统原理实验
10、典型直冷双系统电冰箱电路原理实验
11、电冰箱双制冷系统原理实验
12、风冷单系统电子温控电冰箱控制原理实验
13、分体式热泵型空调器系统流程
14、分体式热泵型空调电控器系统流程
15、窗式电泵型空调器电控系统流程
16、风冷柜式空调器电控系统流程
17、电冰箱动态演示系统
18、分体式热泵型空调器动态演示系统
19、东芝窗式空调器电路实验
20、分体空调控制电路实验
21、海尔一拖二空调器制冷系统实验
22、三门豪华型电冰箱电路原理实验
23、万宝无霜电冰箱电路原理实验
24、微电脑控制程序实验
25、一拖三式制冷循环实验
26、一拖四式制冷循环实验
五、电冰箱故障产生与实训：

故障名称	故障产生办法
漏氟	从截止阀 I 充气口放氟
氟太多	从截止阀 I 充气口加氟至 1 安培电流
压缩机吸气口堵塞	关截止阀 I ，全关即全堵，半关即半堵
压缩机过载保护器	用坏的过载保护器换去好的过载保护器
压缩机启动电容器故障	用不配的或击穿了的电容换掉好的电容器
不制冷	断开温控器制冷接点
不停机	短接温控器制冷接点

六、空调器故障产生与实训：

故障名称	故障产生办法
漏氟	从截止阀 I 充气口放氟
毛细管堵塞	关截止阀 II ，全关即全堵，半关即半堵
氟太多	从截止阀 I 充气口加氟
压缩机吸气口堵塞	关截止阀 I ，全关即全堵，半即半堵
冷凝器脏堵塞	用一玻璃板封住冷凝气进风表面
蒸发器脏堵塞	用一玻璃板封住蒸发器进风表面
压缩机过载保护器	用坏的过载保护器换去好的过载保护器
压缩机启动电容器	用不配的或击穿了的电容换掉好的电容器
不制热	拔掉电磁四通阀电源线或拿出线圈
室外风机不转	拔掉室外风机电源线或换上坏的电容器
室内风机不转	拔掉室内风机电源或换上坏的电容器
温控不灵	拔掉或接室内温度传感器
遥控不灵	拔掉控制器或短接收板插件
电源电路故障	拔掉变压器插件或保险管，破坏整流稳压
制冷系统异常保护	把盘处管温度传染感器移至别处

七、组件配置清单：（每台2座配置）：

名称	数量	名称	数量
1、空调压缩机	1台	16、冰箱蒸发器	1只
2、箱压缩机	1台	17、冰箱温控器	1只
3、调冷凝器	1只	18、实验台面板	1张
4、空调蒸发器	1只	19、高压表	2只
5、四通阀	1只	20、低压表	2只
6、遥控器	1只	21、0~220V 交流电表	1只
7、手阀	4只	22、数显温度表	1只
8、视液镜	1只	23、0~5A 电流表	2只
9、起动电容	1只	24、航空插	1只
10、风机	3个	25、指示灯	10 只
11、5W 变压器	1个	26、保险管座	1个
12、10W 变压器	1个	27、漏电保护开关	1个
13、空调过滤器	1个	28、三插件	2个
14、冰箱过滤器	1个	29、B 型四脚开关	2只
15、冰箱冷凝器	1个	30、圆形铜管	1套

友情提示：
1、设备验收：各采购单位收货时请检查制冷制热实验台的货品外观，核实的本设备及配件，拒收处于受损状态的制冷制热实验台；
2、设备质保：茂育将为各采购单位提供制冷制热实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对制冷制热实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致制冷制热实验台的选型错误或购设备数量错误，造成制冷制热实验台的退换货要求，将不被接受；
4、设备货期：制冷制热实验台发货期为参考值，如您需要了解制冷制热实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对制冷制热实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关制冷制热实验台的技术咨询。
