中央空调电气技能实训装置,中央空调电气技能实训设备,中央空调电气技能实训平台适合高职院校、职业学校制冷专业和非制冷类专业的《中央空调工》、《制冷设备维修工》、《制冷设备维修工技师培训教材》的实训教学及制冷专业初、中级工实训考核。

[规格型号]：MYKT-14

[产品名称]：中央空调电气技能实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

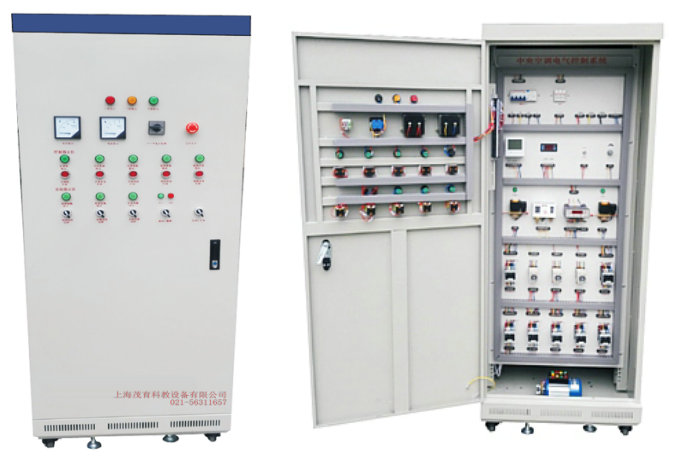

MYKT-14 中央空调电气技能实训装置

一、产品概述：
中央空调电气技能实训装置,中央空调电气技能实训设备,中央空调电气技能实训平台适合高职院校、职业学校制冷专业和非制冷类专业的《中央空调工》、《制冷设备维修工》、《制冷设备维修工技师培训教材》的实训教学及制冷专业初、中级工实训考核。
二、实训装置特点：
1、直观性强：部分执行设备布局于面板表面，以便学生了解小型冷库电气控制电路的实物结构，并可直观地观察相应部件的运行动作情况；还设有工作状态指示灯，便于实训操作
2、实训性强：计算机设置故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作
三、技术性能：
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜0.5kVA
4、重量：50kg
5.、外形尺寸：700×600×1700mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、基本配置与功能：
1、实训柜：采用铁质双层亚光密纹喷塑结构装有四个移动轮，方便移动，柜体为蓝色，柜门为白色，漂亮大气.面板为铁质：彩色喷绘，
2、交流电压表1：测量范围0～500V,精度1.5级，用于监测电源电压,提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有一只万能开关，切换输入电网电压值。
3、电流表3只：测量范围5A,测量在线电流
4、安全保护体系：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
5、电气控制柜部分：这一部分包括控制继电器、交流接触器、热保护继电器等
6、电气控制柜门上就是控制面板、提供各种按钮。万能开关、电压表、电流表、指示灯等。柜子内提供低压断路器、压力控制器、温度控制器、时间继电器、供液电磁阀、各种保护指示灯及各种控制按钮等.
7、为保护设备中的系统电气使用的各个电气元件:如开关、电压表、电流表、指示灯等。低压断路器、压力控制器、温度控制器、时间继电器、供液电磁阀、各种保护指示灯及各种控制按钮，都分别用电线连接到时了特殊的接线端子上，在使用过程中，只需要用导线直接连接，不会损坏系统中的无器件，经久耐用。
8、为了避免元件图接线图的丢失和损坏，柜体内电气装板上每一个电器元件下面都喷绘有红色接线图，与元件的接线图一致，
五、考核系统：
1、计算机可监控每个学生台考试成功与失败。
2、具有发卷功能。
3、具有收卷功能。
4、试卷清零功能。
5、具有密码进入功能。
6、可以对学生成功进行统计，打印等功能。
7、具有自动检测老师台与每学生台的通讯情况。
8、学生输入故障码连继三次错误，电脑自动显示实验失败。
9、学生输入故障码三次，有一次正确电脑自动显示实验成功。
10、每个实验模块都设置有考核接口，已设置多个故障点。
11、考核装置可对每种机型的各电路单元进行考核。
六、实训项目：
1、中央空调电气控制设备的认识与了解
2、中央空调电气控制系统的运行
3、设故与排故训练
4、认识中央空调的结构及设备的实训
5、中央空调启动和停止的实训
6、中央空调的制热运行、调节操作实训
7、中央空调的制冷运行、调节操作实训
8、对中央空调的运行工况及各运行参数进行检测实训
9、中央空调机的工作流程
10、电气电路的设计
11、实训操作的现场操作的区别
12、现场电路的检修
七、配置表：

序号	名称	数量	单位
1	高低压力保护器	1	个
2	中央空调控制器010	1	个
3	漏电开关4+N10a	1	个
4	380V电压表	1	个
5	电流表	1	个
6	按钮	5	个
7	旋钮	5	个
8	22ac/220v指示灯	8	个
9	16ac/220v指示灯	4	个
10	考核软件	1	个
11	智能考核系统	1	个
12	中央空调控制器	1	套
13	交流接触器	6	个
14	中央空调机组控制柜	1	套
15	房间温度控制器-液晶	1	个
16	电磁阀3/8	1	个
17	房间电磁阀3/8	1	个
18	指示灯	5	个
19	急停开关	1	个
20	万能检测开关-3相	1	个
21	A2连接线(单头)	3	根
22	10K模拟电位器	1	套
23	小超人电动机综合保护器	1	个
24	延时继电器220V/100s	3	个
25	电动机220/380V	1	个
26	实验指导书茂育配套	1	本

友情提示：
1、设备验收：各采购单位收货时请检查中央空调电气技能实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的中央空调电气技能实训装置；
2、设备质保：茂育将为各采购单位提供中央空调电气技能实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对中央空调电气技能实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致中央空调电气技能实训装置的选型错误或购设备数量错误，造成中央空调电气技能实训装置的退换货要求，将不被接受；
4、设备货期：中央空调电气技能实训装置发货期为参考值，如您需要了解中央空调电气技能实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对中央空调电气技能实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关中央空调电气技能实训装置的技术咨询。
