流量控制测量装置,流量控制测量设备,流量控制测量平台具有多重安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。本实验装置，采用工业级传感器，IEC标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。
流量控制测量装置,流量控制测量设备,流量控制测量平台结构特点是微小、紧凑、美观、安全。该设备可对流量、组成闭环PID调节液位控制系统或PID调节流量控制系统。通过智能调节仪的通讯口与上位机通讯，控制参数可以在智能控制仪表中以及上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。本装置具有多重安全保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。本实验装置，采用工业级传感器，IEC标准的信号输出。适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。
一、产品特点
实验采用引进流量控制的一个例子控制工程，该系统与组件的构建在工业中常用的数字控制器，可自由选择的参数：P，I，D和所有组合可选的通过USB软件ZYRT650.40。
二、技术说明

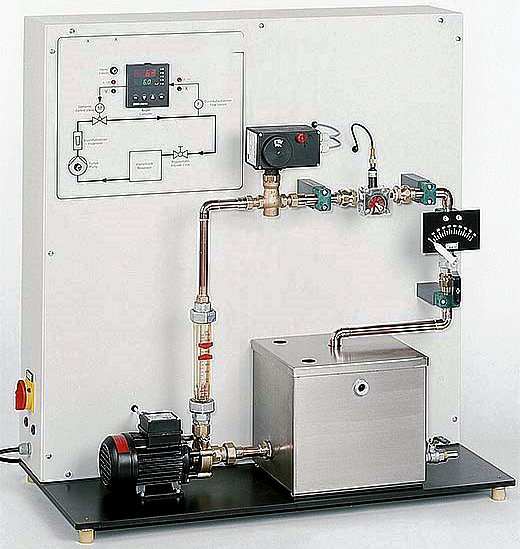

1、单元提供了全面的实验介绍了控制工程使用流量控制。所有组件都清楚地列出一垂直的前面板上。大幅面过程示意图提供帮助理解。一种泵从储罐到管道部分提供水。该流速由一个桨轮传感器测量。透明转子流量计使得能够非常清楚地观察到控制过程。所使用的控制器是先进的数字工业控制器。在控制回路中的致动器是电控阀。管段中一球阀使得能够产生干扰变量。
2、仪表和控制软件（ZYRT650.40）与接口模块（USB）是作为附件提供。这使得关键过程变量来表示，并且控制功能执行。
3、该结构良好的教学材料阐述了基本原理，并提供循环渐进的实验指南。
三、技术数据
1、储罐：不锈钢；容量：15L；
2、泵3级：功耗：90W；最大流量：83L/min；最大压头：6m；
3、传感器：3. 50L/min；
4、电动调节阀：KVS：5.7m?/h；
5、控制器参数化为P，PI或PID控制器；
6、过程变量为模拟信号：0-10V；通过软件连接；
7、尺寸和重量长宽高：1000x500x1070mm；
8、重量：约55Kg；
四、学习目标/实验
1、控制工程基本原理；最新的工业控制工程部件：控制器，传感器，执行器；
2、先进的多功能数字控制器操作和参数的设置：如参数设置为P，PI和PID控制器；对干扰和控制响应研究；
3、不同的控制器参数对稳定性和控制质量的影响； -打开和关闭控制回路的性能研究与附件ZYRT650.40在一起：熟悉的IC软件和使用；
4、流量PID智能仪表控制实验。
5、流量PID上位机组态控制实验。
6、研究分析不同P、I、D参数值对控制系统的动态特性、静态特性的性能影响与评价。
7、利用中文组态软件和实验装置，进行组态工程编程训练实验
