可视化制冷性能测试培训装置,可视化制冷性能测试培训设备,可视化制冷性能测试培训平台采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

[规格型号]：MYN-514

[产品名称]：可视化制冷性能测试培训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

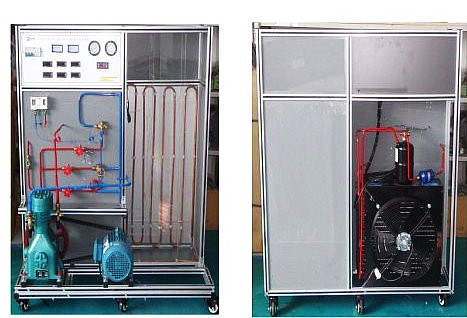

MYN-514 可视化制冷性能测试培训装置

一、产品概述：
可视化制冷性能测试培训装置,可视化制冷性能测试培训设备,可视化制冷性能测试培训平台采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。
二、装置特点：
1、本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立，以“蒸发器液体载冷剂循环法”为主要测量，以“风冷冷凝器量热器法”作为辅助测量
2、采用1匹制冷机组，采用空气冷冷凝器和透明的塑料蒸发器，可以观察制冷剂由液态变为气态的现象；系统结构紧凑、布局合理，造型美观大方，、可研究制冷剂在循环管道内的各种流动，包括在压缩机中的回流。
3、提供三种不同的节流膨胀阀，分别是：恒压膨胀阀、恒温膨胀阀、毛细膨胀装置，可对比制冷剂在其中分别膨胀的效果
4、设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
三、技术性能：
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜2.5kVA
4、制冷剂：R22
5、制冷量：1.3kW
6、重量：100kg
7、外形尺寸：120cm×60cm×142cm
四、基本配置及功能：
1、控制屏：
采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。、可直观的演示一些物理概念，比如：潜热、过热、饱和温度、压力与温度变化关系、液体在零度以下沸腾，以加强学生对这些概念的理解。
2、交流控制单元：
单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA
3、制冷系统：
1匹开启式压缩机、风冷式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器
（1）电流表2只（精度0.5级）
（2）数显温度表4只（精度0.5级）
采用PT100铂电阻作传感器，测量范围-50～150℃。通过琴键进行切换，共测4组温度参数，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、真空压力表2只（精度2.5级)量程为-0.1～1.5MPa和-0.1～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力
4、提供三种不同的膨胀阀（恒温式、恒压式、毛细管式
5、控制仪表：
高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
五、实训项目：
1、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
2、了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法
3、利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量
4、利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量
5、主、辅测制冷量相对误差的计算与分析
6、制冷机组能效比的计算与分析
六、系统配置表：

序号	名称	数量	型号
1	开启式压缩机组	1	2Q-3
2	电动机	1	1KW
3	恒压膨胀阀	1	2A
4	恒温膨胀阀	1	2A
5	压力表	2	3．5MP
6	温度控制器		DF-457
7	液视镜	1	3/8
8	手阀	6	3/8
9	数字温度表组	6	220V
10	传感器	6	PT100
11	风冷模块	1	2P
12	F12		全室一瓶
13	加液管
13	双表阀组	1	FE365
14	实验指导书	1

友情提示：
1、设备验收：各采购单位收货时请检查可视化制冷性能测试培训装置的货品外观，核实的本设备及配件，拒收处于受损状态的可视化制冷性能测试培训装置；
2、设备质保：茂育将为各采购单位提供可视化制冷性能测试培训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对可视化制冷性能测试培训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致可视化制冷性能测试培训装置的选型错误或购设备数量错误，造成可视化制冷性能测试培训装置的退换货要求，将不被接受；
4、设备货期：可视化制冷性能测试培训装置发货期为参考值，如您需要了解可视化制冷性能测试培训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对可视化制冷性能测试培训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关可视化制冷性能测试培训装置的技术咨询。
