中央空调教学实训台,中央空调教学实训装置,中央空调教学实训设备采用6匹水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。

[规格型号]：MY-512

[产品名称]：中央空调教学实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

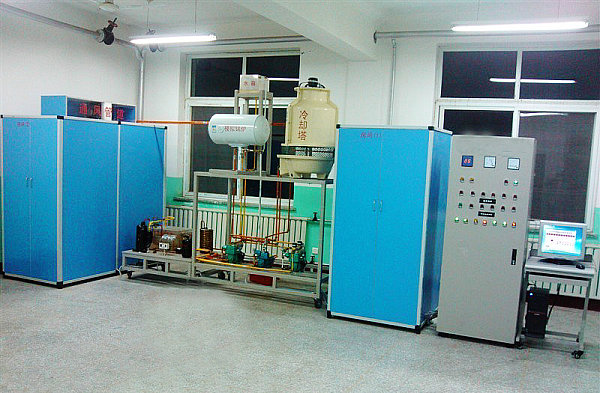

MY-512 中央空调教学实训台

一、产品概述：
中央空调教学实训台,中央空调教学实训装置,中央空调教学实训设备采用6匹水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。
二、系统组成：
制冷机组、冷却系统、冷冻系统、制热系统、模拟客房、模拟大厅、电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、PLC编程软件、中央空调组态监控软件、计算机、小推车。
三、网络监控及智能考核：
1、教师台和学生台电脑（1～32台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。
2、教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。
四、实训项目：
1、中央空调的结构及设备工作原理的全面深入了解和掌握；
2、中央空调的启动、运行、调试技术的实训及考核；
3、中央空调运行工况、各运行参数检测分析；
4、中央空调控制原理的实训；
5、PLC可编程控制器编程及安装调试的实训；
6、故障判断及设备故障解除实训（故障点16个）；
7、数据采集技术的应用及实训；
8、网络技术的应用及实训（远程控制）。
五、技术参数：
1、工作电源：三相五线制 380VAC 50Hz
2、安装尺寸：长×宽×高=800×240×250cm
3、整机容量≤0.04TYVA
4、外形尺寸：8000mm×3000mm×3500mm（长×宽×高）
5、具备密码开机、定时关机功能，便于实验室管理。
六、配置清单：

编号	名称	单位	数量
1	压缩机（6P）	台	1
2	起动器	只	1
3	模拟锅炉	台	1
4	储液器	个	1
5	水冷机组	套	1
6	手阀	只	2
7	高低压表	只	2
8	膨胀阀	只	1
9	继电器	只	1
10	风机	个	1
11	风管组件	套	1
12	水泵	台	4
13	电磁阀（液）	只	1
14	电磁阀（水）	只	2
15	蒸发器	只	2
16	过滤器	个	1
17	视液镜	个	1
18	温控器	个	2
19	温控器	只	1
20	延时继电器	套	1
21	热电阻	只	8
22	工作原理模拟演示板	块	1
23	温度指示灯板	块	1
24	控制电路板	块	1
25	模拟房间	套	2
26	模拟锅炉	套	1
27	冷却塔	个	1
28	水箱	套	2
29	不锈钢架	套	1
30	控制柜	台	1
31	微机控制接口	副	1
32	微机与实验台通讯连接线	条	1
33	航空连接线	条	1
34	中央空调控制实训软件	套	1
35	实验操作指导书	套	1
35	电脑小推车	张	1
36	PLC（FX2N-48MR）	台	1
37	温度采集模块	块	1
38	压力采集模块	块	1
39	压力传感器	个	2
40	温度传感器	个	12
41	网络服务器	套	1
42	智能答题系统	套	1

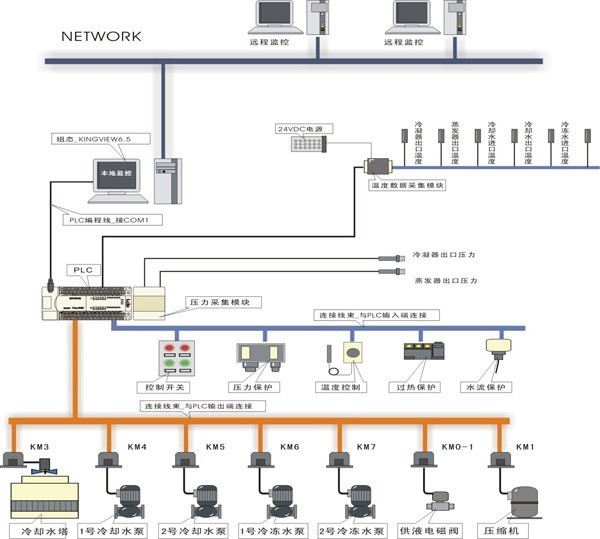

七、系统构成图

友情提示：
1、设备验收：各采购单位收货时请检查中央空调教学实训台的货品外观，核实的本设备及配件，拒收处于受损状态的中央空调教学实训台；
2、设备质保：茂育将为各采购单位提供中央空调教学实训台说明书内的质保条件和质保期，在质保范围内提供对中央空调教学实训台的免费维修，超出条件承诺时提供对中央空调教学实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致中央空调教学实训台的选型错误或购设备数量错误，造成中央空调教学实训台的退换货要求，将不被接受；
4、设备货期：中央空调教学实训台发货期为参考值，如您需要了解中央空调教学实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对中央空调教学实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关中央空调教学实训台的技术咨询。
