双门冰箱考核实训设备,双门冰箱考核实训装置,双门冰箱考核实训台是专门为大中院校、中职学校制冷类专业而研制的制冷制热实训设备，根据制冷制热类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统、电气控制系统、系统调试、故障诊断等特点进行设计。强化了学生对空调冰箱系统管路的安装与维修系统调试等的等的综合职业能力。

[规格型号]：MYN-508H

[产品名称]：双门冰箱考核实训设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

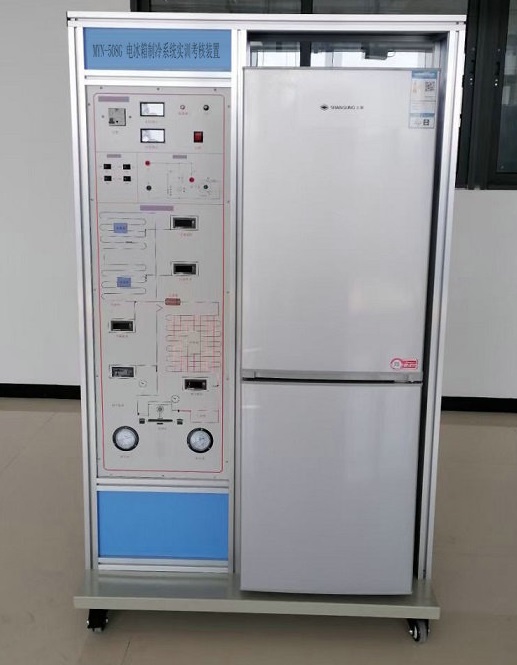

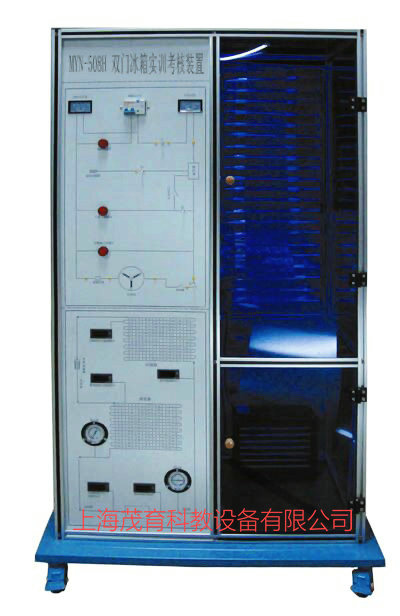

MYN-508H 双门冰箱考核实训设备

一、产品概述：
双门冰箱考核实训设备,双门冰箱考核实训装置,双门冰箱考核实训台是专门为大中院校、中职学校制冷类专业而研制的制冷制热实训设备，根据制冷制热类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统、电气控制系统、系统调试、故障诊断等特点进行设计。强化了学生对空调冰箱系统管路的安装与维修系统调试等的等的综合职业能力。
本冰箱的制冷系统、电气控制系统、故障设置系统于一体，直观展示了本冰箱的系统结构、制冷原理。可清楚的看到制冷循环系统结构及主要部件的实物，系统配置有交流电压表、温度表、真空高低压表、信号指示灯，使整个冰箱系统的实时工作一目了然。适用于技能鉴定、考核工作、高职院校、职业学校的制冷技术、家用制冷设备原理与维修和制冷设备维修工等教学实训。
二、实训设备特点：
1、实训装置直观展示了直冷式/间冷式冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
2、整套实训装置集直冷式、间冷式电冰箱于一体，整个电冰箱系统真实完整,结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。
3、系统采用真实的制冷机组（压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等），与实际教学接轨。
4、装置设有直冷式/间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
5、可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
三、技术参数:
1、输入电源：单相三线～220V±10% 50Hz
2、实训装置容量：＜0.2kVA
3、外形尺寸：600mm×600mm×1700mm
4、制冷剂类型：600a
5、安全保护：具有漏电流保护装置，安全符合国家标准
四、基本装备：
1、实训柜：铁质双层亚光密纹喷塑结构，铝质面板。制冷系统中加入了两个电磁控制阀，用于直冷式与间冷式电冰箱转换时切换不同的蒸发器，同时还可以完成制冷系统故障模拟实训。管路中设有视液镜，便于观察制冷剂的状态。在实训柜的底层设有一个柜子，用于放置实训连接线、工具及其它实训用品。冰箱门采用透明设计，便于观察蒸发器表面结霜、结露情况，冷凝器外置于冰箱后面。
2、系统配置表：

序号	名称型号	数量
1	1/9匹冰箱制冷压缩机	1台
2	直冷式蒸发器	1套
3	间冷式蒸发器	1套
4	钢丝式冷凝器	1套
5	冷凝风扇	1套
6	照明灯及门开关	1套
7	定时化霜时间继电器	1只
8	补偿电热丝、补偿开关	1套
9	温控器	1套
10	化霜温控器	1套
11	双金属片热保护继电器	1套
12	PTC启动器、重锤启动器	1套
13	毛细管	2根
14	电磁阀	2个

3、交流电压表1只：测量范围0～250V,精度1.5级，用于监测电源电压。
4、交流电流表1只：测量范围0～5A,精度1.5级,用于观测系统启动电流及正常工作电流。
5、温度表1只：采用PT100传感器，三位半数显，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
6、真空压力表2只：测量范围为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。
7、模拟故障设置箱1个：嵌于实训柜内，用于模拟故障设置，并配有锁。可设置的故障类型有：电源电路、照明电路、化霜电路、压缩机保护电路等。
8、电流型漏电保护装置1套：对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
9、实训连接线1套：实训连接线及插座采用防触电结构，使用安全、可靠、防触电。
五、故障说明:

序号	故障模拟说明	故障现象
A1	门灯开路	直冷模式下压缩机工作，门灯不亮
A2	复合门开关公共端开路	间冷模式下风机不转且门灯不亮
A3	风扇电机开路	间冷模式下风机不转
A4	门开关开路	直冷模式下门灯不亮
A5	补偿开关开路	直冷模式下温度在低于+5℃时环境下，压缩机无法启动
A6	化霜温控器开路	间冷模式下化霜时，化霜保险丝熔断
A7	WDF温控器H-L两端开路	直冷模式下门灯亮，压缩机不工作
A8	WDF温控器L-C两端开路	直冷模式下门灯亮，压缩机不工作
A9	WPF温控器L-C两端开路	间冷模式下门灯亮，压缩机不工作
A10	化霜时间继电器BW-BK两端开路	间冷模式下门灯亮，压缩机不工作
A11	化霜温度保险丝开路	间冷模式下化霜状态下，化霜不起作用
A12	补偿电热丝开路	直冷模式下温度在低于+5℃时环境下，压缩机无法启动
A13	化霜电热管开路	间冷模式下化霜状态下，化霜不起作用
A14	保护继电器开路	压缩机无法启动，无电流显示
A15	PTC启动器开路	压缩机无法启动，电流较大(压缩机工作电流5～10倍)
A16	重锤启动器启动触点脱落	压缩机无法启动，电流较大(压缩机工作电流5～10倍)
A17	压缩机启动绕组1-2两端开路	压缩机无法启动，电流较大(压缩机工作电流5～10倍)
A18	压缩机运行绕组1-3两端开路	压缩机无法启动，电流较大(压缩机工作电流5～10倍)
A19	系统脏堵	运行状态下，高压端压力高、低压呈现负压状态
A20	系统冰堵

六、实训项目：
初级技工基本技能实训
1、专用工具的操作
2、制冷系统管件焊接
3、制冷系统试压及检漏
4、制冷系统抽真空及充注制冷剂
中级技能实训（设计、安装、调试及检修）
5、电冰箱电气线路器件的认识和测量
6、直冷式电冰箱电气控制线路接线及系统运行
7、间冷式电冰箱电气控制线路接线及系统运行
8、直冷式电冰箱维修实训及故障分析
9、间冷式电冰箱维修实训及故障分析

友情提示：
1、设备验收：各采购单位收货时请检查双门冰箱考核实训设备的货品外观，核实的本设备及配件，拒收处于受损状态的双门冰箱考核实训设备；
2、设备质保：茂育将为各采购单位提供双门冰箱考核实训设备说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对双门冰箱考核实训设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致双门冰箱考核实训设备的选型错误或购设备数量错误，造成双门冰箱考核实训设备的退换货要求，将不被接受；
4、设备货期：双门冰箱考核实训设备发货期为参考值，如您需要了解双门冰箱考核实训设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对双门冰箱考核实训设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关双门冰箱考核实训设备的技术咨询。
