液晶电视实训考核装置,液晶电视实训考核设备,液晶电视实训考核台适合信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、液晶彩色电视机维修实训》课程的教学与实训，也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习，还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。

[规格型号]：MY-510

[产品名称]：液晶电视实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

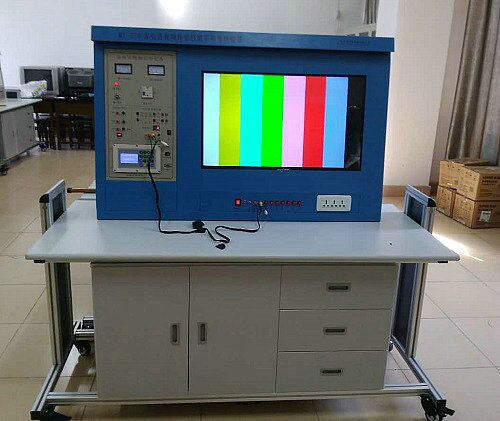

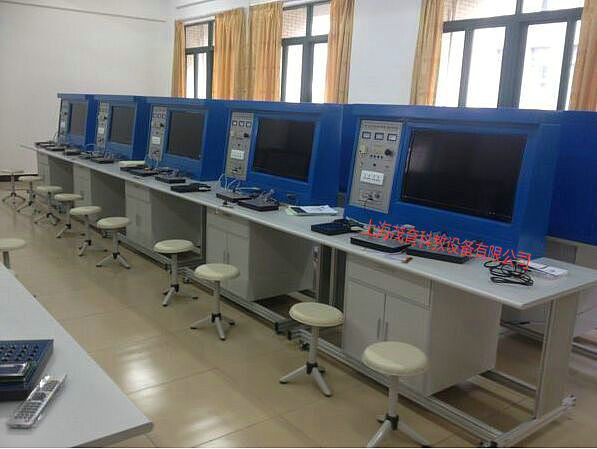

MY-510 液晶电视实训考核装置

液晶电视实训考核装置,液晶电视实训考核设备,液晶电视实训考核台适合信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、液晶彩色电视机维修实训》课程的教学与实训，也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习，还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。
一、装置构成：
本实训台包括电源控制屏、电视机彩色信号发生器、智能考核系统、液晶电视检测系统、液晶电视等组成。
1、电源控制屏对整个实训台的供电系统进行控制，当漏电电流>30mA时，实训台整机断电；电视机彩色信号发生器具有100频道射频输出和视频全电视信号输出，为电视机提供彩色信号；
2、实训内容：共设有十二项故障，有电源输入故障、反馈信号采集故障、电源输出故障、PWM控制故障、遥控故障、按键故障、液晶屏显示故障、无声故障等。故障现象有三无、指示灯无声无图像、有声无图像、无声有图像、黑屏、蓝屏等。
2、通过在本装置上进行故障排查实操练习，可以了解并掌握液晶电视机整机工作原理、开关电源供电和各种保护原理、数字主板对音像视频信号的处理原理等；并掌握万能表、示波器等工具检测和液晶电视机电路的维修方法；并可以设计EMI滤波器电路、PFC功率因数校正电路、PWM控制电路、开机/待机控制电路、过压/过流/过温保护电路等，为踏入社会工作打好基础。
二、装置创新特色：
1、本实验台为铝合金骨架，结构牢固、规格标准、外型美观大方。
2、实验台采用可拆分式“模块”结构，具有任意组合，利于功能升级；同时也解决了整机维修难的问题，只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题；另外模块还可以做为单独电源使用，移动到任何位置，方便教学；为保证实验安全，高压电源输入输出采用高安全、可靠的互套插座；低压信号、电源模块采用大、小两种市场上常用大小的插座输出，这种双插座接口输出方便适合不同接插线、连接口的使用。
3、液晶电视可独立使用：本装置实训操作并不针对电视机内构件，而是另外一套经过故障镜像的组件。此设计可以保证不会因为学生的误操作而影响液晶电视机，保证液晶电视的使用寿命。另外在电视机背部插接上通过本公司专门设计的故障消除接口，电视机还可以移动至其他地方正常使用。
三、技术性能：
1、输入电源：单相三线制AC220V±10% 50HZ
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3、整机容量：＜300VA
4、安全保护：动作电流≤30mA、动作时间≤0.1s
5、外形尺寸：1650mm×660mm×1600mm
6、液晶电视，亮度500cd/m²,反应时间＜16ms，液晶电视型号用户可自定义。
7、彩色信号发生器：PAL-D/K信号制式，共有100频道射频输出和全电视视频输出。共有圆、点、格、黑白格、彩色、单色等16种彩色信号形式，可通过按键直接选择。
8、实训桌：整体结构采用铝合金框架落地台式，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实训项目：
1、认识液晶电视的内部结构
2、认识液晶电视中各主要单元的基本结构
3、液晶电视整机工作原理
4、电源电路板总原理框图
5、EMI滤波器及整流滤波电路
6、开关变压器
7、PWM控制器FAN6755
8、FAN6755供电电路
9、FAN6755掉电、过压保护电路
10、FAN6755驱动输出与过流保护电路
11、FAN6755反馈电路
12、高压逆变电路原理框图
13、控制器KA7500C
14、液晶电视机主电路板工作原理
15、液晶显示屏工作原理
16、液晶电视机电源板检修思路
17、液晶电视机数字主板检修思路
18、液晶电视机的基本检修方法
19、重要器件的检修方法
20、电源输出异常检修方法
21、背光灯异常检修方法
22、有图像无声音故障检测
23、键控/遥控无效的检测流程
24、声音正常，蓝屏的检测流程
25、智能考核软件的使用
五、配置清单：

序号	名称	数量	说明	备注
1	液晶电视	1台		康佳24寸液晶电视
2	存储柜	2台
3	铝合金实验台	1台
4	电源挂箱	1台		带漏电保护
5	电源输出挂箱	1台
6	液晶电视电源考核板	1块
7	液晶电视主板考核板	1块
8	液晶电视智能答题器	1块
9	万用表	1只	数字式
10	一字螺丝刀	1把
11	十字螺丝刀	1把
12	实验导线	5套
13	绝缘胶布	5卷
14	保险丝	20个	5A

友情提示：
1、设备验收：各采购单位收货时请检查液晶电视实训考核装置的货品外观，核实的本设备及配件，拒收处于受损状态的液晶电视实训考核装置；
2、设备质保：茂育将为各采购单位提供液晶电视实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对液晶电视实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致液晶电视实训考核装置的选型错误或购设备数量错误，造成液晶电视实训考核装置的退换货要求，将不被接受；
4、设备货期：液晶电视实训考核装置发货期为参考值，如您需要了解液晶电视实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对液晶电视实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关液晶电视实训考核装置的技术咨询。
