所在位置：首页 > 产品展示 > 家用电器实训设备正文

液晶电视维修实验箱,液晶电视维修实验装置,液晶电视维修实验设备是培养液晶电视和液晶显示器等专业维修技术人员而设计的，根据维修技能的工作特点分三部分：第一部分为液晶屏电源高压电路，第二部分驱动板，第三部分为驱动程序，本设计电路可对每一个部分进行维修，具有独立的信号波形测试点和故障演示开关，供学习演示不同的故障，本机采用双面板工艺，电路实用性广，适应现阶段维修学习。

[规格型号]：MY-507A

[产品名称]：液晶电视维修实验箱

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

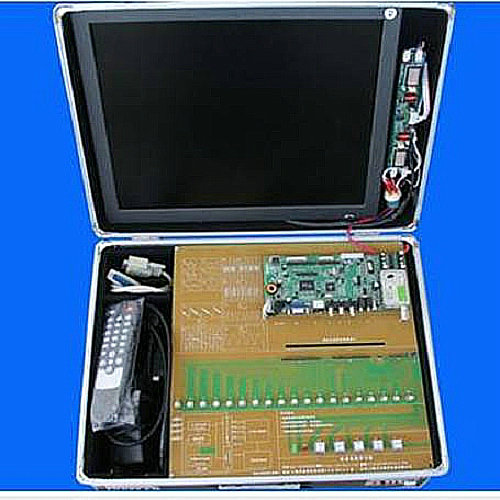

MY-507A 液晶电视维修实验箱

一、产品概述：
液晶电视维修实验箱,液晶电视维修实验装置,液晶电视维修实验设备是培养液晶电视和液晶显示器等专业维修技术人员而设计的，根据维修技能的工作特点分三部分：第一部分为液晶屏电源高压电路，第二部分驱动板，第三部分为驱动程序，本设计电路可对每一个部分进行维修，具有独立的信号波形测试点和故障演示开关，供学习演示不同的故障，本机采用双面板工艺，电路实用性广，适应现阶段维修学习。
二、主要技术性能和配置：
1、电源：
1）输入：AC220V ±20%
2）输出：DV 12V ±10%
3）电流：4A
4）信号输入：
5）射频：48MHz——470MHz
6）视频：　ＡＶ端子、Ｓ端子、　VGA端子
7）支持模式：DOS、VGA 、SVGA 、XGA 、SXGA
8）计算机输入：行频：30——70HZ
9）场频：60——75HZ
10）电视规格：PAL—BG
11）NTSC—M
12）SECAM—BG
三、主要实验内容
1、液晶屏调试；
2、高压电路调试；
3、驱动板调试；
4、驱动程序调试；
5、本机有19个故障演示开关，供学习演示不同故障。
四、使用说明
1、接通电源线和电视天线；
2、接通电源开关，学习机的指示灯亮，正常工作。
五、设备配置：
1、学习机实验箱（含15寸液晶屏）；
2、遥控器；
3、VGA线一条；
4、驱动程序一套；
5、编程器一套；
6、万用表一个；
7、实验指导书一本；

友情提示：
1、设备验收：各采购单位收货时请检查液晶电视维修实验箱的货品外观，核实的本设备及配件，拒收处于受损状态的液晶电视维修实验箱；
2、设备质保：茂育将为各采购单位提供液晶电视维修实验箱说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对液晶电视维修实验箱的有偿维修；
3、设备退换货：各采购单位单方面原因导致液晶电视维修实验箱的选型错误或购设备数量错误，造成液晶电视维修实验箱的退换货要求，将不被接受；
4、设备货期：液晶电视维修实验箱发货期为参考值，如您需要了解液晶电视维修实验箱的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对液晶电视维修实验箱有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关液晶电视维修实验箱的技术咨询。
