热水供暖循环系统综合实训装置,热水供暖循环系统综合实训设备,热水供暖循环系统综合实训平台以智能仪表为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。

[规格型号]：MY-90

[产品名称]：热水供暖循环系统综合实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

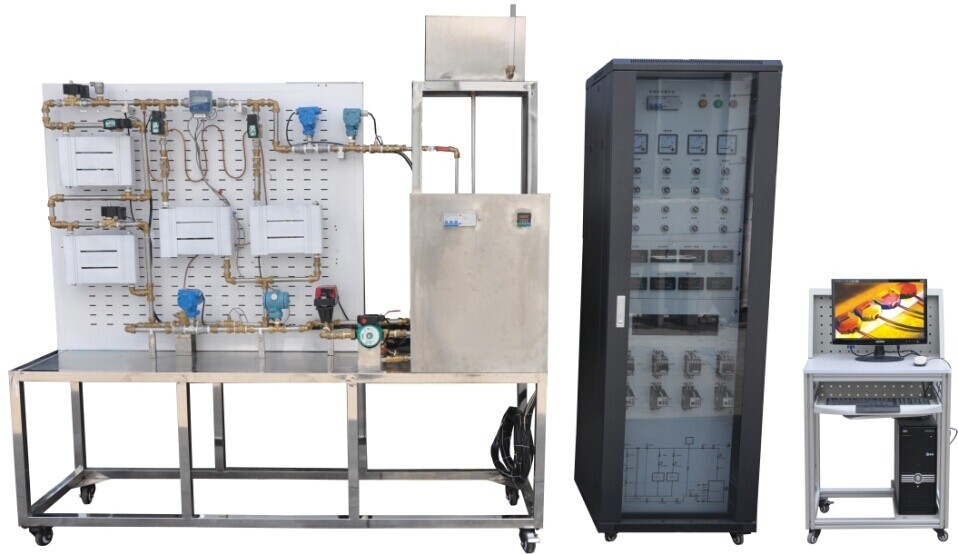

MY-90 热水供暖循环系统综合实训装置

一、产品概述：
热水供暖循环系统综合实训装置,热水供暖循环系统综合实训设备,热水供暖循环系统综合实训平台以智能仪表为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
二、技术性能：
1、输入电源：三相四线～380V±10% 50Hz
2、工作环境：温度 -10℃～+40℃；相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜10kVA
4、设有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准。
三、系统配置：
1、实训台
实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2、系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下：
(1) 电热水锅炉
额定功率：9kW
供热面积：108m²
供热量：7740kcal/h
(2) 膨胀水箱
采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）
(3) 小型热水泵
额定功率：95W
额定扬程：6m
额定流量：1.08m³/h
3、控制柜
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。
四、实训项目：
1、掌握热水供暖系统的形式、特点及管网与用户的连接方式
2、热水供暖系统的安装与调试
3、热水供暖用户热计量
4、热力工况调节
5、组态软件的应用
五、配置清单：

序号	名称	主要部件、器件及规格
1	电气控制柜	长×宽×高为600×600×1773m
2	实训对象	长×宽×高为2200×700×2090mm
3	循环水系统	小型离心式热水泵（额定功率：95W、额定扬程：6m、额定流量：1.08m3/h）、4套散热器（进出口管径：DN20）、1套自力式压差控制阀（安装方式：螺纹连接、公称压力：1.6MPa、介质温度：0～150℃、导压管长度：1.6m、导压管连接端尺寸：3/4管螺纹）、5个电磁阀（工作电压：AC220V）、2个电动球阀（工作电压：DC3.3V，进出口管径：DN15）、2个手动球阀、Y型三通过滤器（材质：黄铜）、不锈钢铝塑复合管及自动排气阀
4	电加热锅炉	电加热水器（外壳：不锈钢、工作电压：AC380V、功率：2.0KW、进出水口径：DN20、水温设置：40～95℃、）
5	监控仪表	指针式交流电压表：量程0～450V；指针式交流电流表：量程0～10A；指针式交流电流表：量程0～0.5A。压力变送器：量程0～100Pa、工作电压：DC24V、输出信号：4～20mA、接线方式：二线制涡轮流量变送器：量程0.4～1.2m³/h、工作电压：DC24V、输出信号：4～20mA、接线方式：二线制无磁单流束电子式热量表：测量温度范围：2～95℃、公称压力：1.6MPa
6	光盘	力控组态软件、实验指导书、使用说明书等
7	型材电脑桌
8	组态软件
9	扳手	0-250mm
10	螺丝刀	十字
11	内六角扳手	6mm
12	产品使用说明书
13	产品实验指书

友情提示：
1、设备验收：各采购单位收货时请检查热水供暖循环系统综合实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的热水供暖循环系统综合实训装置；
2、设备质保：茂育将为各采购单位提供热水供暖循环系统综合实训装置说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对热水供暖循环系统综合实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致热水供暖循环系统综合实训装置的选型错误或购买设备数量错误，造成热水供暖循环系统综合实训装置的退换货要求，将不被接受；
4、设备货期：热水供暖循环系统综合实训装置发货期为参考值，如您需要了解热水供暖循环系统综合实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对热水供暖循环系统综合实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关热水供暖循环系统综合实训装置的技术咨询。
