智能消防灭火系统实训装置,智能消防灭火系统实训设备,智能消防灭火系统实训平台完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，可与广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

[规格型号]：MY-51D

[产品名称]：智能消防灭火系统实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

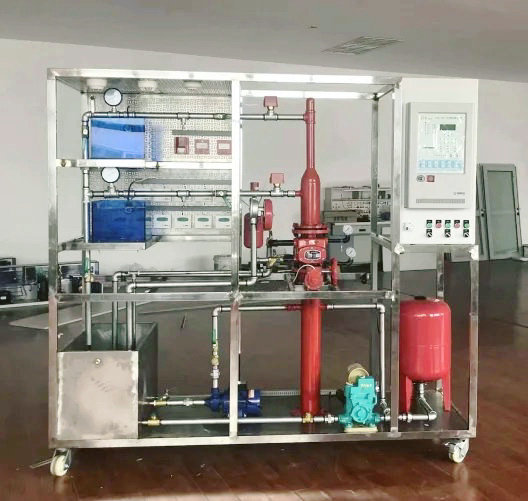

MY-51D 智能消防灭火系统实训装置

一、产品概述：
智能消防灭火系统实训装置,智能消防灭火系统实训设备,智能消防灭火系统实训平台依据建筑消防设计规范进行标准设计该系统具有消防控制联动中心、消防喷水灭火系统典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，可与广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点：
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用知名设备，稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、单片机采集系统
三、基本配置及参数：
1、喷淋灭火系统配置
2、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
3、喷淋水泵：数量1台功率 750W 扬程：30米流量：8立方米/小时
4、高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP
5、湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
6、玻璃球喷头：数量6个68℃温级
7、水流指示器：数量2个灵敏度15L-37.5L/min
8、感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级
9、感温探测器：1个总线编码型，报警电流小2MA、68℃温级
10、电源控制屏：
提供交流电源：单相交流电220V 50Hz，带有过流保护
11、火灾报警控制器(联动型)
1）采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
2）可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
3）256条事件记录，记录控制器运行中的各种事件，可随时查阅
4）可以现场编辑联动公式
5）2个总线回路，可连接254个现场器件
6）1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
1）三线控制，接线部分简洁方便，轻松实现启停回答功能；
2）两种输出控制方式可供选择，电平输出和脉冲输出。
8、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号。
9、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
三、技术参数：
1、输入电源：单相三线～220V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜3000kVA
4、外形尺寸：2200mm×680mm×2000mm
5、安全保护：具有漏电自动保护装置
四、实训项目：
1、系统结构与设备认识
2、喷淋灭火系统仿真软件安装与使用
3、喷淋灭火系统伺应状态操作
4、喷淋灭火系统调试
5、火灾探测与火灾报警
6、喷淋灭火操作
7、喷淋灭火监控软件安装与使用
8、喷淋系统系统综合操作训练
9、消防喷水手自动控制的实训
10、消防系统模块的作用与联接
11、火灾真实演示实训
12、喷淋灭火系统与消防报警系统联动
13、消防联动动主机的设置
14、消防联动主机的联动编程
15、消防探测器的便用与编码
五、系统配置单：

序号	产品名称	主要参数	数量
1	等离子烟感探测器	工作电压：DC18-24v 报警电流20mA	1个
2	等离子温感探测器	工作电压DC18-24v报警电流20mA	1个
3	短路隔离器		1个
4	手动按钮	工作电压DC18-24v报警电流20mA 动作电流600UA	1个
5	智能化控制主机		1台
6	超大铃声警铃	24V-30V	1个
7	声光报警器	工作电压 16-28V启动电流：3.0MA	1个
8	警灯	DC24V	1个
9	继电器		2套
10	排风机		1个
11	闭式喷头	四分口径	1只
12	隐蔽喷头	四分口径	1只
13	水流指示器	一寸口径	1只
14	信号阀	110兰式	1个
15	水箱	700500400	1只
16	高位模拟水泵	电压AC220V;750W	1只
17	水位浮球阀	6分口径	1只
18	压力表	0-0-6MP	3只
19	消防泵	电压AC220V;750W	1台
20	不锈钢机架	22007002000mm	一台
21	水管套件	弯头，直能，水管，外丝，球阀，等	1套
22	喷水观察室	250*350mm	2间

友情提示：
1、设备验收：各采购单位收货时请检查智能消防灭火系统实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的智能消防灭火系统实训装置；
2、设备质保：茂育将为各采购单位提供智能消防灭火系统实训装置说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对智能消防灭火系统实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致智能消防灭火系统实训装置的选型错误或购买设备数量错误，造成智能消防灭火系统实训装置的退换货要求，将不被接受；
4、设备货期：智能消防灭火系统实训装置发货期为参考值，如您需要了解智能消防灭火系统实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对智能消防灭火系统实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关智能消防灭火系统实训装置的技术咨询。
